Khớp nối bánh răng đàn hồi loại ZL

Khớp nối bánh răng chốt đàn hồi loại ZL được phân loại là thành phần kết nối hạng nặng sử dụng các phần tử đàn hồi phi kim loại. Đây là loại khớp nối lai hiếm hoi trên thị trường có khả năng tích hợp độc đáo đặc tính truyền động của khớp nối bánh răng với đặc tính hấp thụ sốc của chốt đàn hồi. Không giống như khớp nối chốt đàn hồi thông thường—thường gặp hạn chế về trần chịu tải thấp—sản phẩm này dựa trên đặc điểm kết cấu chịu tải cao của khớp nối bánh răng. Bằng cách sử dụng các chốt đàn hồi nylon MC làm phương tiện truyền lõi, nó tăng đáng kể khả năng truyền mô-men xoắn đồng thời giảm diện tích lắp đặt tổng thể.

Đặc điểm thiết kế

Cấu trúc tổng thể của Khớp nối bánh răng chốt đàn hồi loại ZL đã trải qua quá trình tối ưu hóa có mục tiêu, kết hợp các ưu điểm thiết kế của cả cấu trúc bánh răng và cấu trúc chốt đàn hồi. Tất cả các kích thước gia công và tiêu chuẩn lắp ráp đều tuân thủ nghiêm ngặt các tiêu chuẩn quốc gia, giúp khớp nối tương thích với đại đa số các thiết bị truyền động hạng nặng.

- Thiết kế gắn rãnh bán nguyệt độc đáo: Các cạnh ngoài của hai mặt bích khớp nối và mép trong của ống bọc ngoài được gia công với các rãnh bán nguyệt phù hợp được thiết kế để đặt và cố định chắc chắn các chốt truyền nylon. Năng lượng được truyền từ mặt bích đầu dẫn động đến ống bọc bên ngoài, và sau đó—thông qua các chốt—đến mặt bích đầu dẫn động; logic truyền này đảm bảo sự ổn định và phân bổ lực đồng đều.

- Phạm vi hoạt động ở nhiệt độ xác định: Thích hợp cho môi trường xưởng công nghiệp tiêu chuẩn, khớp nối hoạt động trong phạm vi nhiệt độ cho phép từ -20°C đến +70°C, nhờ đó đáp ứng yêu cầu vận hành của hầu hết các thiết bị hạng nặng thông thường được sử dụng trong môi trường trong nhà và bán ngoài trời.

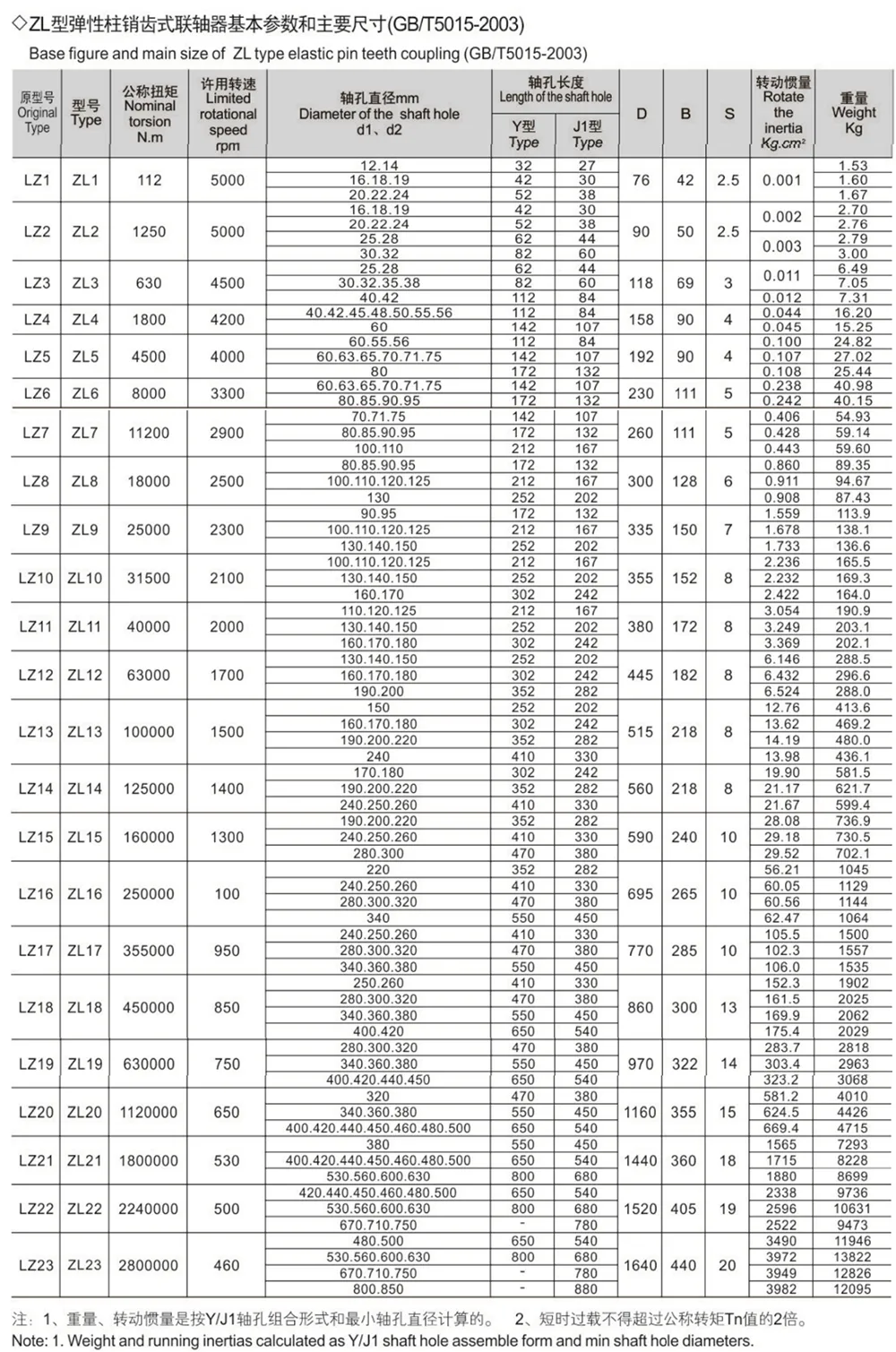

- Thông số kỹ thuật tiêu chuẩn quốc gia thống nhất: Cấu hình lỗ trục, kích thước rãnh then và quy ước ký hiệu của sản phẩm tuân thủ nghiêm ngặt tiêu chuẩn quốc gia GB/T 3852-1997: Khớp nối—Kích thước lỗ khoan, Hình thức kết nối và Kích thước. Điều này đảm bảo khả năng thay thế cao, cho phép thay thế trực tiếp các bộ phận tiêu chuẩn cũ hơn mà không cần sửa đổi lỗ khoan thứ cấp.

- Hạn chế sử dụng và lắp ráp: Do đặc tính cấu trúc của vật liệu nylon nên sản phẩm này tạo ra tiếng ồn vận hành nhẹ trong quá trình sử dụng; do đó nó không phù hợp với các thiết bị chính xác có yêu cầu nghiêm ngặt về độ ồn. Bộ khóa tùy chọn có sẵn để tạo điều kiện lắp đặt gia cố, giúp khớp nối phù hợp với các ứng dụng tải nặng có độ rung cao.

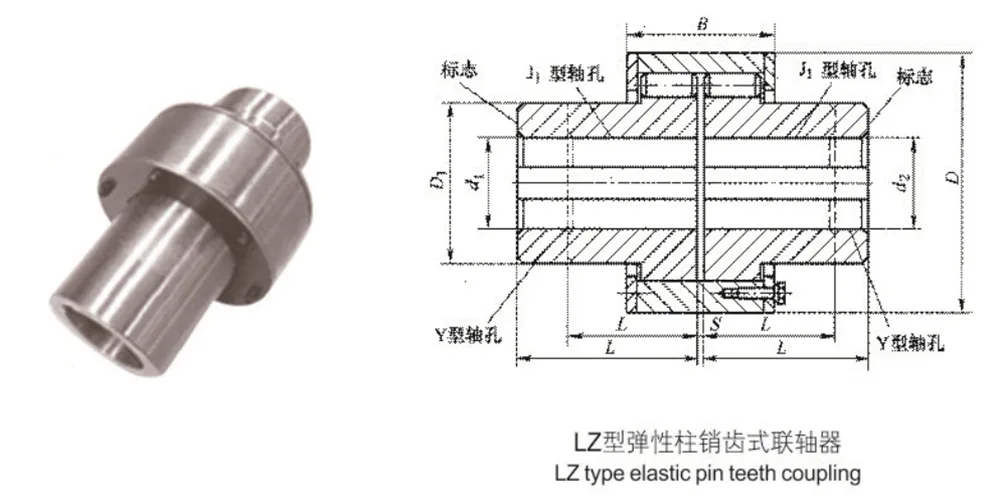

Cấu trúc và nguyên tắc hoạt động

- Thành phần lõi: Cụm khớp nối hoàn chỉnh chủ yếu bao gồm ba phần: hai nửa khớp nối, một ống bọc bên ngoài và nhiều chốt truyền động MC nylon. Nó không chứa các thành phần chính xác hoặc dễ vỡ thừa, dẫn đến cấu trúc chắc chắn và bền bỉ.

- Phương pháp lắp ráp lồng vào nhau: Vành ngoài của hai nửa khớp nối có các rãnh được cắt chính xác ăn khớp với bề mặt bên trong của ống bọc ngoài để tạo thành các lỗ định vị khép kín. Các chốt nylon được lắp vào các lỗ này để liên kết cơ học và cố định trục dẫn động và trục dẫn động.

- Cơ cấu truyền động: Trong quá trình hoạt động, mô men xoắn được truyền qua các chốt nylon chịu lực cắt và lực nén. Đồng thời, tận dụng tính đàn hồi vốn có của vật liệu nylon, khớp nối sẽ tự động bù đắp các lỗi lệch trục, hướng tâm và góc. Quá trình này cũng cung cấp khả năng hấp thụ sốc và giảm chấn đồng thời, giảm thiểu hiệu quả tác động của tải trọng xen kẽ.

Ưu điểm chính

Khớp nối bánh răng chốt đàn hồi loại ZL tạo ra sự cân bằng tối ưu giữa ba yếu tố cốt lõi: khả năng chịu tải, diện tích lắp đặt và chi phí bảo trì. So với khớp nối bánh răng truyền thống và khớp nối chốt đàn hồi tiêu chuẩn, nó mang lại khả năng thích ứng tổng thể vượt trội và đặc biệt phù hợp với máy móc tải nặng, tốc độ thấp.

- Lợi ích về kết cấu kép: Nó tích hợp các ưu điểm kép của khớp nối bánh răng—truyền mô-men xoắn cao—với ưu điểm của khớp nối chốt đàn hồi—hấp thụ sốc và giảm chấn. Cấu trúc nhỏ gọn thu được chiếm không gian tối thiểu, trong khi khả năng chịu tải trên một đơn vị thể tích của nó vượt xa đáng kể so với các khớp nối đàn hồi tiêu chuẩn có cùng kích thước.

- Bù và Giảm chấn Đa chiều: Bằng cách sử dụng các chân nylon MC chất lượng cao làm phương tiện truyền tải điện, khớp nối được hưởng lợi từ đặc tính tự giảm chấn vốn có của vật liệu. Nó tự động bù đắp các lỗi căn chỉnh khác nhau, đảm bảo vận hành trơn tru và giảm thiểu hiệu quả tác động của quá trình khởi động/tắt máy và rung động tần số cao.

- Chi phí bảo trì thấp, dễ dàng: Cấu trúc nhẹ, đơn giản giúp giảm độ phức tạp của việc lắp đặt và vận hành. Hơn nữa, các chốt nylon có đặc tính tự bôi trơn, loại bỏ nhu cầu bôi trơn thường xuyên. Khi thay thế các chốt lão hóa, không cần phải di chuyển máy móc chính; các chốt có thể được tháo và thay thế trực tiếp, nhờ đó giảm đáng kể chi phí bảo trì.

- Thích ứng linh hoạt cho các ứng dụng công nghiệp nặng: Toàn bộ dòng sản phẩm của chúng tôi được sản xuất hàng loạt tuân thủ nghiêm ngặt các tiêu chuẩn quốc gia, có nhiều thông số kỹ thuật toàn diện và khả năng thay thế cao. Được chế tạo từ vật liệu nylon chống mài mòn và chống mỏi, các khớp nối này đảm bảo tuổi thọ lâu dài. Chúng được thiết kế đặc biệt để phù hợp với nhiều hệ thống truyền tải hạng nặng, tốc độ thấp khác nhau trong các ngành công nghiệp như khai thác mỏ, luyện kim, hóa chất, máy bơm nước, quạt và máy móc vận chuyển.

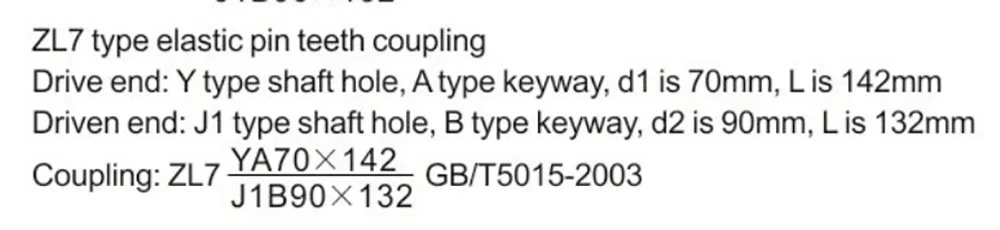

Mẫu đánh dấu

Ưu điểm sản xuất

Với tư cách là nhà sản xuất nguồn chính của Khớp nối bánh răng chốt đàn hồi loại ZL, chúng tôi duy trì kiểm soát chất lượng nghiêm ngặt trong toàn bộ quy trình sản xuất — từ thu mua nguyên liệu thô đến xuất xưởng cuối cùng. Chúng tôi cung cấp cả các đơn vị được tiêu chuẩn hóa và dịch vụ tùy chỉnh phi tiêu chuẩn cho người mua trong nước và quốc tế.

Ngoài các thông số kỹ thuật tiêu chuẩn, chúng tôi còn cung cấp các dịch vụ tùy chỉnh bao gồm gia công lỗ khoan phi tiêu chuẩn, sửa đổi chiều dài và xử lý bề mặt chuyên dụng. Dựa trên các thông số vận hành và điều kiện làm việc cụ thể của khách hàng, chúng tôi có thể tối ưu hóa cấu trúc sản phẩm để phù hợp chính xác với nhiều loại thiết bị hạng nặng, phi tiêu chuẩn.

Hoạt động theo mô hình bán hàng trực tiếp từ nhà máy, chúng tôi loại bỏ các khoản chênh lệch trung gian, từ đó đưa ra mức giá cạnh tranh hơn cho các sản phẩm có chất lượng tương đương. Hơn nữa, chúng tôi cung cấp tài liệu kỹ thuật toàn diện—bao gồm các bản vẽ chi tiết và hướng dẫn lắp đặt—cùng với hỗ trợ kỹ thuật từ xa riêng từng người.
