Bộ giới hạn mô-men xoắn bi thép

Là nhà sản xuất Bộ giới hạn mô-men xoắn bi thép chuyên nghiệp, Shanghai Jiteng Machinery Technology Co., Ltd. sở hữu các xưởng gia công CNC độc lập và thực hiện kiểm soát chất lượng toàn bộ quy trình từ thu mua nguyên liệu thô đến giao thành phẩm. Chúng tôi áp dụng hình thức bán hàng trực tiếp tại nhà máy mà không qua trung gian, đưa ra mức giá tiết kiệm chi phí hơn với cùng tiêu chuẩn chất lượng và giúp bạn cắt giảm chi phí hoạt động.

Gửi yêu cầu

Mô tả Sản phẩm

Bộ giới hạn mô-men xoắn bi thép có thiết kế ngắt tự động: bi thép tách ra khỏi rãnh kẹp ngay lập tức trong trường hợp thiết bị quá tải để cắt đường truyền điện, ngăn ngừa hiệu quả tình trạng thiết bị bị chết máy, gãy răng bánh răng và hư hỏng các bộ phận lõi.

So với các bộ hạn chế mô-men xoắn loại ma sát, nó mang lại tốc độ phản hồi nhanh hơn nhiều lần, mang lại sự bảo vệ đáng tin cậy hơn cho hoạt động chính xác ở tốc độ cao và điều kiện làm việc chịu tác động của tải nặng.

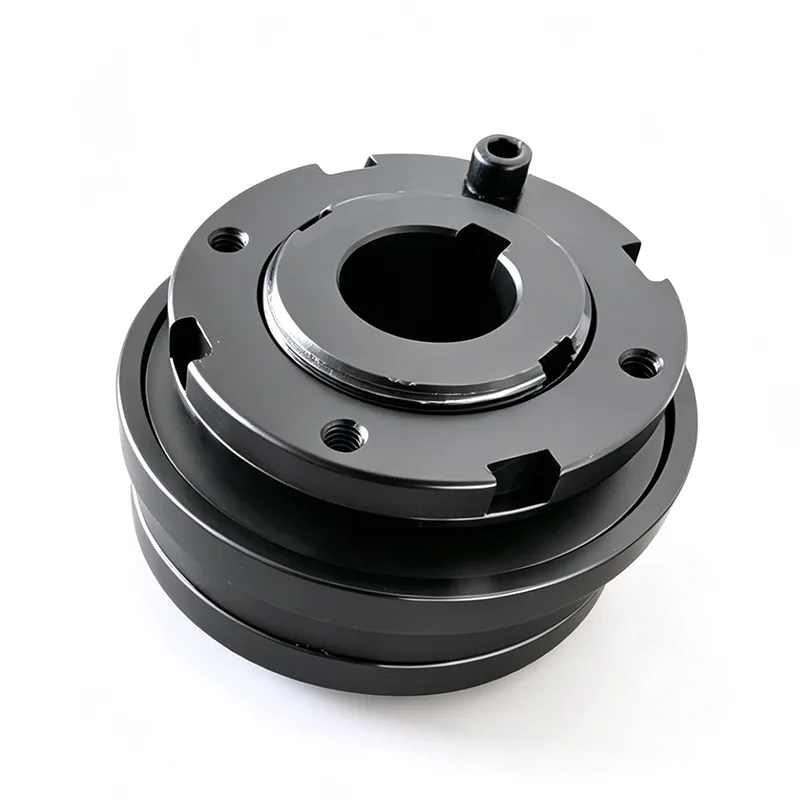

Steel Ball Torque Limiter

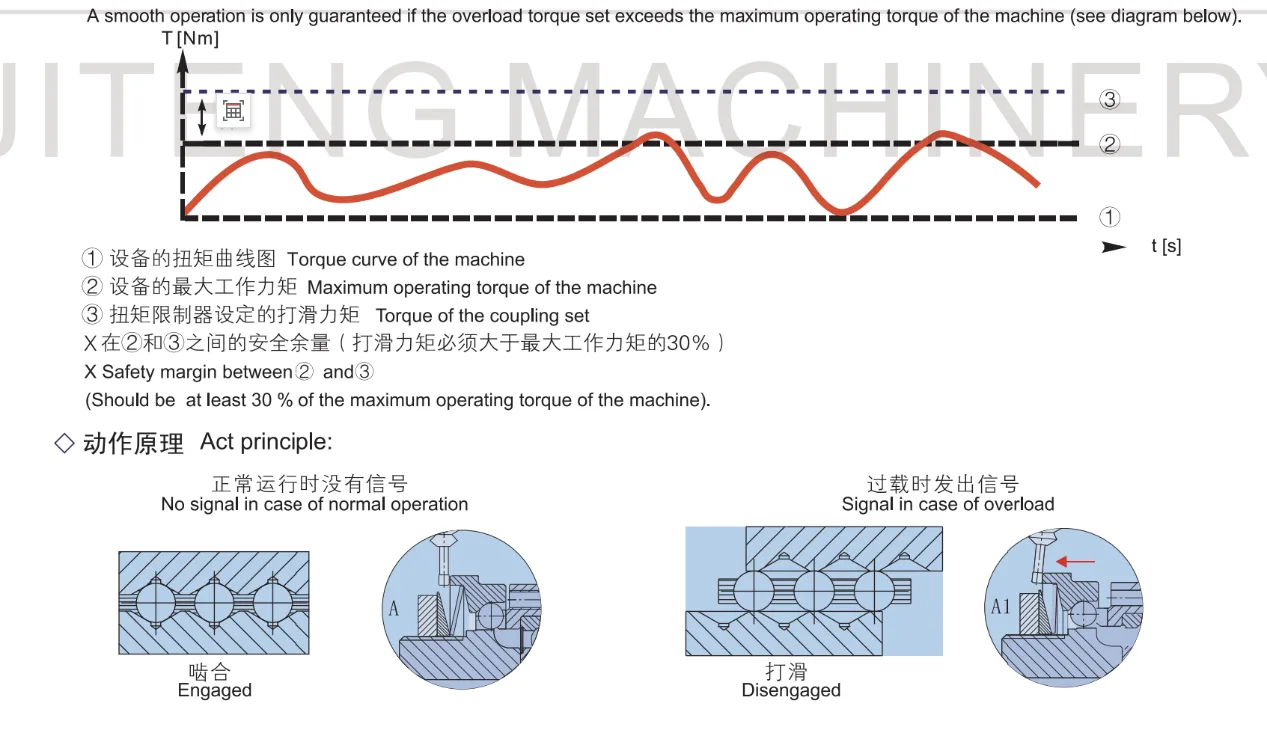

Nguyên tắc bảo vệ quá tải

Trong trường hợp quá tải, các viên bi của bộ phận cóc sẽ để lại vết lõm và tạo ra chuyển động tương đối giữa phía dẫn động và phía bị dẫn động. Bằng cách này tránh được thiệt hại do quá tải. Vòng chuyển số thực hiện chuyển động dọc trục theo hướng chuyển số "S" và kích hoạt công tắc giới hạn hoặc bộ khởi động tiệm cận. Tín hiệu có thể được sử dụng cho các chức năng điều khiển hoặc để ngắt kết nối biến tần. Để khởi động lại, chúng tôi khuyên bạn nên bỏ qua công tắc giới hạn hoặc bộ khởi động lân cận bằng điện trong một thời gian ngắn.

Sau khi tình trạng quá tải được giải quyết, các quả bóng thép sẽ quay trong lồng của chúng—quay theo một góc cụ thể—và tự động tự gắn lại vào bộ chốt tiếp theo; do đó, các bộ phận dẫn động và được dẫn động tiếp tục quay bình thường sau khi đã quay tương đối với nhau theo cùng một góc đó.

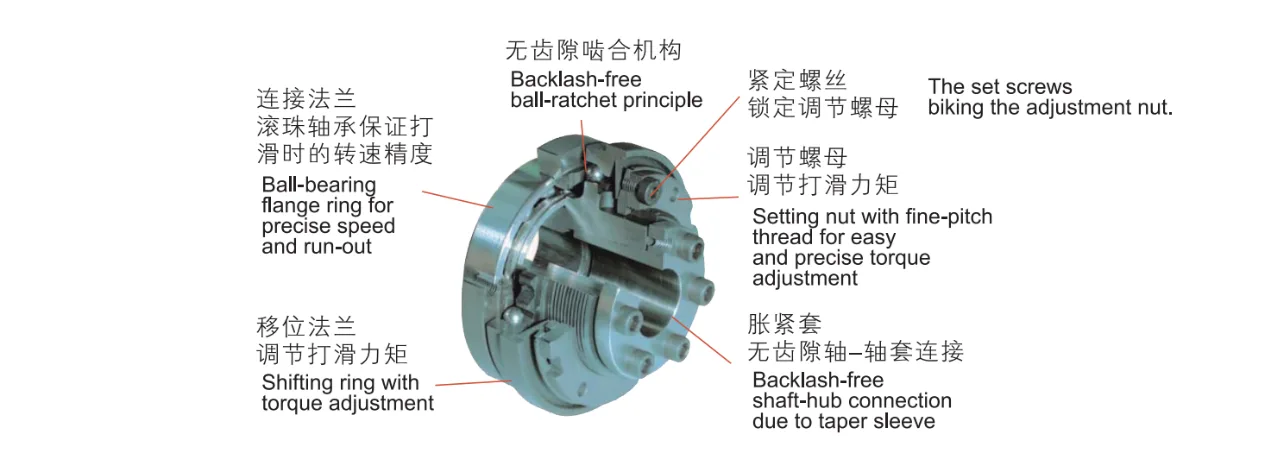

Bộ giới hạn mô-men xoắn bi thép dòng JTA đáp ứng các yêu cầu khắt khe của hệ thống truyền động điện tử hiện đại, mang lại độ chính xác cao, hiệu suất động cao và độ an toàn đặc biệt, đồng thời cho phép truyền mô-men xoắn với phản ứng ngược hoàn toàn bằng không.

Steel Ball Torque Limiter

Phân loại sản phẩm

Bộ giới hạn mô-men xoắn bi thép có thể được chia thành một số loại, cụ thể là Thiết kế JTA-4.0 với kết nối kẹp, Kết nối phím thiết kế JTA, Bộ giới hạn mô-men xoắn bi thép loại JTAL. Sau đây là sơ đồ cấu trúc và bảng thông số kỹ thuật của các sản phẩm này tương ứng.

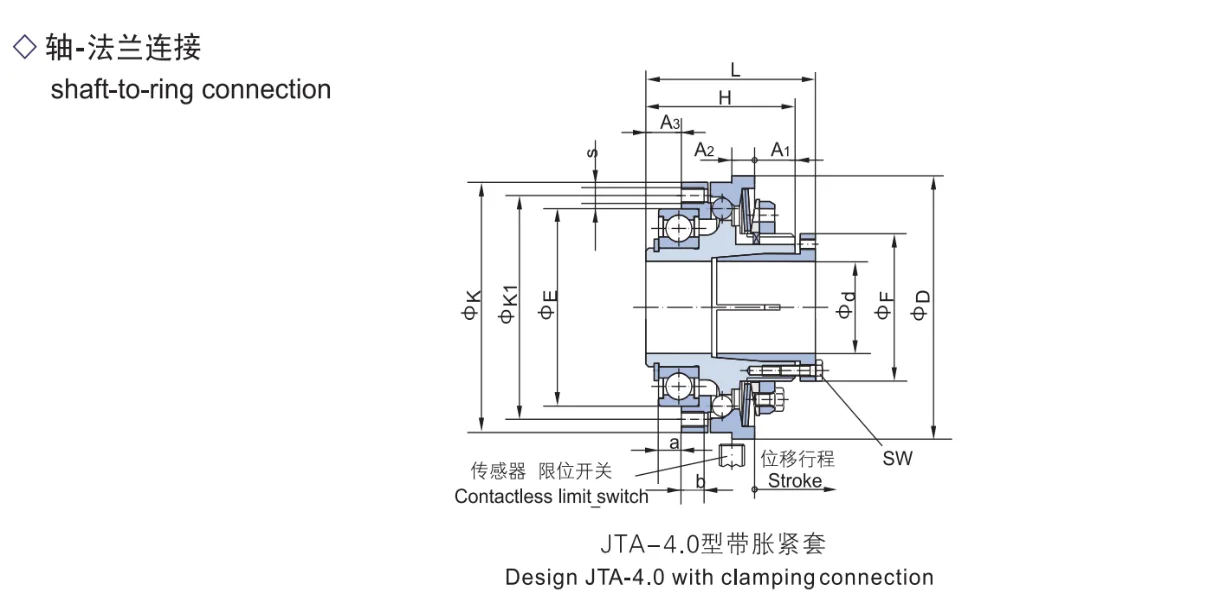

Thiết kế JTA-4.0 có kết nối kẹp

1. Sơ đồ cấu trúc kết nối trục-mặt bích

Steel Ball Torque Limiter

2. Bảng thông số kỹ thuật

JTA4.0 Người mẫu	Phạm vi mô-men xoắn (Nm)				Tốc độ tối đa vòng/phút không cân bằng	Lực đẩy mất cân bằng (mm)	Momen quán tính khối lượng		Vít kẹp và mô men xoắn choΦd		Trọng lượng (kg)
	hình chữ X	hình chữ L	hình chữ M	hình chữ H			Phía trung tâm Kg㎡	Mặt linh hoạt Kg㎡	Kích thước (mm)	Mô-men xoắn (Nm)
01	5-12,5	10-25	20-50	25-62,5	4000	1.2	0.000211	0.000093	4×M4	4	0.68
02	10-25	20-50	40-100	50-125	3000	1.5	0.000531	0.000234	6×M4	4	1.14
03	20-50	40-100	80-200	100-250	2500	1.8	0.001388	0.000643	8×M4	4	1.98
04	40-100	80-200	160-400	200-500	2000	2.0	0.002846	0.001306	8×M5	8	2.88
05	70-175	140-350	280-700	380-875	1200	2.2	0.006858	0.002649	8×M6	12	4.59
06	120-300	240-600	480-1200	600-1500	800	2.5	0.029432	0.006690	8×M8	15	10.63

3. Bảng kích thước chính (Đơn vị: mm)

JTA4.0 Người mẫu	dmin	dmax	D	F	Đ (h6)	K	K1	L	H	A1	A2	A3	a	b	S	SW
01	10	20	70	38	47	65	56	47	40	12	7	8	5	6	8×M4	7
02	15	25	85	44	62	80	71	56	48	13.5	8	11	7	7	8×M5	7
03	22	35	100	56	75	95	85	67	59	16	9	14	9	9	8×M6	7
04	32	44	115	70	90	110	100	73	64	17	10	16	10	10	8×M6	8
05	35	55	135	84	100	130	116	86	75	20.5	12	18	10	12	8×M8	10
06	40	65	171	100	130	166	150	130	115	46	16	21	12	15	8×M10	13

4. Ví dụ mô tả đơn hàng

Kích thước/Loại	Phạm vi mô-men xoắn (Nm)	Kết thúc lỗ khoan (H8)	Kết thúc lỗ khoan (H8) tới JB/T7934-1999
JTA4.0-03	L	Φ22	JTA4.0-Φ22Kết nối ống bọc mở rộng và căng

1. kích thước khác cho mô-men xoắn nhỏ hơn và lớn hơn có sẵn theo yêu cầu;

2. lỗ khoan nhỏ hơn cho mô-men xoắn thấp có sẵn theo yêu cầu;

3.H8 dung sai phía người dùng H8.

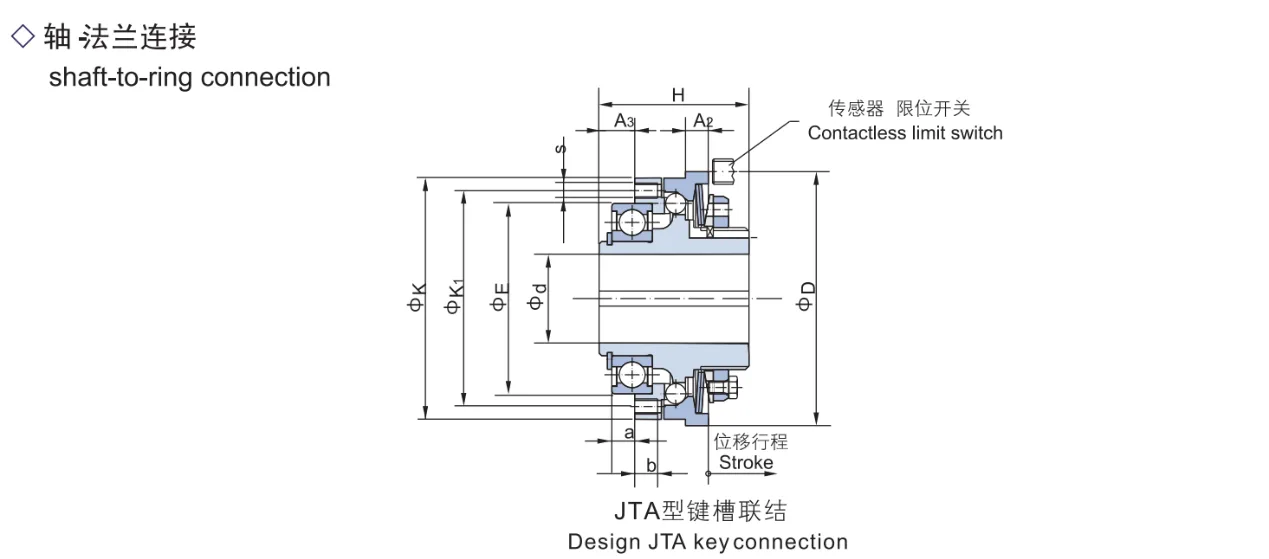

Thiết kế kết nối khóa JTA

1. Sơ đồ cấu trúc kết nối trục-mặt bích

Steel Ball Torque Limiter

2. Bảng thông số kỹ thuật

JTA Người mẫu	Phạm vi mô-men xoắn (Nm)				Tốc độ tối đa (vòng/phút)	Lực đẩy mất cân bằng (mm)	Momen quán tính khối lượng		Vít kẹp và mô men xoắn choΦd		Trọng lượng (kg)
	hình chữ X	hình chữ L	hình chữ M	hình chữ H			Phía trung tâm Kgm²	Mặt linh hoạt Kgm²	Kích thước (mm)	Mô-men xoắn (Nm)
01	5-12,5	10-25	20-50	25-62,5	4000	1.2	0.000205	0.000093	4×M4	4	0.63
02	10-25	20-50	40-100	50-125	3000	1.5	0.000505	0.000234	6×M4	4	1.02
03	20-50	40-100	80-200	100-250	2500	1.8	0.001302	0.000643	8×M4	4	1.75
04	40-100	80-200	160-400	200-500	2000	2.0	0.002630	0.001306	8×M5	8	2.55
05	70-175	140-350	280-700	380-875	1200	2.2	0.006329	0.002649	8×M6	12	4.07
06	120-300	240-600	480-1200	600-1500	800	2.5	0.028443	0.006690	8×M8	15	10.06

3. Bảng kích thước chính (Đơn vị: mm)

JTA Người mẫu	d	D	Đ (h6)	K	K1	H	A2	A3	a	b	S
01	12-20	70	47	65	56	40	7	8	5	6	8×M4
02	15-22	85	62	80	71	48	8	11	7	7	8×M5
03	22-30	100	75	95	85	59	9	14	9	9	8×M6
04	28-40	115	90	110	100	64	10	16	10	10	8×M6
05	32-50	135	100	130	116	75	12	18	10	12	8×M8
06	40-65	166	130	171	150	115	16	21	12	15	8×M10

1. kích thước khác cho mô-men xoắn nhỏ hơn và lớn hơn có sẵn theo yêu cầu;

2. lỗ khoan nhỏ hơn cho mô-men xoắn thấp có sẵn theo yêu cầu;

3. Dung sai phía người dùng H7.

4. Ví dụ mô tả đơn hàng

Kích thước/loại

Phạm vi mô-men xoắn (Nm)

Lỗ khoan hoàn thiện (H7)

Đường kính lỗ hoàn thiện (H7)

Rãnh then theo tiêu chuẩn GB/T3852-1997 (JS9)

JTA03

Φ22

Φ22key cách

Steel Ball Torque Limiter

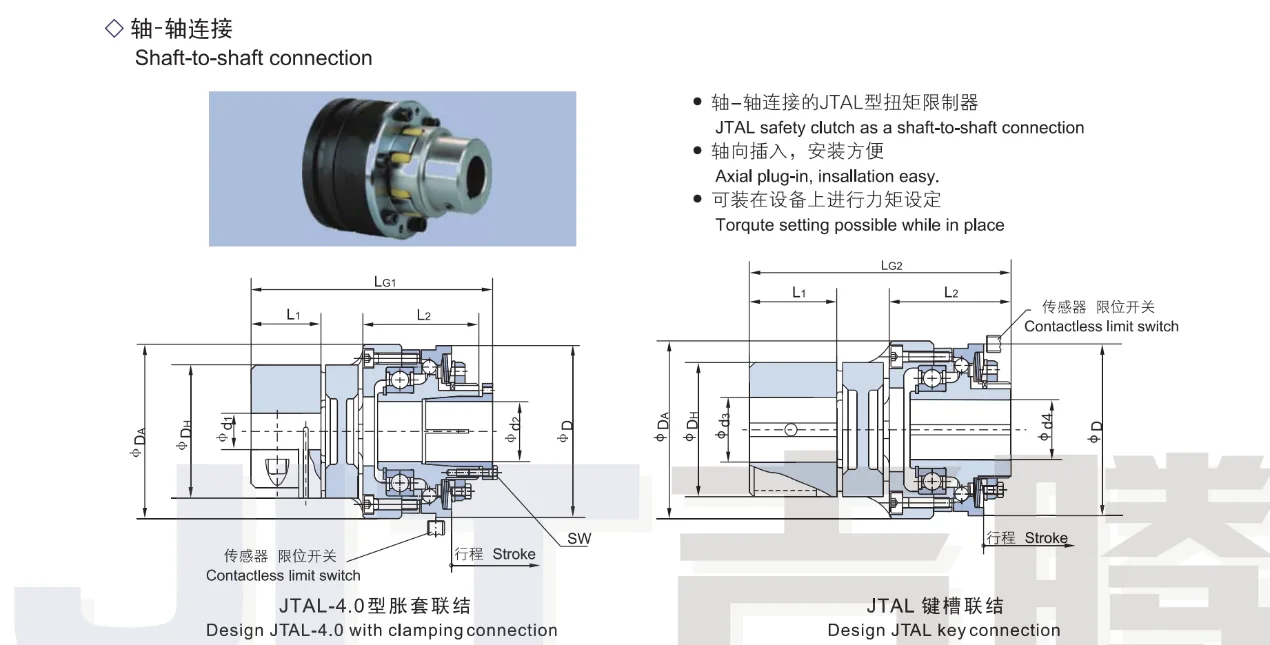

Bộ giới hạn mô-men xoắn bi thép loại JTAL

JTAL	Phạm vi mô-men xoắn (Nm) - X	Phạm vi mô-men xoắn (Nm) - L	Phạm vi mô-men xoắn (Nm) - M	Tốc độ tối đa vòng/phút không cân bằng	Lực đẩy của vòng đệm khi quá tải mm
01	5-12,5	10-25	20-50	4000	1.2
02	10-25	20-50	40-100	3000	1.5
03	20-50	40-100	80-200	2500	1.8
04	40-100	80-200	160-400	2000	2.0
05	70-175	140-350	280-700	1200	2.2
06	120-300	240-600	480-1200	800	2.5

Kích thước chính của Bộ giới hạn mô-men xoắn bi thép loại JTAL

JTAL	Φd1	Φd2	Φd3	Φd4	Dₐ	DH	D	LG1	LG2	L₁	L₂
01	15-28	10-20	8-28	10-20	70	55	70	102	95	30	47
02	19-35	15-25	10-38	15-25	85	65	85	120	112	35	57
03	20-45	20-35	12-45	20-30	100	80	100	146	138	45	69
04	28-45	30-45	14-55	30-40	115	95	115	159	150	50	74
05	35-55	35-55	20-60	35-50	135	105	135	182	171	56	87
06	45-80	40-65	35-80	40-65	175	135	171	255	240	75	130

Mẫu đơn đặt hàng

JTAL03	L	Φ20	Φ 20	Φ20keyway/ Φ 20-4,0 Φ 20-4,0 tiếng vỗ tay
Kích thước/loại khớp	Phạm vi mô-men xoắn (Nm)	Lỗ khoan hoàn thiện (H7)	Lỗ khoan hoàn thiện (H7)	Lỗ khoan hoàn thiện (H7) Đường rãnh tới tấm GB/T3852 1997 (Js9)
