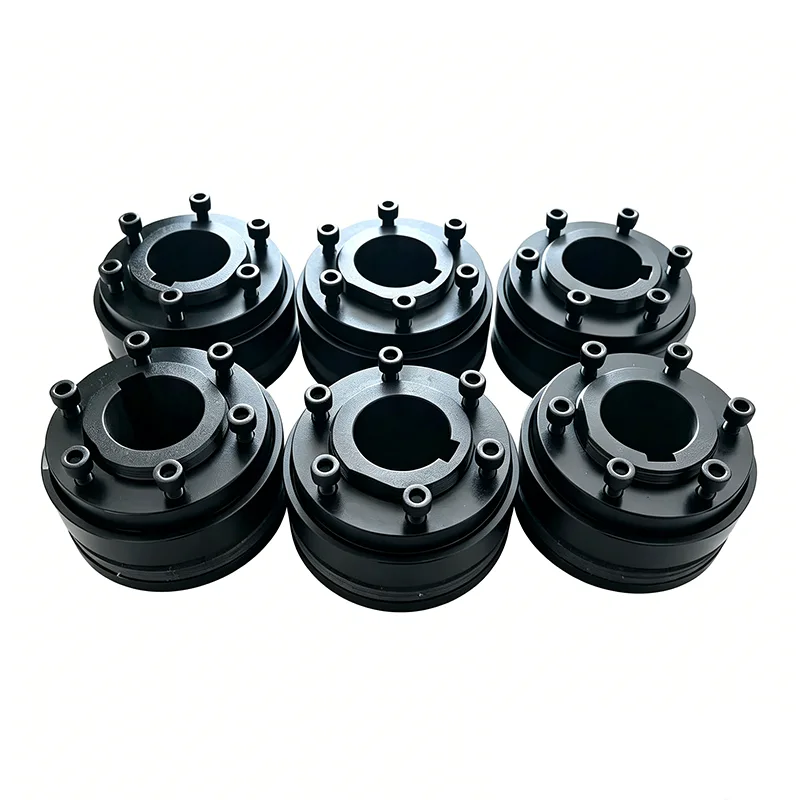

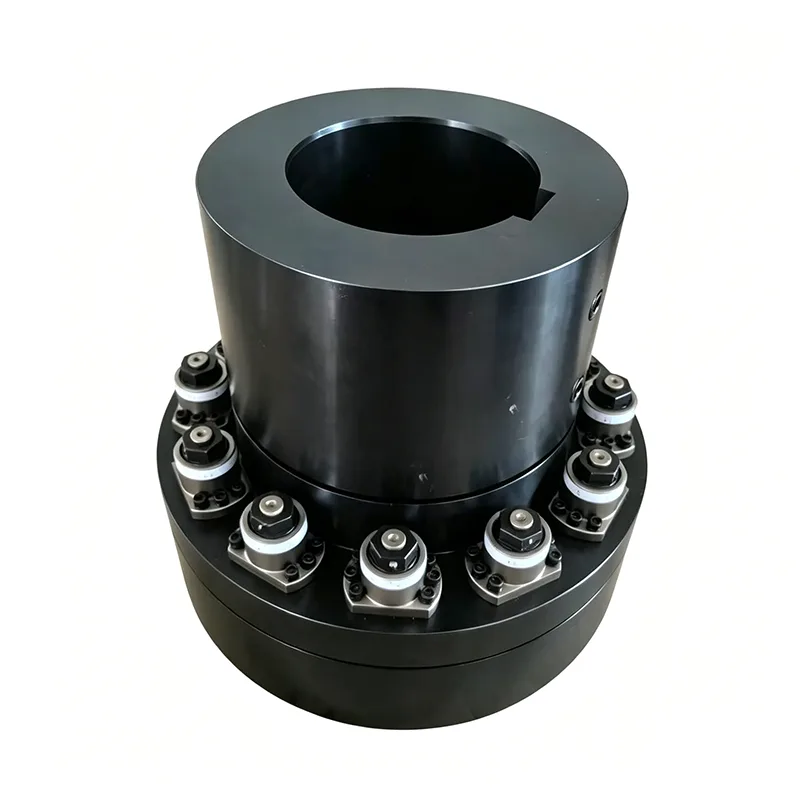

Bộ giới hạn mô-men xoắn ma sát

Với cấu trúc đơn giản, hiệu suất chi phí cao, điều chỉnh mô-men xoắn thuận tiện và vận hành ổn định, các sản phẩm của chúng tôi được ứng dụng rộng rãi trong truyền động cơ khí nói chung, tải nhẹ và trung bình, hoạt động không liên tục và điều kiện làm việc bảo vệ quá tải thông thường. Chúng là những phụ kiện an toàn thiết thực và tiết kiệm chi phí để bảo vệ quá tải cơ học.

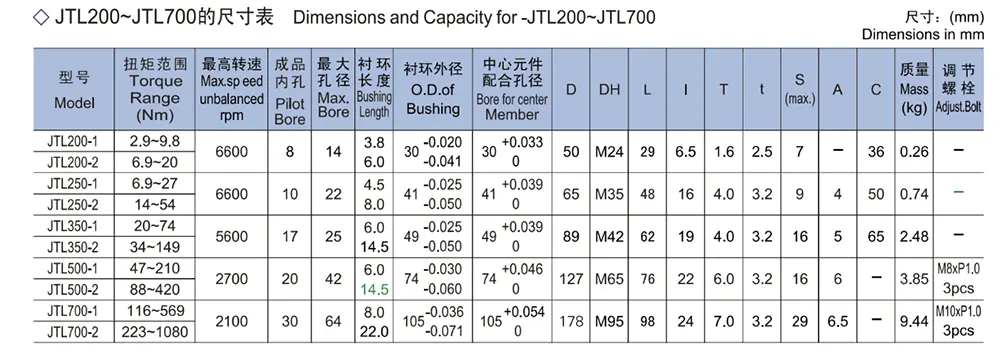

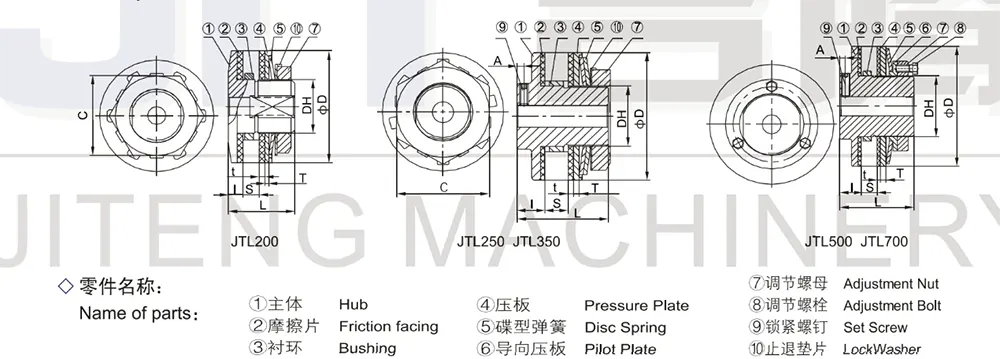

Việc thiết lập mô-men xoắn của Bộ giới hạn mô-men xoắn ma sát đạt được bằng cách siết chặt hoặc nới lỏng các bu lông điều chỉnh và/hoặc đai ốc điều chỉnh. Để điều chỉnh mô-men xoắn từ JTL200 đến JTL350, đai ốc điều chỉnh được cung cấp và bu lông điều chỉnh JTL500 đến JTL20 được cung cấp. Có thể thực hiện cài đặt mô-men xoắn sau khi lắp Bộ giới hạn mô-men xoắn trên trục.

Đối với JTL 200 đến JTL 350:

Đầu tiên, dùng tay xoay thật chặt đai ốc điều chỉnh sao cho lò xo đĩa vừa khít với mâm đĩa. Sau đó dùng cờ lê siết chặt đai ốc khoảng 60 độ.

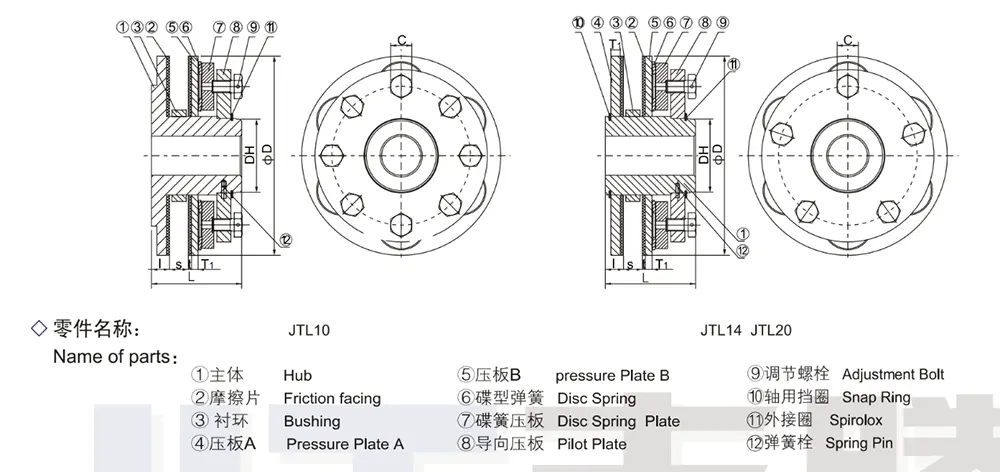

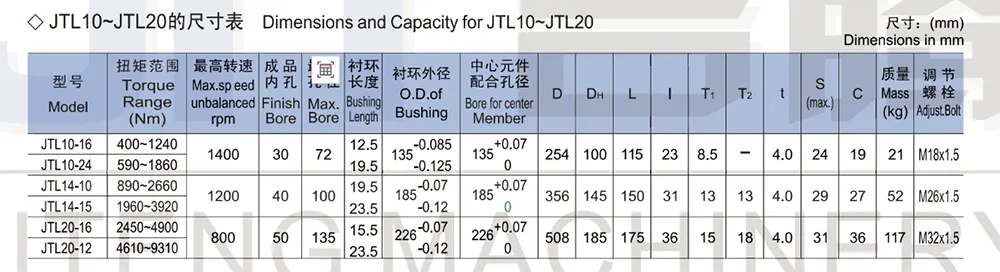

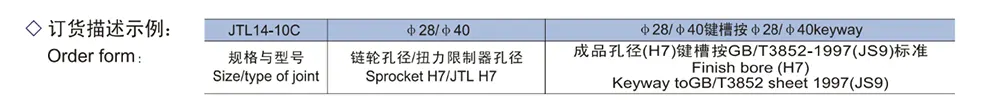

Đối với JTL500 ĐẾN JTL10、14、20:

Đầu tiên, xoay đai ốc để cố định lò xo đĩa vào đĩa, sau đó siết chặt từng bu lông điều chỉnh khoảng 60 độ. Sau đó, nếu Bộ giới hạn mô-men xoắn trượt trong điều kiện tải bình thường, hãy siết chặt dần các đai ốc (đối với JTL200 đến JTL350) hoặc các bu lông (đối với JTL500 hoặc JTL20) cho đến khi bộ giới hạn mô-men xoắn ngừng trượt.

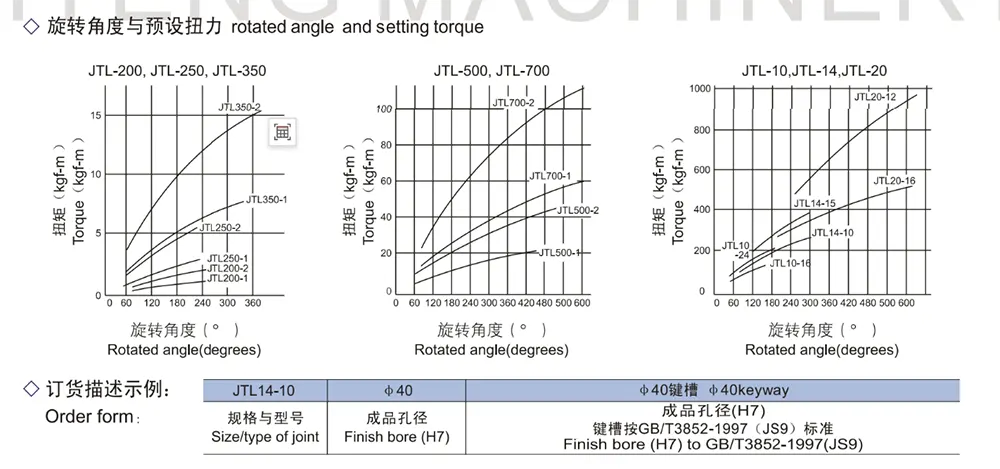

Luôn siết chặt (hoặc nới lỏng) các bu lông bằng nhau. Hãy thử điều chỉnh này nhiều lần để tìm ra cài đặt mô-men xoắn thích hợp cho máy. Để bạn được hướng dẫn, biểu đồ ở trang tiếp theo hiển thị mối quan hệ giữa góc quay hiệu dụng và mô-men xoắn đặt trước. Để cài đặt mô-men xoắn chính xác, nên sử dụng bộ giới hạn mô-men xoắn; ví dụ: 500 vòng quay ở tốc độ 50 đến 60 vòng/phút với góc quay 45 độ của đai ốc hoặc bu lông điều chỉnh.

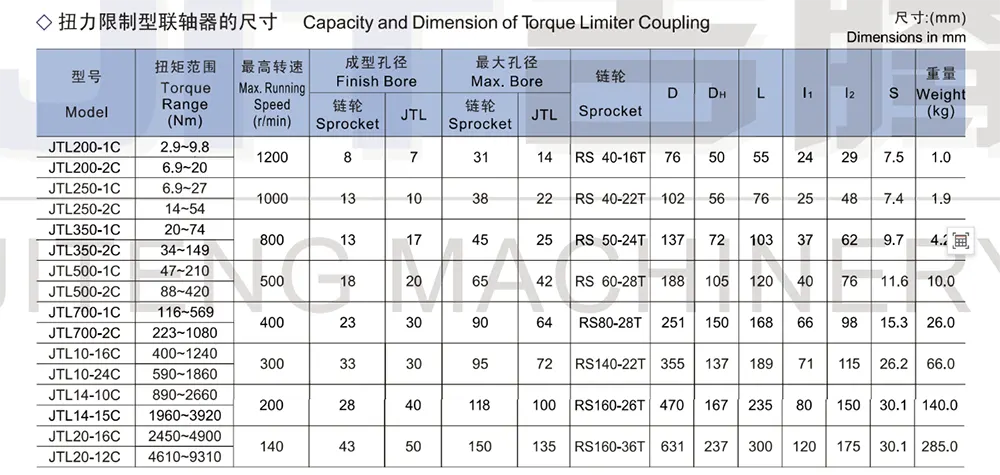

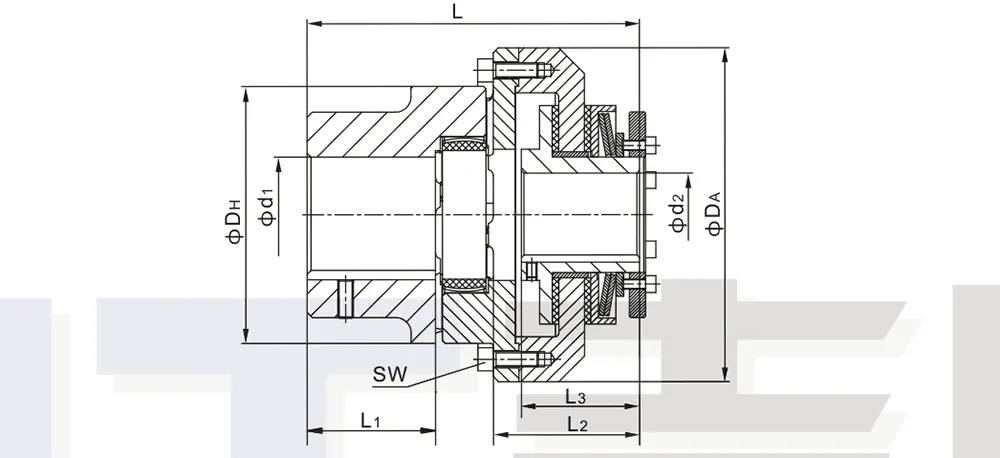

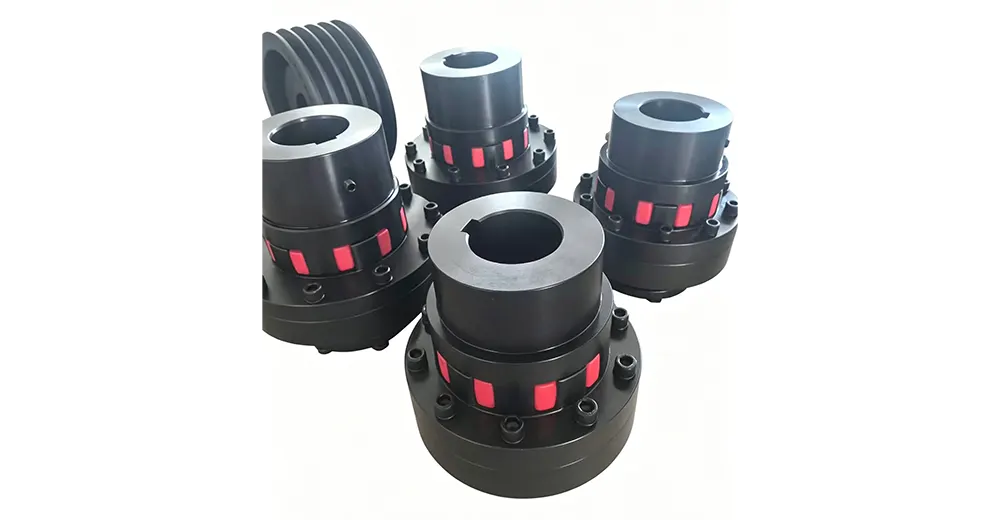

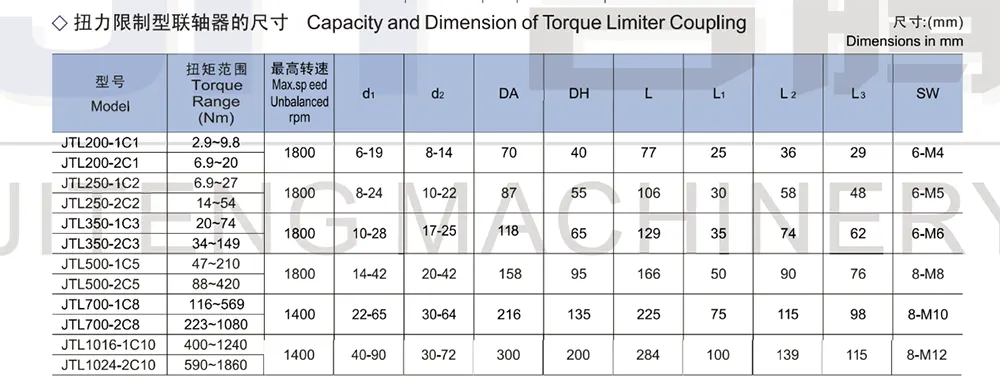

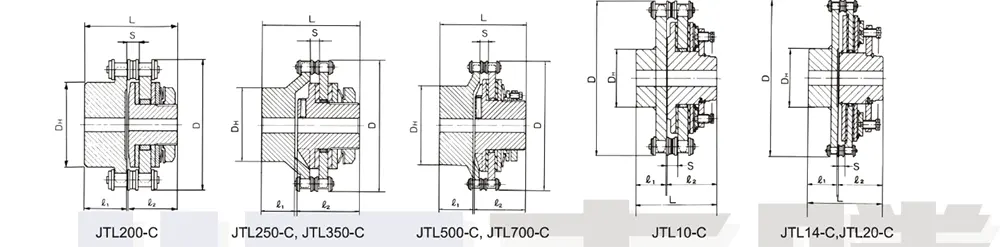

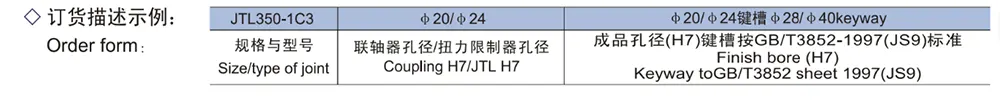

Khớp nối giới hạn mô-men xoắn ma sát kết hợp khả năng chống trượt quá tải với khả năng ghép nối trục dẫn động và trục dẫn động. Nó là một cụm bao gồm bộ giới hạn mô-men xoắn JT® và khớp nối xích con lăn.

Cấu trúc này mang lại đặc tính đáng tin cậy và khớp nối linh hoạt dễ lắp ráp.

1. Với khớp nối lamina thép cứng, không phản ứng ngược

2. thích hợp với nhiệt độ hoạt động cao (lên tới 280 ° C)

3. với các miếng đệm thay đổi cho các kích thước khoảng cách trục khác nhau

1.Kết nối trục với trục

2. Ly hợp an toàn linh hoạt

3. Trình cắm trục

4. Có thể bù đắp cho sai lệch

5. Mô-men xoắn có thể được đặt tại chỗ

6. Hoàn thiện lỗ khoan theo ISO phù hợp H7, rãnh then lông theo DIN 6885 sheet1-Js9

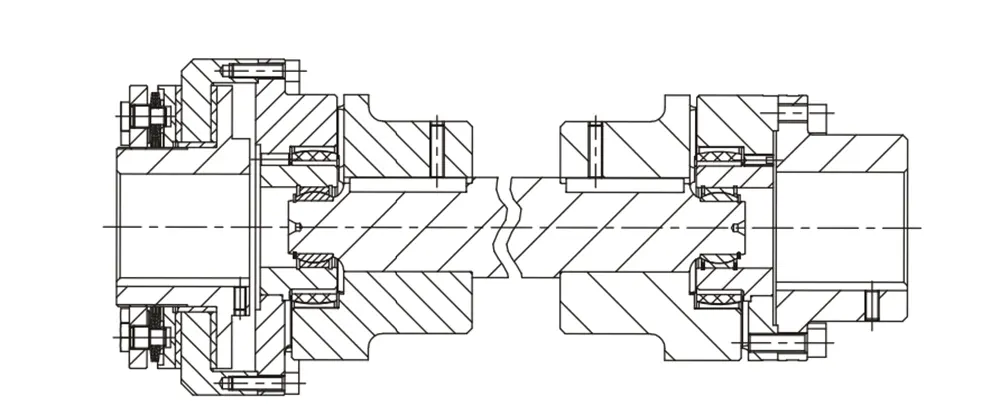

1.as khớp nối trục trung gian

2. cho kích thước khoảng cách trục lớn

3. có sẵn kết hợp với khớp nối lamina thép

1. Giải pháp đơn giản, gọn nhẹ.

2.Phiên bản này được trang bị lò xo cuộn để điều chỉnh chính xác: .../CM.

3. Thích hợp sử dụng trong điều kiện chống ăn mòn: DF/EA.

4. Có sẵn lắp ráp tùy chỉnh (phiên bản L).

5.Khóa điều chỉnh thông qua vòng xuyên tâm, dễ dàng thay thế các hãng khác trên thị trường: .../GR.

6. Phạm vi mô-men xoắn: 1-23.000 Nm; Tối đa. đường kính lỗ khoan Φ140mm.

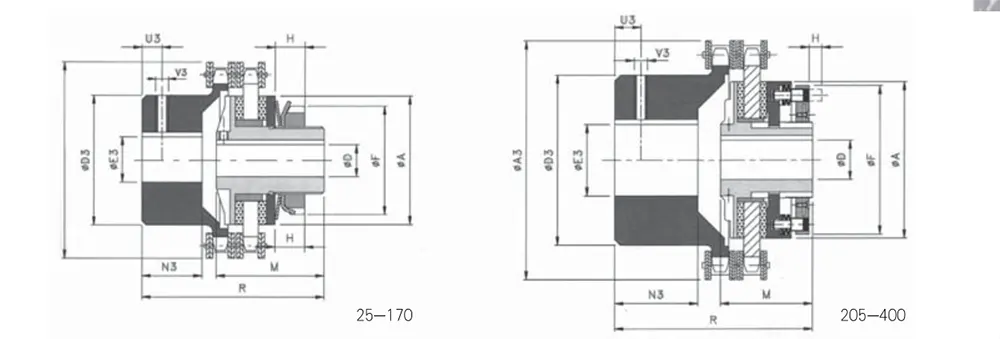

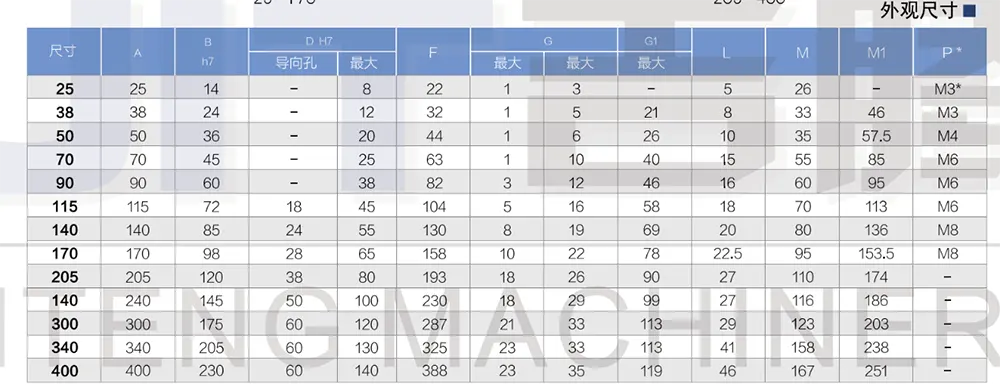

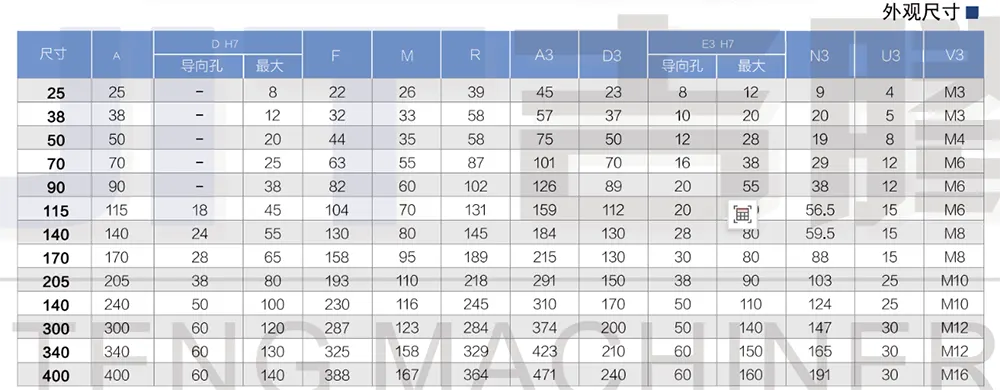

Kích thước tổng thể

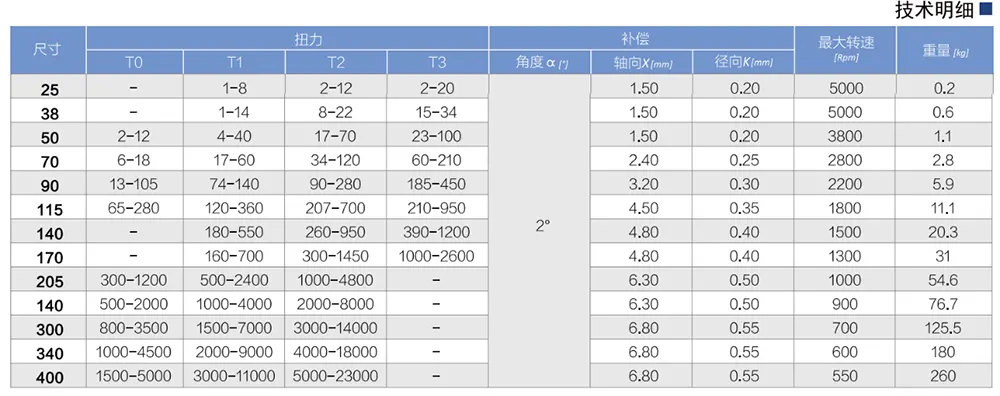

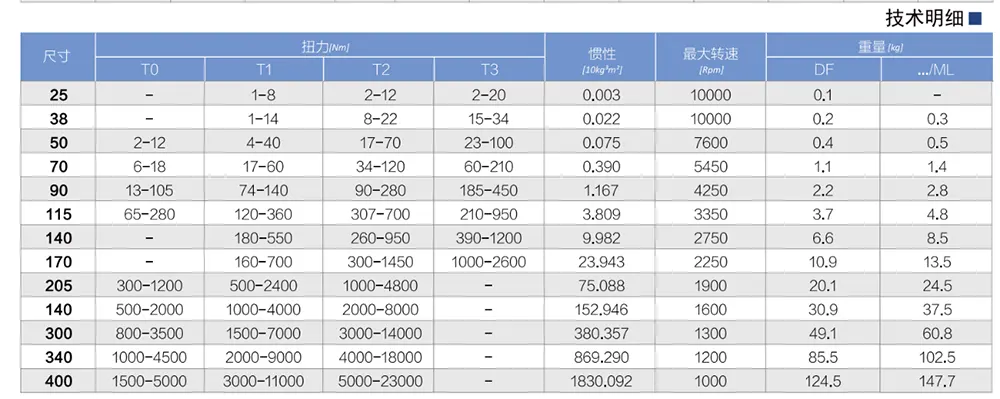

Chi tiết kỹ thuật

Theo yêu cầu

P*:Kích thước 25, vít đầu phẳng được đặt ở phía đai ốc, không phải ở phía mặt bích.

Trọng lượng liên quan đến bộ giới hạn mô-men xoắn có lỗ dẫn hướng (DF). Quán tính được tham chiếu đến đường kính lỗ khoan hoàn thiện tối đa.

1.Giải pháp đơn giản, nhỏ gọn cho các ứng dụng truyền động đồng trục.

2. Bảo vệ quá tải hai chiều.

3. Bộ giới hạn mô-men xoắn ma sát có thể được trang bị các loại đĩa ma sát khác nhau để đáp ứng các yêu cầu ứng dụng cụ thể.

4. Phiên bản này được trang bị lò xo cuộn phù hợp để điều chỉnh chính xác cụm: .../CM/TAC.

5.Khóa xuyên tâm thông qua đai ốc khóa: .../GR.

6. Phạm vi mô-men xoắn: 1-23.000 Nm; Tối đa. Đường kính lỗ khoan: Φ160mm.

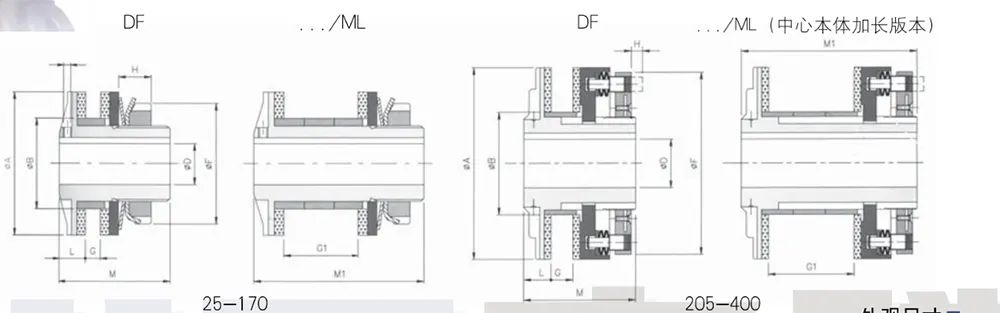

Kích thước tổng thể

Chi tiết kỹ thuật

Theo yêu cầu

Dữ liệu đề cập đến lắp ráp hoàn chỉnh (DF/TAC)

Trọng lượng đề cập đến việc lắp ráp hoàn chỉnh với lỗ khoan dẫn hướng (DF/TAC)
