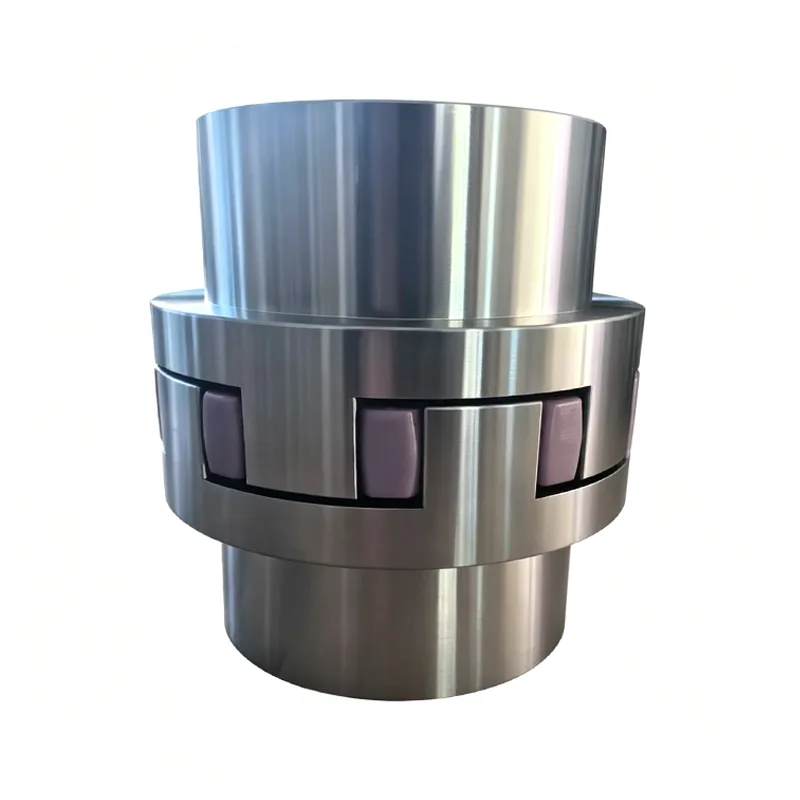

Khớp nối đàn hồi kiểu sao

Khớp nối đàn hồi kiểu sao là khớp nối đệm đàn hồi kiểu móng vuốt được sử dụng rộng rãi trong lĩnh vực truyền động cơ khí công nghiệp. Không giống như các bộ phận truyền động cứng nhắc, nó tập trung vào khả năng giảm chấn linh hoạt, giảm tiếng ồn và hấp thụ rung động, đồng thời đóng vai trò là chức năng cốt lõi của thiết bị bảo vệ.

Bằng cách tận dụng lợi thế của nhiều thân đàn hồi có độ cứng làm tùy chọn, vỏ vật liệu khác nhau cũng như phương pháp lắp đặt và khóa đa dạng, nó có thể thích ứng với điều kiện làm việc thông thường, tác động tải nhẹ, môi trường bụi bặm và ẩm ướt và có thể thay thế hoàn toàn khớp nối dòng ROTEX nhập khẩu. Nó tương thích với phần lớn các máy móc, kỹ thuật, thiết bị luyện kim và hóa học nói chung, đồng thời có tính linh hoạt và khả năng thích ứng cực kỳ mạnh mẽ.

Thành phần kết cấu và tính năng thiết kế

Khớp nối đàn hồi kiểu sao này sử dụng thiết kế cấu trúc móng vuốt cong theo phong cách Châu Âu. Sự kết hợp tổng thể là hợp lý về mặt khoa học, có cấu trúc ổn định chắc chắn và phù hợp cho hoạt động liên tục lâu dài.

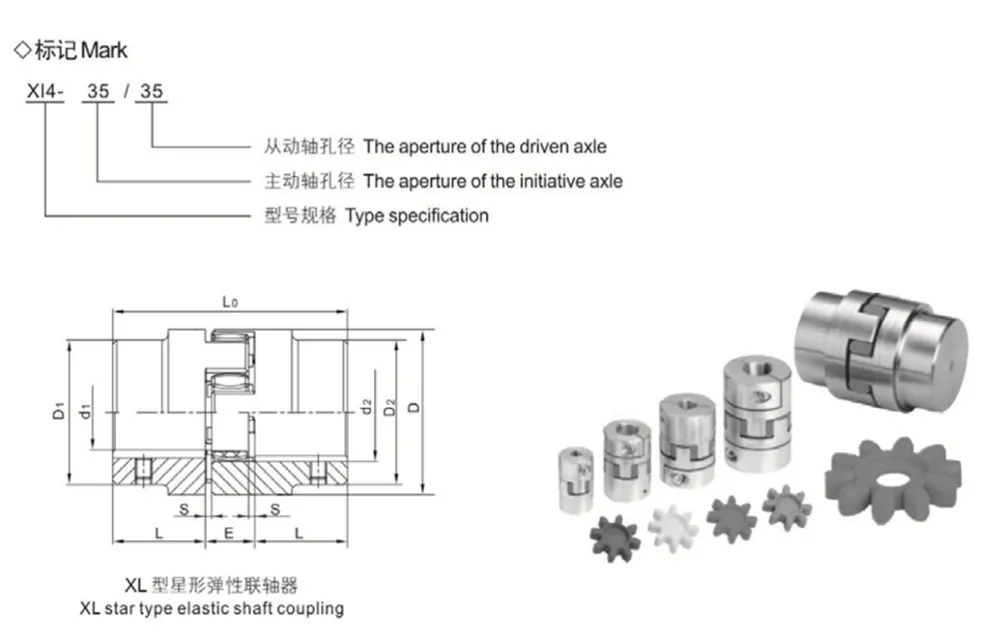

1. Cấu trúc lắp ráp tổng thể

Sản phẩm bao gồm hai nửa khớp nối và một đệm đàn hồi hình ngôi sao trung gian. Không có phụ kiện dư thừa hoặc phức tạp. Việc tháo lắp, bảo trì, thay thế phụ kiện không cần đến dụng cụ chuyên nghiệp. Bảo trì hàng ngày rất đơn giản và thuận tiện.

2. Thiết kế móng vuốt cong phong cách Châu Âu

Nó sử dụng cấu trúc móng vuốt tiêu chuẩn Châu Âu với thiết kế bề mặt cong của móng vuốt. Diện tích tiếp xúc của các rãnh của miếng đệm đàn hồi lớn hơn, giúp giảm áp lực bề mặt của bề mặt răng liên quan một cách hiệu quả. Ngay cả trong điều kiện tải nặng sẽ không xảy ra các vấn đề như biến dạng bề mặt răng, mài mòn hay nát.

3. Thiết kế lỗi an toàn

Nó được trang bị cấu trúc giới hạn an toàn. Ngay cả khi thân đàn hồi bị mòn trong thời gian dài, thân khớp nối vẫn có thể truyền tải điện ổn định và không trực tiếp gây ra hiện tượng tắt máy hoặc hư hỏng hệ thống trục, đảm bảo an toàn cho thiết bị vận hành.

Ưu điểm về cấu hình vật liệu và lựa chọn đa thông số kỹ thuật

Khớp nối đàn hồi kiểu sao hỗ trợ nhiều sự kết hợp vật liệu và độ cứng. Nó có thể khớp chính xác mô hình theo tải trọng, tốc độ và điều kiện làm việc của khách hàng, loại bỏ nhược điểm của một thông số kỹ thuật duy nhất là phù hợp với mọi điều kiện làm việc.

1. Tùy chọn vật liệu vỏ khác nhau

Thân chính của khớp nối có thể được làm bằng gang hợp kim bột, gang thông thường, gang dẻo, thép, hợp kim nhôm, v.v., phù hợp với các yêu cầu sử dụng khác nhau như tải nhẹ, tải trung bình, tải nặng và thiết bị nhẹ.

2. Chất đàn hồi polyurethane có độ cứng đa dạng

Đệm đàn hồi trung gian sử dụng vật liệu polyurethane chất lượng cao, cung cấp bốn tùy chọn độ cứng khác nhau là 80A, 92A, 98A và 64D. Tương ứng với các thông số mô-men xoắn khác nhau, 92A là loại tiêu chuẩn công nghiệp, đáp ứng nhu cầu của phần lớn các điều kiện làm việc thông thường.

3. Màu sắc để phân biệt thông số kỹ thuật

Các chất đàn hồi có độ cứng khác nhau sử dụng các màu sắc khác nhau để phân biệt, cho phép khách hàng nhanh chóng xác định các thông số kỹ thuật và tránh việc lắp đặt hỗn hợp và mô hình không khớp, tạo điều kiện thuận lợi cho việc quản lý tại chỗ và thay thế phụ tùng.

Hiệu suất hoạt động và khả năng thích ứng môi trường

Khớp nối đàn hồi kiểu sao tự hào có khả năng chịu đựng môi trường và hiệu suất vận hành tuyệt vời, có khả năng thích ứng với các điều kiện khắc nghiệt ngoài trời và xưởng phức tạp. Độ ổn định của nó vượt xa so với các khớp nối đơn giản thông thường.

1. Hoạt động ổn định ở nhiệt độ rộng

Phạm vi nhiệt độ làm việc áp dụng là từ -20oC đến 80oC. Nó không bị nứt ở nhiệt độ thấp hoặc mềm ở nhiệt độ cao và có thể sử dụng ổn định trong cả bốn mùa.

2. Hiệu suất bảo vệ toàn diện

Nó có khả năng chống dầu, bụi, cát và độ ẩm tốt. Nó có thể hoạt động liên tục trong điều kiện nhà xưởng ẩm ướt, bụi bặm và hơi nhờn mà không bị lão hóa hay hư hỏng.

3. Hiệu ứng đệm và hấp thụ sốc chất lượng cao

Bằng cách dựa vào đặc tính đệm linh hoạt của chất đàn hồi polyurethane, nó có thể hấp thụ hiệu quả các rung động và tác động tạo ra khi khởi động, tắt máy và dao động tải, giảm tiếng ồn của thiết bị và bảo vệ động cơ và trục chính.

Hình thức cài đặt và phương pháp thích ứng

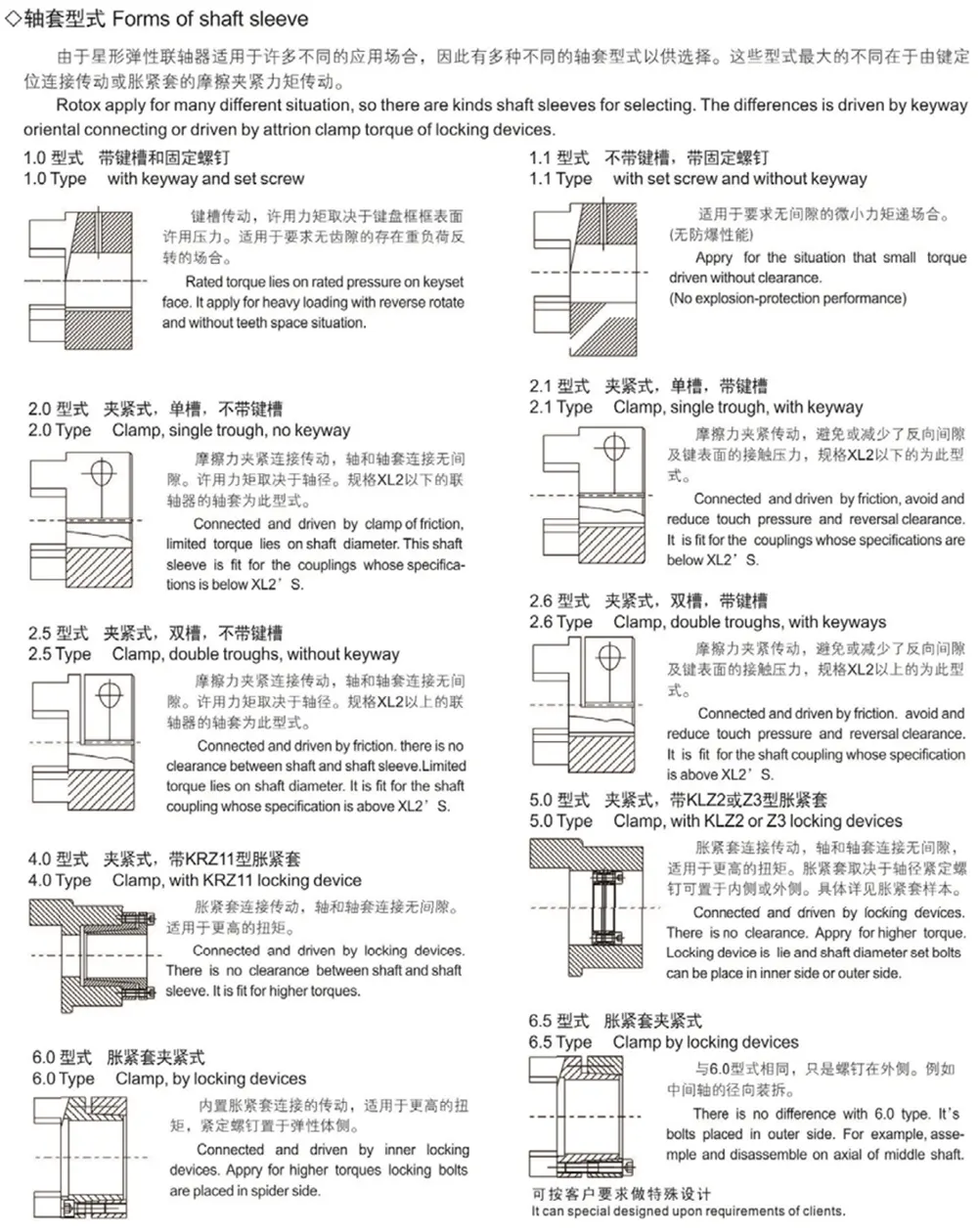

1. Phương pháp khóa khác nhau

Hỗ trợ nhiều hình thức khóa khác nhau như kết nối phím phẳng, kết nối spline, khóa một khe và khóa ma sát hình nón. Nó phù hợp với các yêu cầu lắp đặt hộp số và đường kính trục khác nhau, đảm bảo cố định chắc chắn mà không bị trượt.

2. Nhiều kiểu cấu trúc

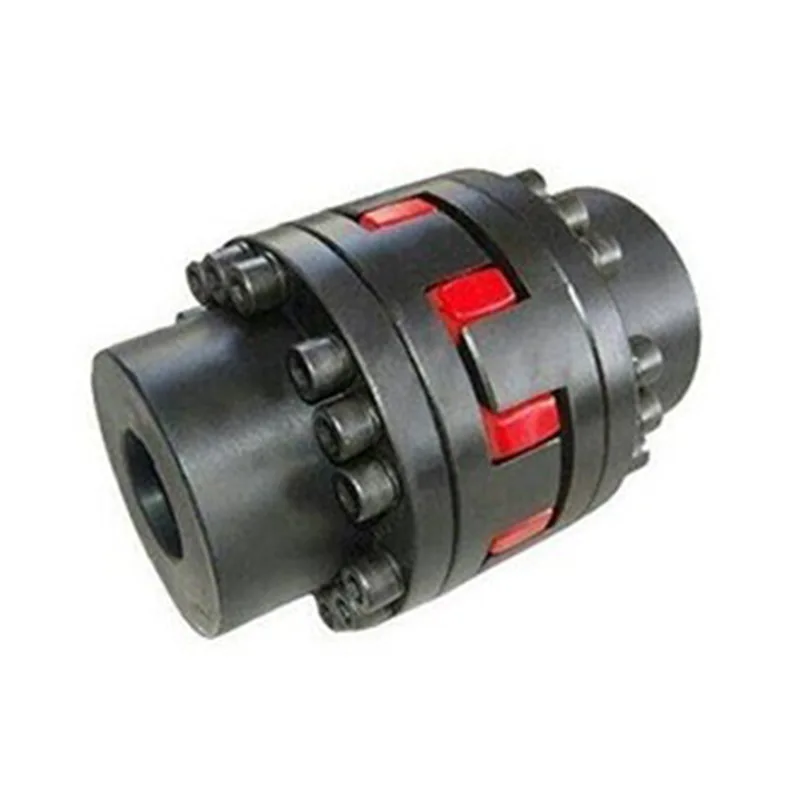

Bao gồm loại ở giữa mở rộng, loại ở giữa được ký hợp đồng, loại được ký hợp đồng tiêu chuẩn, loại mặt bích, v.v. Nó có thể được điều chỉnh cho phù hợp với các khoảng cách lắp đặt và vị trí lắp đặt khác nhau của các tình huống thiết bị.

3. Có thể thay thế các dòng máy nhập khẩu

Các thông số, kích thước và hiệu suất hoàn toàn có thể phù hợp với khớp nối ROTEX của Đức. Nó có thể thay thế trực tiếp các sản phẩm nhập khẩu, giảm đáng kể chi phí mua sắm linh kiện thiết bị.

Kịch bản ngành

1. Thiết bị cơ khí tổng hợp

Các thiết bị truyền tải thông thường khác nhau và các thiết bị truyền tải điện đa năng để kết nối trục và truyền đệm.

2. Máy móc kỹ thuật và thủy lực

Hệ thống truyền tải điện cho thiết bị kỹ thuật thủy lợi và máy móc xây dựng, phù hợp với điều kiện làm việc biến động ngoài trời và tải nặng.

3. Máy luyện kim, khai thác mỏ và hóa chất

Khớp nối đàn hồi kiểu sao có thể thích ứng với thiết bị luyện kim, khai thác mỏ và hóa chất, có khả năng chịu được môi trường làm việc phức tạp như bụi, ô nhiễm dầu và ăn mòn nhẹ.
