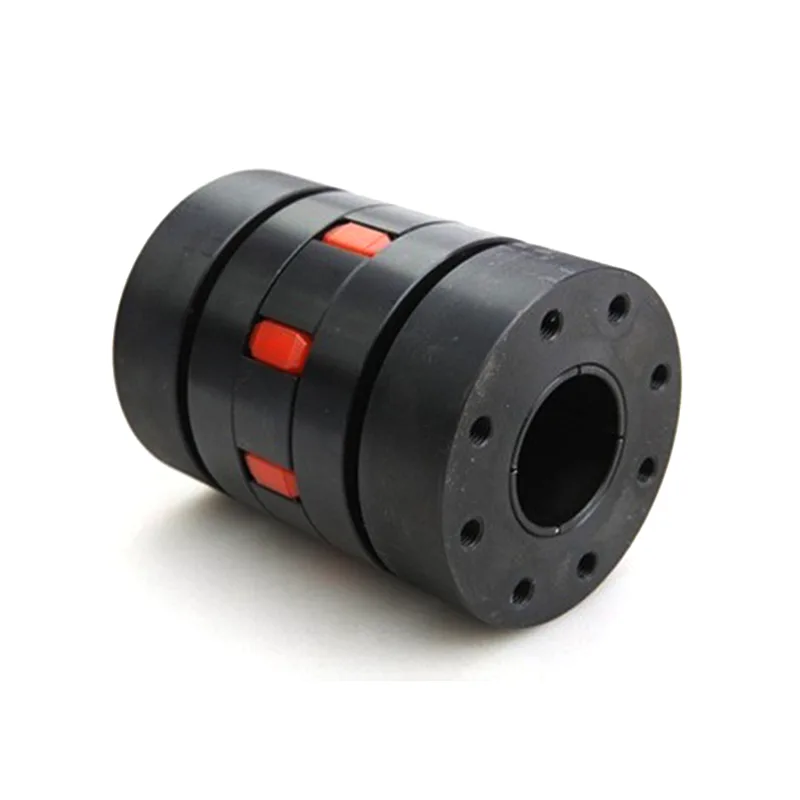

Khớp nối đàn hồi hàm

Cũng thường được gọi là Khớp nối đàn hồi kiểu Plum, Khớp nối đàn hồi hàm là bộ phận giảm chấn linh hoạt được sử dụng rộng rãi trong truyền tải điện công nghiệp, tìm kiếm ứng dụng rộng rãi trên nhiều hệ thống truyền động trục công suất từ ​​trung bình đến thấp khác nhau.

Khớp nối đàn hồi hàm so với khớp nối cứng truyền thống

Không giống như khớp nối cứng truyền thống, Khớp nối đàn hồi hàm sử dụng bộ phận đàn hồi hình quả mận ở giữa để kết nối linh hoạt hai nửa khớp nối (mỗi nửa có "hàm" nhô ra). Thiết kế này cho phép khớp nối tự động bù cho độ lệch trục tương đối giữa các thiết bị được kết nối, đồng thời giảm rung động khi vận hành một cách hiệu quả.

Nhờ có nhiều ưu điểm toàn diện—bao gồm cấu trúc đơn giản, không yêu cầu bôi trơn, dễ bảo trì và khả năng chịu tải cao—nó đã trở thành bộ phận được ưu tiên cho các ứng dụng liên quan đến việc dừng khởi động thường xuyên và chuyển đổi tiến-lùi nhanh chóng.

Tuy nhiên, sản phẩm có những hạn chế hoạt động cụ thể; nó thường không phù hợp cho các ứng dụng nặng hoặc các tình huống chuyên biệt nơi không gian trục bị hạn chế nghiêm trọng. Người mua nên chọn model cụ thể dựa trên điều kiện vận hành thiết bị thực tế của họ để đảm bảo khả năng tương thích tối ưu và hiệu suất ổn định.

Thành phần cấu trúc

Khớp nối đàn hồi hàm có thiết kế hợp lý và được thiết kế khoa học. Với các bộ phận tối thiểu và logic lắp ráp đơn giản, nó được coi là một bộ phận truyền động linh hoạt nhẹ và có tính ứng dụng cao.

1. Cấu trúc lắp ráp chính:

Bộ phận lắp ráp hoàn chỉnh bao gồm hai nửa khớp nối giống hệt nhau—mỗi nửa có các "hàm" hoặc vấu nhô ra—và một miếng đệm đàn hồi hình quả mận ở giữa. Sức mạnh được truyền ổn định thông qua cơ chế khi các hàm kẹp chặt và ăn khớp với phần tử đàn hồi.

2. Cơ chế truyền động linh hoạt:

Miếng đệm đàn hồi hình quả mận đóng vai trò là vật liệu giảm chấn lõi, được kẹp giữa các ngàm của hai nửa khớp nối. Bằng cách loại bỏ sự tiếp xúc trực tiếp giữa kim loại với kim loại, thiết kế này về cơ bản làm giảm sự mài mòn của bộ truyền động và giảm thiểu sốc cơ học cho thiết bị.

3. Thiết kế nhẹ và nhỏ gọn:

Với đường kính ngoài tổng thể nhỏ và diện tích lắp đặt tối thiểu, khớp nối lý tưởng cho việc bố trí thiết bị nhỏ gọn, đảm bảo nó không tạo ra bất kỳ gánh nặng cấu trúc nào lên máy chủ.

Ưu điểm sản phẩm

Khớp nối đàn hồi hàm được thiết kế đặc biệt cho các kịch bản truyền tải điện từ trung bình đến thấp tiêu chuẩn. Ưu điểm cốt lõi của nó—sự ổn định, độ bền, hoạt động không cần bảo trì và khả năng thích ứng cao—làm cho nó trở thành thành phần rất phù hợp cho phần lớn các ứng dụng thiết bị công nghiệp nói chung.

1. Tích hợp bù lệch trục

Tự động bù các lỗi lệch tương đối giữa các trục truyền động, giảm thiểu hiện tượng giật và mài mòn hộp số do sai lệch lắp đặt và biến dạng khi vận hành, từ đó nâng cao độ ổn định của hộp số.

2. Giảm chấn và đệm rung vượt trội

Tận dụng các đặc tính truyền động linh hoạt của phần tử đàn hồi, nó làm giảm rung động khi vận hành một cách hiệu quả và hấp thụ các cú sốc khi khởi động/tắt máy, giảm tiếng ồn khi vận hành và bảo vệ các bộ phận quan trọng như động cơ và trục xoay.

3. Không cần bôi trơn và dễ bảo trì

Cấu trúc tổng thể không cần bôi trơn, loại bỏ nguy cơ rò rỉ hoặc rò rỉ dầu. Nó không yêu cầu bảo trì phức tạp hàng ngày, giảm đáng kể chi phí bảo trì thiết bị và nhân công.

4. Khả năng chịu tải cao và dịch vụ thuận tiện

Cung cấp hiệu suất chịu tải tuyệt vời so với kích thước của nó, khiến nó phù hợp với các ứng dụng hoạt động liên tục với công suất đầu ra từ nhỏ đến trung bình. Việc thay thế phần tử đàn hồi sau này là một quá trình đơn giản; nó có thể được thực hiện chỉ bằng cách dịch chuyển theo trục một trong các nửa khớp nối, đảm bảo hiệu quả bảo trì cao.

Kịch bản áp dụng

Dựa trên thiết kế cấu trúc và đặc điểm hiệu suất, Khớp nối đàn hồi hàm được thiết kế đặc biệt cho các ứng dụng truyền dẫn ổn định—bao gồm cả những ứng dụng liên quan đến chuyển đổi thường xuyên—cung cấp phạm vi ứng dụng được xác định rõ ràng và cho phép lựa chọn sản phẩm chính xác.

- Thiết bị truyền động khởi động/dừng tần số cao: Được thiết kế đặc biệt cho các hệ thống truyền động công suất vừa và nhỏ yêu cầu khởi động, dừng và chuyển tiếp/ngược thường xuyên; đệm hiệu quả các tải sốc được tạo ra trong quá trình chuyển đổi này.

- Tốc độ trung bình đến thấp: Thiết bị vận hành ổn định: Thích hợp cho hệ thống truyền động của máy móc công nghiệp hoạt động ở tốc độ thấp đến trung bình, lý tưởng cho các môi trường sản xuất có yêu cầu cao về độ ổn định truyền động và độ tin cậy vận hành.

- Thiết bị công suất vừa và nhỏ đa dụng: Được sử dụng rộng rãi trên nhiều hệ thống truyền động cơ khí công suất vừa và nhỏ; đóng vai trò là bộ phận truyền động tiêu chuẩn cho dây chuyền lắp ráp công nghiệp thông thường và máy móc xử lý đa năng.

Câu hỏi thường gặp

- Q1: Nó có cần bôi trơn hoặc bảo trì định kỳ không?

A1: Khớp nối đàn hồi hàm có cấu trúc truyền động đàn hồi linh hoạt, không cần bôi trơn trong quá trình vận hành, loại bỏ các vấn đề ô nhiễm dầu. Nó không cần bảo trì khi sử dụng hàng ngày; kiểm tra định kỳ để đảm bảo chất đàn hồi không bị lão hóa hoặc mài mòn quá mức là những yêu cầu duy nhất, dẫn đến chi phí vận hành và bảo trì cực kỳ thấp.

- Q2: Khớp nối này có phù hợp với thiết bị tốc độ cao hoặc tải nặng không?

Câu trả lời 2: Sản phẩm này được thiết kế chủ yếu cho các ứng dụng truyền tải điện tốc độ trung bình đến thấp và nhỏ đến trung bình, được thiết kế đặc biệt cho các điều kiện liên quan đến việc khởi động/dừng thường xuyên và chuyển tiếp/ngược. Nó không được thiết kế để chịu được tải nặng kéo dài hoặc hoạt động ở tốc độ cực cao; đối với các tình huống tải nặng, chúng tôi khuyên bạn nên chuyển sang khớp nối hạng nặng chuyên dụng.

- Câu 3: Có cần thiết phải tháo rời toàn bộ cụm để thay thế elastome dạng nhện không?

A3: Không cần phải tháo dỡ toàn bộ cụm máy; chất đàn hồi có thể được thay thế đơn giản bằng cách dịch chuyển hai nửa khớp nối theo chiều dọc. Quy trình này diễn ra nhanh chóng, đơn giản và không ảnh hưởng đến cấu trúc chính của thiết bị. Tuy nhiên, điều này giả định rằng đã cung cấp đủ khe hở trục trong quá trình thiết lập thiết bị.
