Khớp nối con lăn hình cầu loại WJA là thành phần kết nối truyền động nâng cấp được thiết kế đặc biệt cho các điều kiện làm việc chịu tải nặng và nặng. Dựa vào cấu trúc truyền động con lăn hình cầu hoàn thiện và phương pháp kết nối lỗ trục hình trụ rất linh hoạt, nó tạo ra sự cân bằng giữa tính dễ lắp đặt và độ ổn định khi vận hành.
Không giống như các bộ phận truyền động thông thường, nó có khả năng bù dịch chuyển đa chiều, khả năng chịu tải cường độ cao và khả năng thích ứng môi trường mạnh mẽ. Thông qua rèn tích hợp và xử lý chính xác, nó nâng cao hiệu suất kết cấu và có thể xử lý hiệu quả các điều kiện làm việc phức tạp và khắc nghiệt cũng như các chế độ hoạt động tần số cao trong thời gian dài. Nó là thành phần cốt lõi được ưa thích để truyền tải điện trong các thiết bị công nghiệp nặng khác nhau.
Sử dụng nguyên liệu hợp kim có độ bền cao chất lượng cao, sản phẩm được hình thành thông qua quá trình rèn hoàn chỉnh. Cấu trúc tổng thể không có khe hở chung, độ bền cơ bản và độ bền kết cấu của nó vượt xa các sản phẩm hàn thông thường. Điều này đảm bảo tránh được các vấn đề như biến dạng khi tải nặng và gãy xương ngay từ đầu.
Toàn bộ máy được xử lý bằng gia công chính xác CNC. Sai số kích thước của các bộ phận chính có thể kiểm soát được và độ lệch đồng trục nhỏ, đảm bảo độ chính xác của việc lắp ráp bộ phận và ngăn ngừa khe hở lắp ráp quá mức gây ra lỗi chạy giật, lỏng lẻo.
Khớp nối con lăn hình cầu loại WJA trải qua quá trình tối ưu hóa quy trình xử lý nhiệt tổng thể. Điều này đồng thời nâng cao độ cứng tổng thể và độ bền kết cấu của sản phẩm, đạt được sự cân bằng giữa độ cứng và độ dẻo dai. Nó có thể chịu được tác động của tải trọng lớn và tránh hư hỏng do mỏi do tải trọng xen kẽ trong thời gian dài gây ra.
Các con lăn truyền lõi có bề mặt tiếp xúc được mài mịn. Các bề mặt tiếp xúc nhẵn và phẳng, đảm bảo việc chia lưới trơn tru và không bị cản trở trong quá trình vận hành mà không bị kẹt hoặc mòn do dính, giúp giảm đáng kể tổn thất truyền động.
Nhiều cấp độ tiêu chuẩn kiểm tra chất lượng được thực hiện, kiểm soát chặt chẽ các thông số cốt lõi như độ chính xác kích thước, độ đồng trục và độ hở. Điều này kiểm soát chất lượng từ nguồn và đảm bảo sản phẩm có thể chạy liên tục mà không bị lỏng, hỏng hoặc hoạt động không ổn định trong thời gian dài.
- Khả năng chống chịu thời tiết trong phạm vi nhiệt độ rộng: Khớp nối con lăn hình cầu loại WJA có khả năng chịu nhiệt độ cao và thấp tuyệt vời, có khả năng thích ứng với các điều kiện thời tiết khắc nghiệt như tiếp xúc ngoài trời với ánh nắng mặt trời, cực lạnh và ẩm, không bị ảnh hưởng bởi sự thay đổi nhiệt độ thường xuyên và duy trì hoạt động ổn định trong tất cả các mùa.
- Khả năng chống ăn mòn trong môi trường phức tạp: Với cấu trúc bịt kín được gia cố, có thể ngăn chặn hiệu quả sự ăn mòn của bụi, dầu, hơi ẩm từ bên ngoài, mang lại sự bảo vệ toàn diện cho kết cấu truyền động con lăn bên trong, thích hợp cho các xưởng sản xuất khắc nghiệt nhiều bụi, dầu mỡ và ẩm ướt.
- Khả năng thích ứng với các chế độ hoạt động cường độ cao: Nó có thể thích ứng hoàn hảo với các chế độ hoạt động cường độ cao như hoạt động liên tục 24 giờ, khởi động-dừng thường xuyên và chuyển động tịnh tiến của thiết bị, với công suất phát liên tục và ổn định, không bị suy giảm điện năng hoặc hỏng đường truyền.
- Ứng dụng hạng nặng phổ quát: Thích hợp cho các thiết bị công nghiệp nặng khác nhau như cần cẩu, máy luyện kim và máy khai thác mỏ, nó có thể xử lý ổn định các điều kiện tải nặng khắc nghiệt khác nhau và là thành phần hỗ trợ đáng tin cậy cho các hệ thống truyền tải hạng nặng.

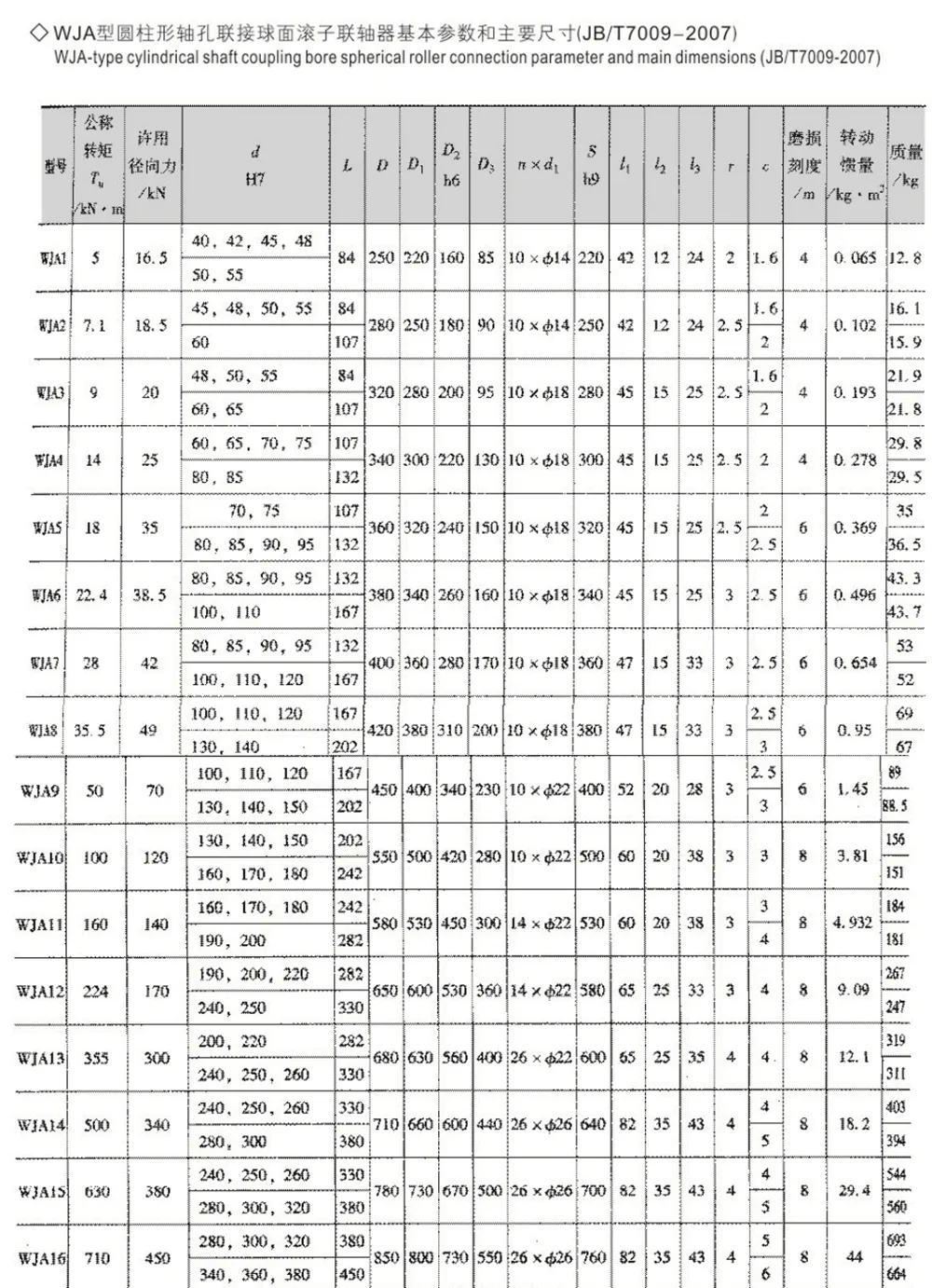

Lưu ý: 1. Mômen quán tính và khối lượng được tính theo đường kính xấp xỉ nhỏ nhất của lỗ trục.
2. Sử dụng đường kính lỗ trục và mức độ Si L nằm ngoài phạm vi của loại rãnh then được liệt kê hoặc loại rãnh then khác, có tham khảo ý kiến của nhà sản xuất.

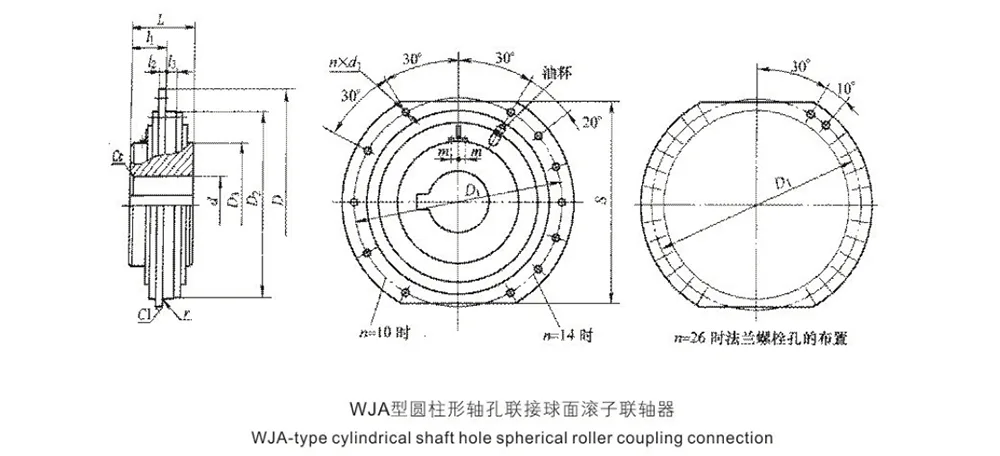

Lỗ trục, hình thức kết nối và kích thước của khớp nối loại WJA phải tuân theo lỗ trục loại J1 và rãnh then loại A hoặc loại B được chỉ định trong GB/T 3852—1997 và độ nhám bề mặt Ra của lỗ trục không được vượt quá 3,2μm.
Deburr khớp nối trước khi cài đặt. Trong quá trình lắp ráp, bôi mỡ bôi trơn vào các khoang con lăn.

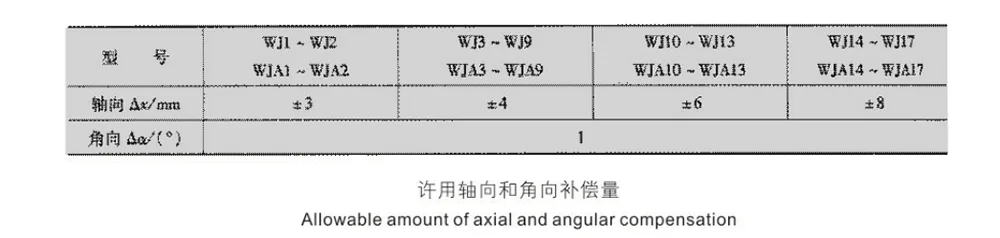

Sau khi lắp ráp, mỗi nửa khớp nối phải có khả năng quay tự do và di chuyển dọc trục với giá trị Δx quy định trong Bảng 4-107.
Câu 1: Ưu điểm cốt lõi của khớp nối con lăn hình cầu loại WJA là gì?
A1: Khớp nối con lăn hình cầu loại WJA sử dụng các lỗ trục hình trụ để kết nối, có tính linh hoạt cao và căn chỉnh lắp ráp đơn giản. Nó cũng duy trì khả năng bù dịch chuyển đa chiều của khớp nối con lăn hình cầu, cân bằng khả năng lắp đặt dễ dàng với độ ổn định truyền động. Nó được thiết kế đặc biệt để thích ứng với hộp số, tang trống và cơ cấu truyền động động cơ của các thiết bị nặng khác nhau.
Câu 2: Nó có thể được sử dụng lâu dài trong môi trường ngoài trời bụi bặm, nhiều dầu mỡ và ẩm ướt không?
Trả lời 2: Sản phẩm được trang bị cấu trúc bịt kín gia cố, có thể ngăn chặn bụi, dầu và hơi nước xâm nhập vào cấu trúc bên trong một cách hiệu quả. Đồng thời, nó có khả năng chống chịu sự thay đổi nhiệt độ tuyệt vời ở cả nhiệt độ cao và thấp, có thể thích nghi với các điều kiện làm việc phức tạp và khắc nghiệt như khu vực ngoài trời, nhà xưởng nhiều bụi và dầu, v.v. để hoạt động lâu dài.
Câu 3: Sản phẩm này có phù hợp với các thiết bị tải nặng thường xuyên khởi động dừng và hoạt động liên tục trong 24 giờ không?
A3: Sản phẩm đã trải qua quá trình xử lý nhiệt tổng thể để tăng cường độ bền và có khả năng chống mỏi tuyệt vời. Nó có thể chịu được tác động của việc khởi động và dừng thường xuyên cũng như hoạt động liên tục đầy tải trong thời gian dài. Sản lượng điện ổn định, tỷ lệ hỏng hóc thấp, phù hợp với các chế độ hoạt động công nghiệp cường độ cao.
- Q4: Lợi thế công nghệ xử lý của sản phẩm loại WJA mang lại lợi ích như thế nào cho hoạt động của thiết bị?
A4: Rèn tích hợp + xử lý chính xác CNC đảm bảo độ chính xác tổng thể của máy, với sai số đồng trục nhỏ và không bị giật trong quá trình vận hành; Việc xử lý mài mịn bề mặt tiếp xúc của con lăn giúp việc chia lưới mịn hơn, tổn thất truyền động thấp hơn và ít có khả năng bị lỏng hoặc hỏng trong thời gian dài hoạt động, giúp giảm đáng kể chi phí bảo trì.
