Khớp nối con lăn hình cầu

Khớp nối con lăn hình cầu là một bộ phận truyền động chuyên dụng được phát triển đặc biệt để giải quyết các điểm yếu quan trọng trong hệ thống truyền động tang trống của cơ cấu cẩu. Nó khắc phục hiệu quả nhiều thiếu sót cố hữu trong khớp nối bánh răng truyền thống, bộ truyền động bánh răng hở và cấu trúc trục khớp nối. Dựa vào sự chia lưới linh hoạt của các con lăn hình cầu để truyền mô-men xoắn, sản phẩm vốn sở hữu đặc tính ổ trục tự điều chỉnh, cho phép tự động thích ứng với các sai lệch góc trong thiết bị. Bố cục cấu trúc của nó nhỏ gọn và nhẹ, đảm bảo nó không chiếm thêm không gian trong cơ cấu xe đẩy. Nó lý tưởng cho các điều kiện vận hành tốc độ thấp, tải nặng và dẫn động bằng tang trống điển hình của thiết bị cẩu; hơn nữa, nó cung cấp phạm vi bao phủ thông số rộng và đảm bảo hoạt động ổn định, đáng tin cậy.

So sánh ưu điểm và nhược điểm của kết cấu khớp nối cầu trục truyền thống

Trong liên kết truyền động giữa trục đầu ra của bộ giảm tốc và tang trống trong cơ cấu nâng của cần trục, các thiết kế truyền thống thường sử dụng khớp nối bánh răng kiểu đĩa, bộ truyền động bánh răng hở hoặc kết nối trục khớp nối trục cố định và trục động. Mỗi loại kết cấu này đều có những hạn chế vận hành riêng biệt làm hạn chế việc bảo trì thiết bị và tính linh hoạt của bố cục kết cấu.

- Khớp nối bánh răng nhiều đĩa loại đĩa (dành cho cần cẩu cỡ nhỏ và vừa): Mặc dù có cấu trúc tổng thể nhỏ gọn và khả năng tích hợp cao nhưng hình dạng phức tạp của chúng dẫn đến chi phí sản xuất cao và khó khăn đáng kể trong quá trình xử lý. Hơn nữa, trọng lượng bản thân đáng kể của chúng cản trở các sáng kiến ​​thiết kế nhẹ cho cần cẩu cỡ nhỏ và vừa, đồng thời các quy trình tháo gỡ và bảo trì sau đó rất bất tiện.

- Bộ truyền động bánh răng hở (dành cho thiết bị có trọng tải nặng): Được sử dụng chủ yếu trong cần cẩu có sức nâng vượt quá 80 tấn, cấu hình này cho phép giảm tốc độ hai giai đoạn và cho phép tăng khoảng cách tâm giữa động cơ và tang trống. Mặc dù có cấu trúc đơn giản nhưng bản chất lộ thiên của các bánh răng dẫn đến điều kiện bôi trơn kém; do đó, bề mặt răng bánh răng rất dễ bị mòn và hỏng nhanh, dẫn đến tỷ lệ hỏng hóc thiết bị tương đối cao.

- Cấu trúc trục khớp nối trục cố định và trục nổi (Thiết kế trục dài): Những thiết kế này cho phép giảm kích thước trục của trống, do đó có không gian lắp đặt nhỏ gọn. Tuy nhiên, chúng đòi hỏi phải sử dụng các cụm trục dài, làm tăng trọng lượng bản thân tổng thể của cơ cấu nâng. Hơn nữa, việc lắp ráp và căn chỉnh bánh răng không thể được thực hiện độc lập; quá trình tháo rời và lắp ráp lại rườm rà, dẫn đến hiệu quả bảo trì thấp.

Cấu trúc sản phẩm và nguyên lý truyền mô-men xoắn

Khớp nối con lăn hình cầu có thành phần cấu trúc được xác định rõ ràng và phương pháp truyền mô-men xoắn được thiết kế khoa học. Bằng cách tận dụng sự chia lưới linh hoạt của các con lăn hình cầu, nó đạt được sự truyền đồng thời cả mô-men xoắn và lực hướng tâm, dẫn đến mức độ linh hoạt khi vận hành cao hơn.

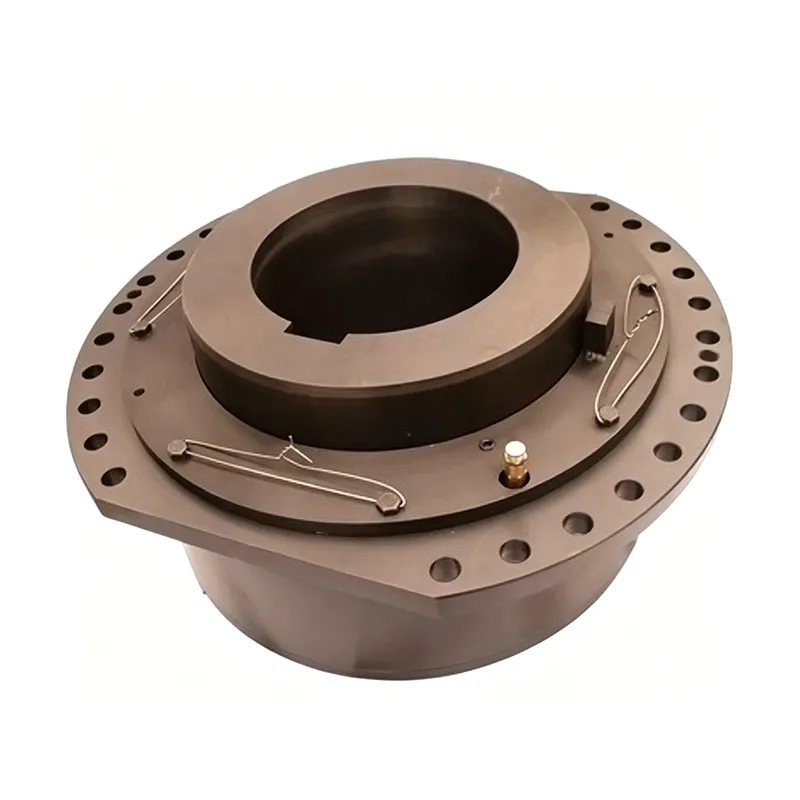

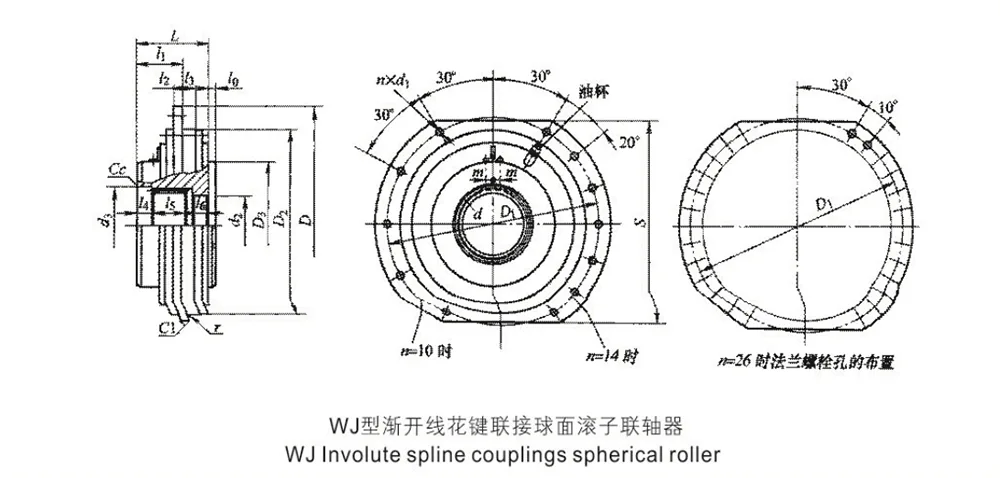

- Cấu hình kết cấu toàn diện: Tổ hợp hoàn chỉnh chủ yếu bao gồm các thành phần cốt lõi như nửa khớp nối, ống bọc ngoài, con lăn hình cầu, vỏ bên trong và vỏ ngoài. Việc sắp xếp các bộ phận được sắp xếp hợp lý—không có các bộ phận chính xác phức tạp, thừa thãi—dẫn đến tỷ lệ hỏng hóc thấp hơn đáng kể.

- Truyền mô-men xoắn chia lưới theo chu vi: Các con lăn hình cầu được phân bố đồng đều dọc theo chu vi của khớp nối, nằm trong các lỗ định vị nằm giữa hai nửa khớp nối và ống bọc ngoài. Thông qua sự tiếp xúc chặt chẽ và tác động nén giữa các con lăn và lỗ khoan tương ứng của chúng, khớp nối đạt được khả năng truyền hai chiều cả mô-men xoắn và tải trọng hướng tâm.

- Phương pháp lắp ráp tiêu chuẩn: Trong quá trình vận hành, một nửa khớp nối được lắp và cố định vào trục đầu ra của hộp số (hộp giảm tốc), đồng thời ống bọc ngoài được liên kết chắc chắn với tang trống cáp bằng bu lông cường độ cao. Cấu hình này đảm bảo phân phối tải đồng đều trong quá trình truyền, tạo ra kết nối an toàn có khả năng chống lỏng cao.

- Đặc tính truyền bánh răng linh hoạt: Cơ cấu truyền động tổng thể gần giống với khớp nối bánh răng loại chốt đàn hồi. Nó dựa vào khả năng truyền lực linh hoạt do các bộ phận lăn cung cấp để giảm thiểu một cách hiệu quả các vấn đề về tác động cứng và mài mòn thường liên quan đến hệ thống chia lưới cứng.

Đặc điểm hoạt động cốt lõi và khả năng bồi thường

Khớp nối con lăn hình cầu có chức năng tự căn chỉnh vốn có, cho phép nó tự động thích ứng với những sai lệch vận hành trong thiết bị. Nó giải quyết một cách hiệu quả các vấn đề thường gặp trong việc nâng máy móc—chẳng hạn như lắp đặt sai lệch và thay đổi biến dạng khi vận hành—làm cho nó trở nên lý tưởng cho hoạt động nặng nhọc, lâu dài.

1. Hiệu suất bù tự điều chỉnh: Thể hiện các đặc tính hoạt động của ổ trục tự điều chỉnh, khớp nối bù chính xác cho độ lệch góc giữa trục đầu ra của hộp số và trục tang trống, từ đó xử lý cả lỗi lắp ráp ban đầu và sự dịch chuyển biến dạng động trong quá trình vận hành.

2. Khả năng thích ứng với chuyển vị tương đối hai chiều: Khớp nối đồng thời điều chỉnh các dạng dịch chuyển tương đối khác nhau giữa hai trục, bù đắp linh hoạt các ứng suất sinh ra trong quá trình vận hành thiết bị. Điều này ngăn ngừa các hư hỏng như kẹt trục (ứng suất bị khóa), mài mòn bất thường và hiện tượng giật hộp số.

3. Truyền động chịu tải ổn định: Khớp nối xử lý đồng thời cả việc truyền mô-men xoắn vận hành và hỗ trợ tải trọng hướng tâm. Cấu trúc chịu lực của nó được thiết kế tối ưu, đảm bảo hiệu suất không trơn trượt và không bị trôi trong quá trình vận hành nặng, tốc độ thấp, kéo dài. Độ ổn định truyền động của nó vượt trội đáng kể so với cấu trúc bánh răng hở truyền thống.

Ưu điểm về kết cấu

So với các cấu trúc truyền động nâng truyền thống, Khớp nối con lăn hình cầu mang lại những lợi thế khác biệt về thiết kế nhẹ, bố trí không gian, dễ lắp đặt và độ tin cậy tổng thể. Những thuộc tính này làm cho nó đặc biệt phù hợp để đáp ứng các yêu cầu khắt khe về không gian và bố trí của xe nâng.

1. Thiết kế nhỏ gọn và nhẹ: Với kích thước tổng thể nhỏ và trọng lượng bản thân thấp, thiết bị này giúp loại bỏ nhu cầu sử dụng thêm trục dài hoặc bộ truyền bánh răng phức tạp. Điều này làm giảm đáng kể trọng lượng tổng thể của cơ cấu và tối ưu hóa cách bố trí cấu trúc của xe cẩu.

2. Lắp đặt và bảo trì thuận tiện: Thiết kế có cấu trúc gọn gàng và logic lắp ráp đơn giản, không yêu cầu quy trình vận hành phức tạp. Nhiệm vụ lắp ráp và bảo trì có thể được thực hiện độc lập, giải quyết hiệu quả các điểm yếu thường gặp liên quan đến cấu trúc truyền thống—cụ thể là khó khăn khi tháo/lắp lại và không có khả năng thực hiện các điều chỉnh riêng lẻ.

3. Độ tin cậy vận hành cao: Bằng cách loại bỏ các sai sót vốn có của các bánh răng hở—dễ bị mòn—cấu trúc gắn kết con lăn kèm theo hầu như không bị ảnh hưởng bởi các yếu tố môi trường. Nó đảm bảo hoạt động trơn tru, tốc độ thấp với tiếng ồn tối thiểu, khiến nó phù hợp lý tưởng với các điều kiện vận hành liên tục điển hình của thiết bị nâng.

Khả năng thích ứng điều kiện hoạt động và phạm vi tham số

Sản phẩm cung cấp nhiều thông số và khả năng thích ứng đặc biệt với các điều kiện hoạt động khác nhau. Nó được thiết kế đặc biệt để phù hợp với các yêu cầu truyền động chuyên dụng của máy nâng, với các thông số kỹ thuật hoạt động tuân thủ nghiêm ngặt các tiêu chuẩn công nghiệp nặng.

- Tình huống thiết bị có thể áp dụng: Khớp nối con lăn hình cầu chủ yếu được sử dụng trong cơ cấu nâng cần cẩu, hệ thống truyền động tang trống tốc độ thấp và thiết bị truyền động đa năng tương tự. Nó được thiết kế đặc biệt để phục vụ các yêu cầu khắt khe của ngành nâng đối với các hoạt động tốc độ thấp, tải nặng và liên tục.

- Phạm vi nhiệt độ hoạt động: Có khả năng hoạt động ổn định và bình thường trong phạm vi nhiệt độ môi trường xung quanh từ -25°C đến +28°C, giúp thiết bị phù hợp với môi trường tiêu chuẩn trong nhà cũng như các hoạt động nâng hạ ngoài trời không quá khắc nghiệt.

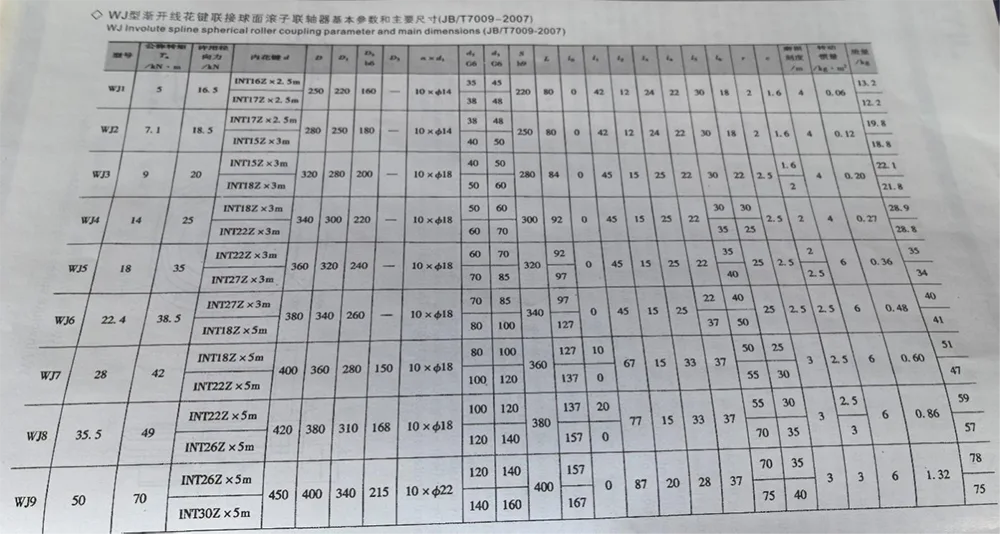

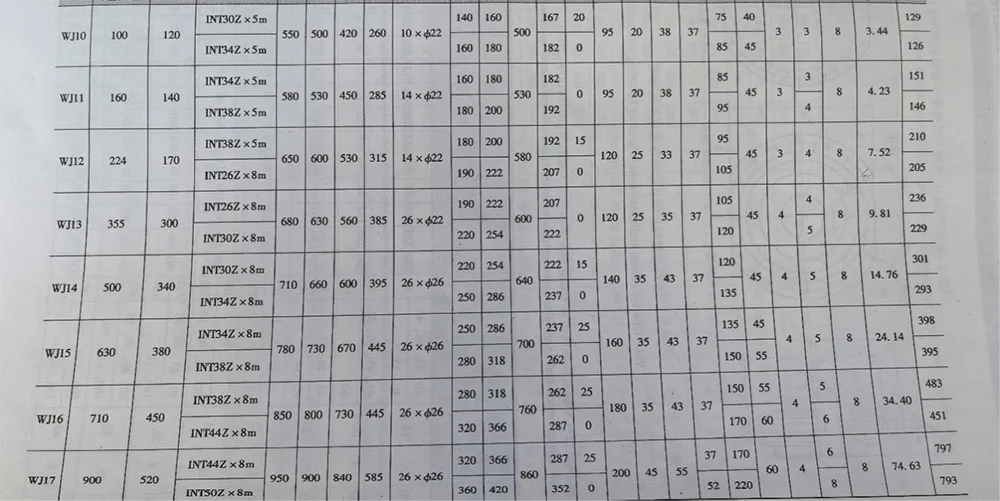

- Phạm vi công suất mô-men xoắn: Phạm vi truyền mô-men xoắn định mức trải dài từ 5.000 N·m đến 900.000 N·m, đáp ứng hiệu quả các yêu cầu truyền động của thiết bị nâng từ quy mô nhỏ đến trung bình đến máy móc quy mô lớn.

- Giới hạn tải hướng tâm: Có khả năng chịu được lực hướng tâm trong khoảng từ 16.500 N đến 450.000 N. Khả năng chịu tải hướng tâm mạnh mẽ của nó đảm bảo nó có thể xử lý hiệu quả các lực hướng tâm nặng thường liên quan đến hệ thống nâng dạng tang trống.
