Khớp nối chốt đàn hồi loại HL

Không giống như khớp nối đàn hồi dựa trên cao su, Khớp nối chốt đàn hồi loại HL sử dụng nylon có độ bền cao cho các chân truyền của nó, tận dụng độ bền vốn có và khả năng chống cắt của vật liệu nylon để tạo điều kiện truyền tải điện. Trong khi các phương pháp truyền động trực tiếp cứng nhắc truyền thống dễ gặp phải các vấn đề phổ biến như mòn rãnh then, gãy linh kiện, rung thiết bị và tiếng ồn bất thường, sản phẩm này mang đến một giải pháp hoàn hảo; nó dựa vào các chốt nylon để giảm tác động khi khởi động và dừng đồng thời giảm rung động do tải trọng xen kẽ gây ra.

Khả năng thiết kế

1. Chất liệu của các bộ phận đàn hồi là vải lanh nên có độ cứng và khả năng chống mài mòn cao, ứng dụng trong các trường hợp có tính ăn mòn.

2. Bề mặt tròn của vòng phanh kim loại được vận hành bằng phương pháp dập tắt.

3. Kích thước lỗ khoan, kích thước rãnh then và phương pháp chỉ định của khớp nối tuân theo các yêu cầu của GB/T 3852-1977, "Loại kết nối và kích thước của lỗ trục". Các lỗ của hai nửa khớp nối có thể được lựa chọn độc lập và kết hợp theo bất kỳ cấu hình nào.

4. Nhiệt độ làm việc: Từ-20 đến +70oC.

5. Tiêu chuẩn gốc là tiêu chuẩn quốc tế GB5051-85.

Đánh dấu lưu ý:

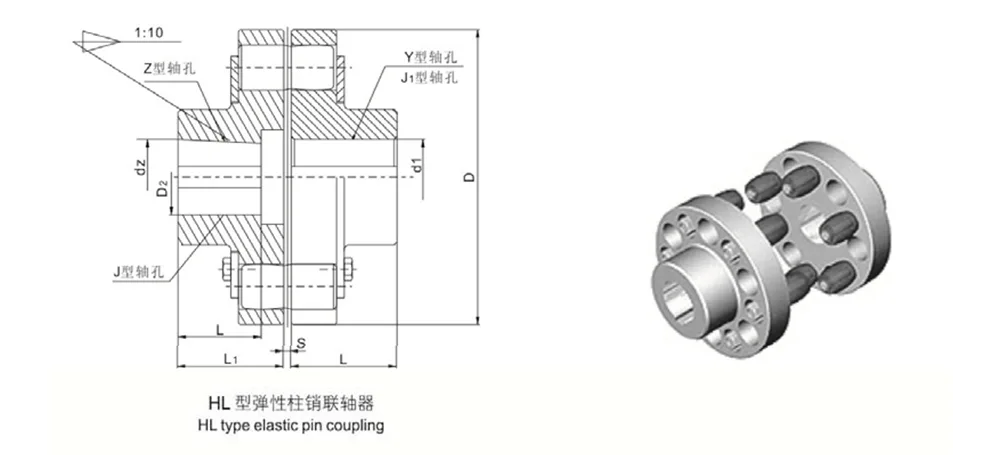

Đối với loại Zand J có lỗ đối diện, chiều dài phù hợp không bao gồm, giá trị L như hình vẽ bên dưới

Đánh dấu mẫu:

Khớp nối chốt đàn hồi loại HL6

Đầu truyền động: Lỗ trục loại Y, rãnh then loại A, d1 là 65mm, L là 142mm

Đầu dẫn động: Lỗ trục loại Y, rãnh then loại A, d2 là 75mm, L là 142mm

Khớp nối: HL6 YA75×142YA65×142 GB/T5014-2003

Chất liệu chốt là lylon MC6

Để cải thiện tình trạng cảm ứng và bù công suất, một đầu của chốt phải được chế tạo thành hình trống.

Sự phù hợp trong hoạt động

Khớp nối chốt đàn hồi loại HL đã được tối ưu hóa đặc biệt cho các môi trường vận hành tiêu chuẩn được đặc trưng bởi việc khởi động/dừng thường xuyên và tải không ổn định. Nó tương thích với phần lớn các thiết bị cơ khí đa năng có tải ở mức trung bình, từ đó tối ưu hóa trạng thái vận hành thiết bị ngay từ nguồn.

- Khả năng thích ứng với đảo chiều thường xuyên: Được thiết kế đặc biệt cho các hệ thống truyền động yêu cầu khởi động/dừng lặp đi lặp lại và chuyển hướng liên tục, các thành phần nylon đàn hồi có đủ độ bền để chịu được tải trọng va đập tạo ra bởi các hướng luân phiên trong thời gian dài, ngăn ngừa hiệu quả các vấn đề liên quan đến lão hóa hoặc đứt gãy vật liệu.

- Biến động tải đệm: Khi gặp dao động tải nhỏ hoặc tải cực đại nhất thời trong quá trình vận hành, các chốt nylon tận dụng tính đàn hồi vốn có của chúng để đệm tác động và tiêu tán lực, từ đó ngăn chặn tiếng ồn truyền động và rung động của thiết bị do mất ổn định tải.

- Giảm thiểu nhược điểm của kết nối cứng: Đóng vai trò thay thế cho khớp nối cứng một mảnh truyền thống, sản phẩm này làm giảm tác động khắc nghiệt liên quan đến kết nối trực tiếp cứng, loại bỏ hiệu quả các lỗi thiết bị phổ biến như gãy linh kiện, mòn rãnh then, rung thân máy và tiếng ồn khi vận hành.

Bảo vệ an toàn

- Cơ chế bảo vệ quá tải hy sinh: Trong trường hợp các điều kiện vận hành bất thường—chẳng hạn như thiết bị bị kẹt, chết máy hoặc quá tải tạm thời—các chốt nylon bên trong được thiết kế để hỏng trước tiên do đứt gãy do cắt, do đó chủ động cắt đứt toàn bộ đường truyền mô-men xoắn. - Bảo vệ thiết bị lõi có giá trị cao: Quá tải được ngăn chặn một cách hiệu quả bằng cách cắt các chốt đàn hồi, ngăn không cho chúng lan truyền đến các bộ phận kết cấu hạ lưu. Điều này cung cấp khả năng bảo vệ mạnh mẽ cho các bộ phận cốt lõi đắt tiền—chẳng hạn như động cơ, bộ giảm tốc và trục xoay—bảo vệ chúng khỏi những hư hỏng không thể khắc phục.

- Bảo vệ ổn định về mặt cơ học: Toàn bộ cơ chế bảo vệ hoàn toàn mang tính chất cơ học; nó vẫn không bị ảnh hưởng bởi các yếu tố như mất điện, mất tín hiệu hoặc nhiễu môi trường. Do đó, độ ổn định bảo vệ của nó vượt xa các hệ thống an toàn dựa trên báo động điện tử, khiến nó trở nên lý tưởng cho các môi trường xưởng công nghiệp phức tạp và khắc nghiệt.

Khả năng tương thích hoạt động

So với các khớp nối đàn hồi tiêu chuẩn, Khớp nối chốt đàn hồi loại HL cung cấp khả năng chịu tải cao hơn và đáp ứng nhiều tình huống ứng dụng hơn. Nó có khả năng cung cấp đồng thời nhiều loại thiết bị truyền tải trung bình khác nhau trong nhiều ngành công nghiệp.

- Trọng tâm ứng dụng mục tiêu: Được thiết kế chủ yếu cho môi trường vận hành tải trung bình, nó phù hợp lý tưởng cho các thiết bị cơ khí liên quan đến việc dừng khởi động thường xuyên, đảo chiều và tải va đập xen kẽ. Nó giải quyết một cách hiệu quả những thiếu sót trong ngành—đặc biệt là khả năng chịu tải không đủ của khớp nối cao su và thiếu khả năng hấp thụ sốc vốn có trong khớp nối cứng.

- Tính linh hoạt giữa các ngành: Khả năng tương thích của sản phẩm không bị hạn chế bởi danh mục thiết bị; nó có thể được triển khai thành công trong máy khai thác mỏ, cơ sở sản xuất công nghiệp toàn diện, các máy xử lý công nghiệp nhẹ khác nhau, cũng như máy móc chất lỏng như máy bơm nước và quạt.

- Khả năng thích ứng với thiết bị mới và hiện có: Với kích thước được tiêu chuẩn hóa, khớp nối có thể được lắp đặt sẵn trực tiếp dưới dạng thành phần OEM trong thiết bị mới. Nó cũng đóng vai trò như một sự thay thế lý tưởng cho các khớp nối cũ, mòn trong máy móc hiện có; quá trình trang bị thêm có độ khó thấp và không yêu cầu sửa đổi cấu trúc truyền động ban đầu của thiết bị.

Tại sao chọn Jiteng?

Là nhà sản xuất ban đầu của Khớp nối chốt đàn hồi loại HL, công ty chúng tôi đã dành nhiều năm cho hoạt động R&D và sản xuất các khớp nối đàn hồi và bộ hạn chế mô-men xoắn khác nhau. Chúng tôi cung cấp các dịch vụ hỗ trợ toàn diện, toàn diện cho người mua trong nước và quốc tế—bao gồm mọi giai đoạn từ kiểm soát chất lượng sản phẩm và giao hàng đến lựa chọn sản phẩm và hỗ trợ sau bán hàng.

1. R&D & Sản xuất nội bộ với kiểm soát chất lượng nghiêm ngặt:

Toàn bộ loạt khớp nối loại HL được sản xuất tích hợp trong nhà. Các chốt đàn hồi bằng nylon—thành phần duy nhất được gia công bên ngoài—được sản xuất bằng cách sử dụng nguyên liệu thô chịu mài mòn, có độ tinh khiết cao và được mua sắm nghiêm ngặt. Mỗi lô đều trải qua quá trình kiểm tra mô-men xoắn và lực cắt nghiêm ngặt trước khi rời khỏi nhà máy.

2. Kho dồi dào và giao hàng hiệu quả:

Chúng tôi duy trì sẵn một kho các mẫu khớp nối tiêu chuẩn và chốt nylon dự phòng. Chúng tôi được trang bị để thực hiện các đơn đặt hàng từ mẫu đơn lẻ đến mua số lượng lớn với quy mô lớn, do đó loại bỏ thời gian thực hiện kéo dài thường liên quan đến chu kỳ sản xuất tùy chỉnh.

3. Dịch vụ lựa chọn sản phẩm miễn phí, chính xác

Đội ngũ kỹ thuật của chúng tôi phân tích các yếu tố như loại tải thiết bị, tần số khởi động-dừng và thông số đường kính trục để phân biệt giữa dòng sản phẩm chốt đàn hồi HL và ống bọc đàn hồi TL, từ đó đưa ra giải pháp khớp nối phù hợp nhất cho từng khách hàng.

4. Hỗ trợ hậu mãi toàn diện, trọn đời

Chúng tôi cung cấp miễn phí các bản vẽ kích thước và hướng dẫn lắp đặt, đồng thời cung cấp hướng dẫn kỹ thuật từ xa dành riêng cho khách hàng nước ngoài. Ngoài ra, chúng tôi hỗ trợ tùy chỉnh kích thước lỗ khoan và chốt không chuẩn với mức độ cứng chuyên dụng để đảm bảo khả năng tương thích với thiết bị hoạt động trong các điều kiện riêng.
