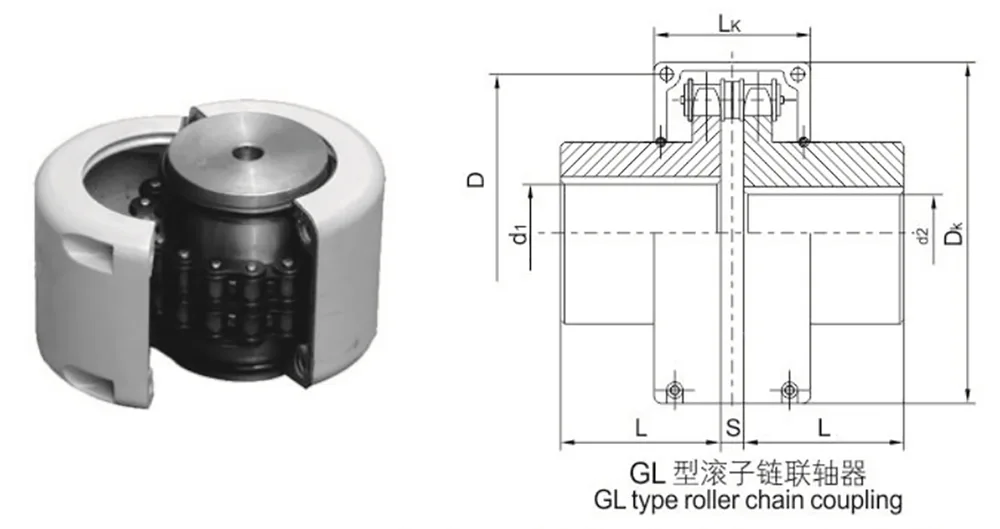

Khớp nối xích con lăn loại GL

Khớp nối xích con lăn loại GL là một đầu nối bán cứng cổ điển trong lĩnh vực truyền tải công nghiệp hạng nặng. Không giống như các khớp nối đàn hồi làm bằng cao su hoặc nylon, sản phẩm này không có các bộ phận đệm đàn hồi; thay vào đó, nó dựa vào hoạt động chia lưới của xích con lăn hai hàng và đĩa xích kép để truyền lực. Thiết kế này kết hợp hiệu quả đặc tính khả năng chịu tải cao của khớp nối cứng với khả năng bù lệch điển hình của khớp nối linh hoạt.

Khả năng kết cấu

Chuỗi khớp nối xích con lăn song công phải phù hợp với quy định của "xích con lăn chính xác bước ngắn dùng để truyền" của GB1243.1-83.

Hình thức và kích thước rãnh then phải phù hợp với quy định của GB/T 3852-1997.

Cấu trúc và kích thước vỏ bọc nhà ở có thể được lựa chọn theo yêu cầu của khách hàng.

Đánh dấu phải phù hợp với GB/T 3852-1997.

Cấu trúc đơn giản, Khớp nối xích con lăn loại GL thuận tiện cho việc lắp ráp và tháo rời, không áp dụng cho việc truyền động lùi với tải trọng tác động.

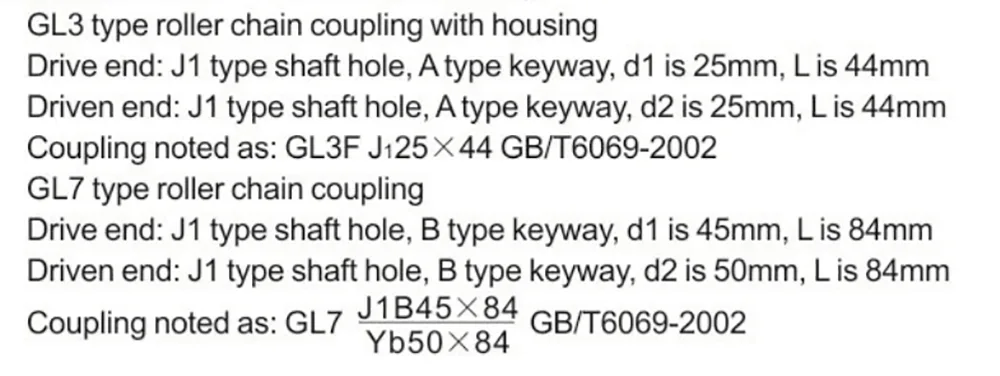

Đánh dấu mẫu (vui lòng thêm “F” khi có nhà ở)

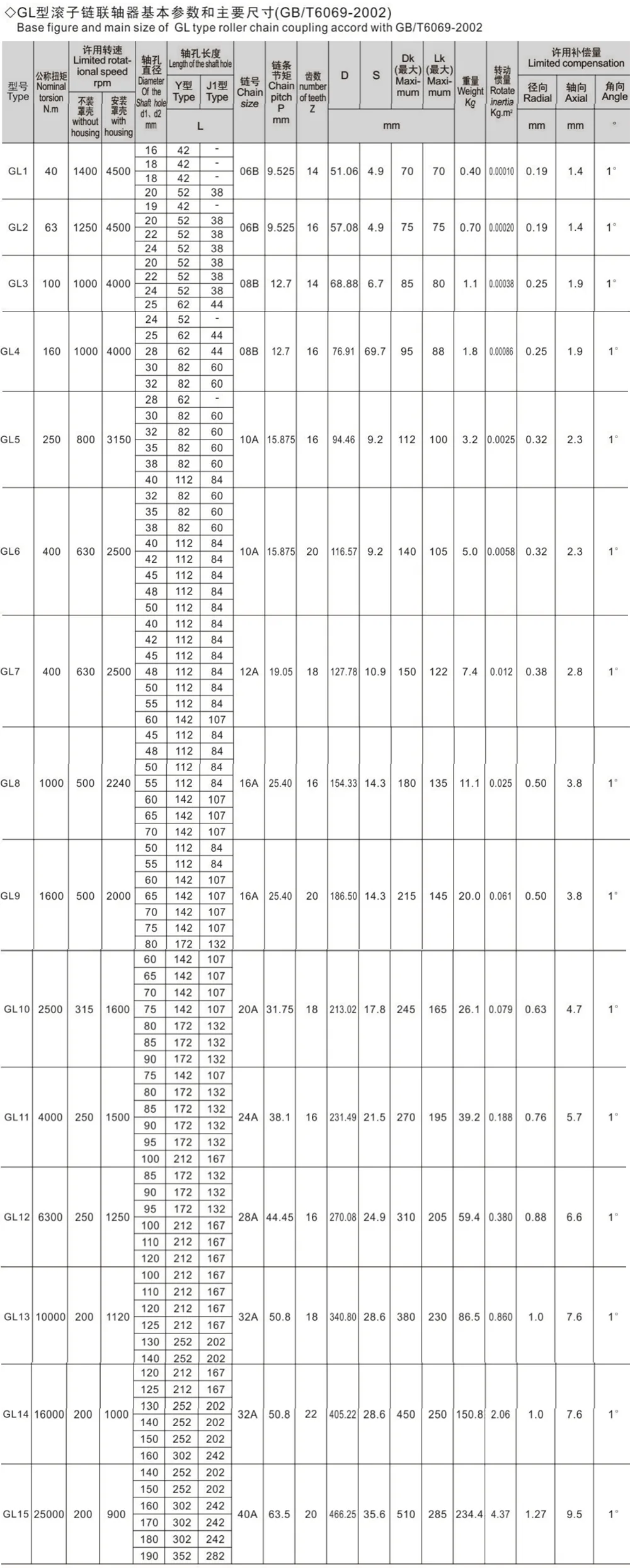

Lưu ý: Giá trị quán tính quay và trọng lượng của khớp nối trong bảng trên tương tự nhau.

Điểm nổi bật chính

Khớp nối xích con lăn loại GL tự hào có khả năng tương thích đặc biệt với môi trường, không bị ảnh hưởng bởi bụi, độ ẩm, ô nhiễm dầu hoặc nhiệt độ khắc nghiệt. Nó có khả năng hoạt động liên tục, đầy tải trong phạm vi nhiệt độ cực rộng từ -40°C đến +120°C. Thiết bị này có độ cứng truyền tổng thể cao, hiệu suất truyền vượt trội, tỷ lệ hỏng hóc thấp và yêu cầu bảo trì tối thiểu. Được phát triển đặc biệt cho thiết bị hạng nặng hoạt động ở tốc độ thấp đến trung bình với chu kỳ làm việc liên tục, không bị gián đoạn, nó giải quyết các vấn đề phổ biến liên quan đến khớp nối truyền thống—chẳng hạn như dễ bị lão hóa, nhiễm bẩn và khả năng chịu nhiệt kém—làm cho nó trở thành bộ phận truyền tiêu chuẩn tiết kiệm chi phí nhất cho các điều kiện vận hành phức tạp, tải cao.

Sự phù hợp trong hoạt động

- Khả năng tương thích đặc biệt với môi trường: Không giống như các khớp nối đàn hồi truyền thống—rất dễ bị lão hóa và hư hỏng do bụi, hơi ẩm và nhiệt độ cao—Khớp nối xích con lăn loại GL không chứa các vật liệu dễ bị lão hóa như cao su hoặc nylon. Nó đảm bảo hoạt động ổn định, lâu dài trong môi trường khắc nghiệt có đặc điểm là tích tụ nhiều bụi, độ ẩm, nước đọng và ô nhiễm dầu nhỏ, thể hiện khả năng chịu đựng cực kỳ cao đối với các điều kiện môi trường bất lợi.

- Khả năng chịu nhiệt độ cực rộng: Được chế tạo hoàn toàn từ các bộ phận kim loại, thiết bị không bị ảnh hưởng bởi sự dao động nhiệt độ. Được đánh giá chính thức cho phạm vi nhiệt độ hoạt động từ -40°C đến +120°C, nó có khả năng xử lý các hoạt động ngoài trời đòi hỏi khắt khe trong môi trường sản xuất có nhiệt độ cao và lạnh khắc nghiệt trong nhà xưởng, khiến nó trở nên lý tưởng cho các thiết bị công nghiệp nặng hoạt động ngoài trời, nơi có sự thay đổi đáng kể về nhiệt độ theo mùa.

- Phù hợp cho hoạt động liên tục ở tải nặng: Với khả năng chịu tải tổng thể mạnh mẽ và độ cứng truyền động cao, khớp nối đảm bảo truyền tải điện mà hầu như không bị thất thoát năng lượng, nhờ đó cho phép thiết bị hoạt động liên tục ở mức đầy tải trong thời gian dài. Được thiết kế nguyên bản để phù hợp với các điều kiện tải từ trung bình đến nặng, loại bỏ hiệu quả các lỗi thường gặp như trượt, gãy và lỗi vận hành khi chịu tải nặng.

Kịch bản ứng dụng

Tận dụng sự kết hợp toàn diện giữa khả năng chịu nhiệt cao, khả năng chống bụi bẩn, khả năng chịu tải cao và yêu cầu bảo trì thấp, Khớp nối xích con lăn loại GL đã được áp dụng rộng rãi trong nhiều ngành công nghiệp nặng khác nhau—bao gồm cả máy móc công nghiệp cố định và thiết bị nông nghiệp di động.

- Thiết bị khai thác mỏ & luyện kim: Tương thích với nhiều loại máy móc khai thác mỏ và hệ thống băng tải luyện kim; được thiết kế để chịu được những thách thức vận hành đặc biệt của môi trường dưới lòng đất—đặc trưng bởi mức độ bụi cao, độ ẩm cao và biến động nhiệt độ ban ngày đáng kể—đóng vai trò là sự thay thế mạnh mẽ cho các khớp nối loại đàn hồi dễ tiêu hao.

- Máy hóa chất & vật liệu xây dựng: Lý tưởng để sử dụng với thiết bị trộn hóa chất và hệ thống truyền động chuyên dụng trong dây chuyền sản xuất vật liệu xây dựng; có khả năng chịu được sự tiếp xúc với môi trường hóa chất dễ bay hơi và môi trường lò nung nhiệt độ cao, đồng thời hoàn toàn thích nghi để hoạt động liên tục 24 giờ.

- Thiết bị Nông nghiệp & Băng tải: Thích hợp cho máy thu hoạch và làm đất nông nghiệp, cũng như các băng tải vật liệu khác nhau, quạt công nghiệp quy mô lớn và các bộ giảm tốc liên quan; được thiết kế để hoạt động đáng tin cậy trong môi trường ngoài trời phức tạp đặc trưng bởi sự tiếp xúc với bùn và bụi.

- Hạn chế sử dụng: Sản phẩm này được thiết kế chủ yếu cho các tình huống vận hành liên tục, tải nặng và tốc độ trung bình đến thấp. Nó phù hợp nhất để truyền tải điện ở trạng thái ổn định trong môi trường khắc nghiệt và không được khuyến nghị cho các thiết bị truyền tải chính xác có tốc độ quay cực cao hoặc chu kỳ khởi động-dừng thường xuyên với sự đảo chiều nhanh chóng.

Câu hỏi thường gặp

- Q1: Sự khác biệt cơ bản giữa Khớp nối xích con lăn loại GL và khớp nối chốt đàn hồi hoặc loại lốp là gì?

A1: Loại GL sử dụng cơ cấu chia lưới bánh xích và xích hoàn toàn bằng kim loại, thể hiện thiết kế kết cấu kết hợp cứng-linh hoạt. Nó không chứa các thành phần cao su hoặc nylon dễ bị lão hóa, mang lại những lợi thế khác biệt về khả năng chịu nhiệt cao, chống bụi và kéo dài tuổi thọ. Ngược lại, khớp nối loại đàn hồi dựa vào các thành phần đàn hồi để hấp thụ sốc; chúng có giới hạn trên về khả năng chịu nhiệt thấp hơn, dễ bị ăn mòn do dầu mỡ và thường phù hợp hơn với môi trường vận hành tiêu chuẩn, nhiệt độ phòng và sạch sẽ.

- Câu 2: Khả năng chịu nhiệt độ tối đa của khớp nối này là bao nhiêu?

Đáp 2: Sản phẩm được thiết kế để hoạt động trong phạm vi nhiệt độ từ -40°C đến 120°C. Cấu trúc hoàn toàn bằng kim loại của nó giúp loại bỏ các vấn đề về độ cứng và nứt của chất đàn hồi thường thấy ở các loại khớp nối khác. Do đó, thiết bị ngoài trời sử dụng khớp nối này có thể được khởi động và vận hành trực tiếp ngay cả trong điều kiện mùa đông cực lạnh mà không cần làm nóng trước hoặc các biện pháp bảo vệ, khiến nó trở nên lý tưởng cho các máy móc công nghiệp nặng hoạt động ngoài trời ở các khu vực phía Bắc.

- Câu 3: Bảo trì định kỳ có khó không?

A3: Độ khó bảo trì tổng thể là cực kỳ thấp; so với các bộ phận truyền động khác, sản phẩm này yêu cầu bảo trì ít thường xuyên hơn. Nó chỉ yêu cầu bổ sung định kỳ một lượng nhỏ chất bôi trơn cho xích con lăn hai hàng, loại bỏ nhu cầu tháo rời và thay thế các bộ phận bị mòn thường xuyên, từ đó giảm đáng kể chi phí vận hành và bảo trì lâu dài.
