Jiteng là nhà sản xuất và cung cấp chuyên nghiệp Khớp nối chốt ống bọc đàn hồi loại TL tại Trung Quốc. Hiện nay, thành phần khớp nối linh hoạt này được sử dụng rộng rãi trong lĩnh vực truyền tải điện quy mô vừa và nhỏ, dựa vào cấu trúc kết hợp của các chốt và ống bọc cao su đàn hồi để tạo điều kiện truyền tải điện. Không giống như các khớp nối cứng—không có khả năng đệm và có nguy cơ làm hỏng trục hoặc bánh răng chính trong điều kiện quá tải—sản phẩm này tận dụng đặc tính linh hoạt của ống bọc cao su đàn hồi để hấp thụ chấn động và rung động tạo ra trong quá trình khởi động và tắt thiết bị, đồng thời cung cấp cơ chế bảo vệ quá tải chuyên dụng.
1. Do sự biến dạng của ống bọc đàn hồi và độ hở răng giữa các lỗ vòng của khớp nối một nửa, khớp nối có một số tính chất bù của tính chất cách ly và dịch chuyển tương đối.
2. Nhiệt độ làm việc từ -20oC đến + 70oC
3. Hình thức rãnh then, kích thước lỗ trục và phương pháp đánh dấu phải phù hợp với quy định trước của GB/T3852-1977 và 《kích thước dạng kết nối và lỗ trục của khớp nối》

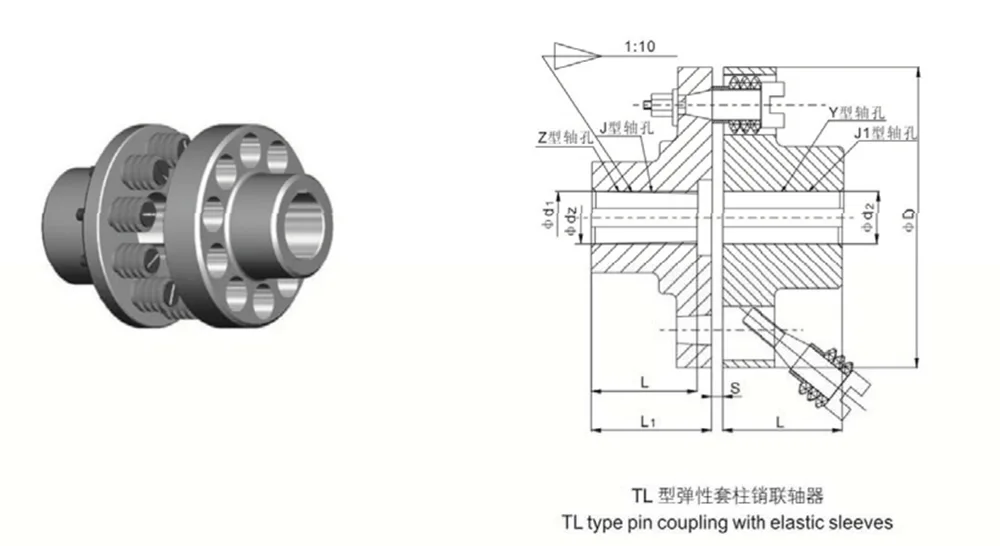

Đối với loại Z và J có lỗ đối, chiều dài phù hợp không bao gồm lỗ đối, giá trị L như hình vẽ bên dưới.
Mã chuẩn của loại cũ là GB4323-84
Khớp nối chốt bọc đàn hồi loại TL phù hợp với các tình huống làm việc chung với công suất trung bình và nhỏ, tốc độ trung bình và thấp, khởi động thường xuyên và quay tiến-lùi thường xuyên.
Nó có khả năng đệm và giảm rung vừa phải và có thể hấp thụ tác động thông thường, nhưng nó không áp dụng được trong điều kiện làm việc có tác động mạnh và rung động nghiêm trọng.
Nó phù hợp nhất cho các thiết bị có đế gắn cứng và độ chính xác căn chỉnh cao.
Khớp nối chốt bọc đàn hồi loại TL có cơ chế bảo vệ quá tải thụ động tích hợp với logic đơn giản, trực quan. Nó được thiết kế đặc biệt để giải quyết các điểm yếu quan trọng của ngành—chẳng hạn như kẹt thiết bị, ngừng hoạt động hoặc hư hỏng máy chủ do sốc quá tải tức thời trong máy móc cỡ nhỏ đến vừa—từ đó tạo điều kiện cho chiến lược bảo vệ theo cấp độ.
- Thiết kế giảm áp suất quá tải chuyên dụng: Trong toàn bộ cụm truyền động, ống bọc cao su đàn hồi đóng vai trò là bộ phận tiêu hao cốt lõi. Trong điều kiện tải hoạt động bình thường, ống bọc ngoài cung cấp khả năng giảm chấn và truyền mô-men xoắn ổn định; tuy nhiên, trong trường hợp xảy ra các điều kiện bất thường—chẳng hạn như kẹt vật liệu, động cơ ngừng hoạt động hoặc quá tải tức thời—ống bọc đàn hồi được thiết kế để trở thành bộ phận đầu tiên chịu nén, mài mòn và hỏng hóc sau đó.
- Cách ly lực sốc quá tải: Khi ống bọc đàn hồi bị hỏng, đường truyền mô-men xoắn sẽ tự động bị gián đoạn. Điều này cách ly một cách hiệu quả các lực sốc quá tải, ngăn chúng lan truyền sâu hơn xuống chuỗi truyền động và do đó bảo vệ cơ bản các bộ phận quan trọng, có giá trị cao như động cơ, trục chính, vòng bi và bộ giảm tốc.
- Giải pháp bảo vệ hiệu quả về chi phí: Ngược lại với những hư hỏng tốn kém có thể gây ra cho toàn bộ cụm máy, việc khắc phục lỗi chỉ cần thay thế ống bọc đàn hồi chi phí thấp. Điều này cho phép giải quyết các hư hỏng liên quan đến quá tải với chi phí tối thiểu, tránh được chi phí sửa chữa quá cao cũng như các quy trình bảo trì phức tạp.
Khi so sánh với các khớp nối cứng và khớp nối đàn hồi cao cấp tương đương, Khớp nối chốt bọc đàn hồi loại TL thể hiện những lợi thế đáng kể trên ba khía cạnh chính: chi phí mua sắm ban đầu, tỷ lệ sai sót và chi phí phụ tùng thay thế. Điều này làm cho nó trở thành một lựa chọn lý tưởng cho việc tích hợp và mua sắm thiết bị quy mô lớn.
- Chi phí có thể kiểm soát thông qua sản xuất hàng loạt: Tận dụng các quy trình sản xuất hoàn thiện, tiêu chuẩn hóa và các bộ phận được sản xuất hàng loạt, quy trình sản xuất được sắp xếp hợp lý và hiệu quả. Do đó, giá xuất xưởng vẫn rất phải chăng, rất phù hợp cho việc tích hợp số lượng lớn của các nhà sản xuất thiết bị và để duy trì hàng tồn kho sẵn có của các nhà phân phối.
- Cấu trúc ổn định và tỷ lệ hỏng hóc thấp: Với số lượng bộ phận bên trong tối thiểu và không có cấu trúc phức tạp, phụ thuộc vào độ chính xác, khớp nối không chứa các bộ phận chính xác dễ vỡ dễ bị hư hỏng. Nó có khả năng chịu được thời gian hoạt động liên tục kéo dài bao gồm việc khởi động và dừng thường xuyên, dẫn đến khả năng xảy ra lỗi vận hành cực kỳ thấp trong quá trình sử dụng hàng ngày.
- Phụ tùng thay thế phổ dụng và giá cả phải chăng: Các bộ phận dễ bị mài mòn—chẳng hạn như ống bọc đàn hồi—là các bộ phận tiêu chuẩn của ngành. Chúng được cung cấp rộng rãi trên thị trường thông qua nhiều kênh mua sắm, dẫn đến chi phí thay thế từng bộ phận riêng lẻ cực kỳ thấp. So với các khớp nối cứng truyền thống, hiệu quả chi phí và giá trị tổng thể vượt trội hơn đáng kể.

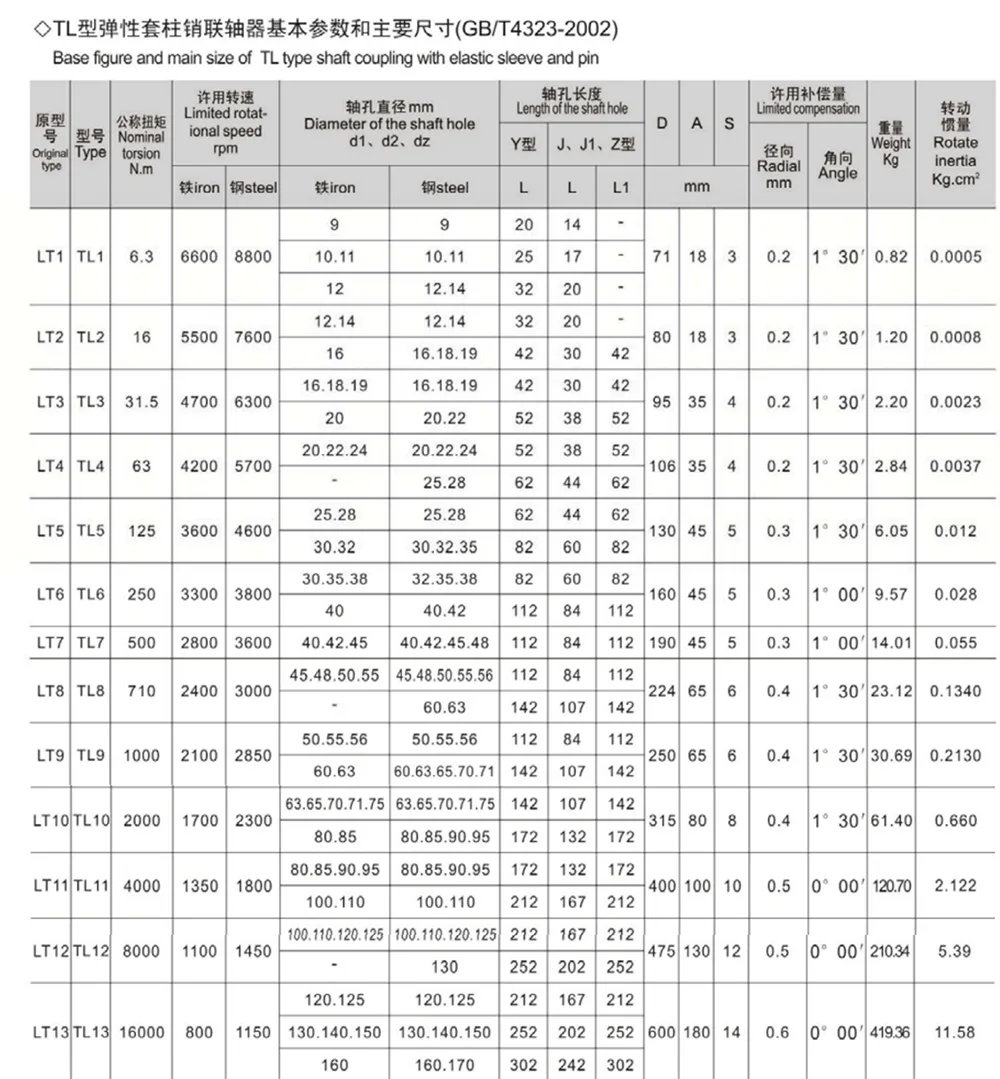

Lưu ý: ① Trọng lượng ghép trong tấm được tính theo đường kính tối thiểu và chiều dài tối đa.
② Quá tải ngắn hạn không được vượt quá 2 lần mô-men xoắn định mức bình thường.
③ Các dạng lỗ trục có chiều dài L và L1 có thể được lựa chọn theo yêu cầu của khách hàng.
④ Quán tính chạy có giá trị tương đương.
Từ góc độ vận hành lâu dài, Khớp nối chốt ống bọc đàn hồi loại TL hợp lý hóa đáng kể các quy trình vận hành và bảo trì. Nó giúp giảm chi phí liên quan đến sửa chữa thủ công, thay thế phụ tùng và thời gian ngừng sản xuất một cách hiệu quả, khiến nó trở nên lý tưởng cho các máy móc đa năng yêu cầu hoạt động liên tục 24 giờ.
- Vận hành không cần bôi trơn suốt đời: Sản phẩm dựa vào chất đàn hồi cao su để đệm truyền tải điện; vì nó không có bộ phận tạo ma sát bên trong nên không cần dầu hoặc mỡ bôi trơn sau khi lắp đặt. Điều này giúp loại bỏ sự cần thiết phải thực hiện các quy trình bảo trì định kỳ và giảm chi phí lao động liên quan đến việc bảo trì.
- Thay thế các bộ phận bị mòn đơn giản: Nếu ống bọc đàn hồi bị cũ đi hoặc bị hư hỏng, nhân viên bảo trì chỉ cần tháo nắp cuối để hoàn tất việc thay thế. Toàn bộ quá trình có thể được thực hiện mà không cần phải di chuyển các máy chủ được kết nối ở hai bên, đảm bảo quy trình tháo gỡ và lắp ráp lại đơn giản và hiệu quả cao.
- Giảm tổn thất trong thời gian ngừng hoạt động: Các công việc sửa chữa và thay thế được hoàn thành nhanh chóng—thường chỉ cần một kỹ thuật viên duy nhất—do đó giảm thiểu thời gian ngừng hoạt động của thiết bị. Điều này ngăn ngừa tổn thất năng lực sản xuất thường do sửa chữa linh kiện, giúp khớp nối phù hợp với nhiều loại máy móc sản xuất liên tục.
- Thiết bị bơm: Tương thích rộng rãi với các thiết bị xử lý chất lỏng như bơm ly tâm, bơm chân không, bơm chuyển hóa chất. Nó làm giảm rung động khi vận hành bên trong thân máy bơm, từ đó bảo vệ cả trục máy bơm và động cơ được kết nối.
- Thiết bị quạt và quạt gió: Phù hợp với nhiều hệ thống thông gió khác nhau, bao gồm quạt thông dụng, quạt thông gió HVAC và quạt hút cảm ứng. Nó làm giảm độ rung được tạo ra trong quá trình vận hành quạt tốc độ cao, tối ưu hóa độ ổn định vận hành chung của thiết bị.
- Máy công nghiệp thông dụng: Có thể tích hợp với nhiều loại thiết bị—bao gồm hệ thống băng tải, máy nén hạng nhẹ, máy công cụ, máy nông nghiệp và hộp giảm tốc cỡ nhỏ đến vừa—để đáp ứng các yêu cầu kép về truyền tải điện cơ bản và bảo vệ quá tải.
- Câu 1: Cơ chế bảo vệ của Khớp nối chốt ống bọc đàn hồi loại TL là gì? Nó khác với bộ giới hạn mô-men xoắn như thế nào?
- A1: Khớp nối chốt bọc đàn hồi loại TL sử dụng cơ chế bảo vệ quá tải thụ động; trong trường hợp quá tải, các ống bọc đàn hồi bằng cao su được thiết kế để nén, mài mòn và cuối cùng bị cắt—do đó làm mất khả năng truyền mô-men xoắn. Ngược lại, bộ giới hạn mô-men xoắn sử dụng cơ cấu ngắt chủ động để ngắt truyền động. Sản phẩm này chuyên về bảo vệ cơ bản và giảm xóc tiết kiệm chi phí, phù hợp với các thiết bị tiêu chuẩn có công suất đầu ra từ thấp đến trung bình; ngược lại, bộ hạn chế mô-men xoắn của chúng tôi được thiết kế cho máy móc công nghiệp hạng nặng, có độ rủi ro cao và độ chính xác cao.
- Câu 2: Việc thay thế một ống bọc đàn hồi bị mòn có cần phải tháo rời toàn bộ cụm khớp nối không?
Câu trả lời 2: Không, không cần thiết phải tháo dỡ toàn bộ máy và bạn cũng không cần phải di chuyển các động cơ chính được kết nối—chẳng hạn như động cơ hoặc máy bơm—nằm ở hai đầu. Bạn chỉ cần tháo nắp đầu bên ngoài để thay thế trực tiếp ống bọc đàn hồi bên trong nếu nó đã cũ hoặc bị hỏng. Quy trình này rất đơn giản, cho phép ngay cả những kỹ thuật viên mới vào nghề cũng có thể hoàn thành nhiệm vụ bảo trì một cách nhanh chóng.
- Câu 3: Khớp nối này có cần bôi trơn hoặc bảo dưỡng định kỳ trong quá trình vận hành định kỳ không?
A3: Sản phẩm hoàn toàn không cần bảo trì và không cần bôi trơn; không cần phải bôi bất kỳ loại dầu mỡ hoặc chất bôi trơn nào. Khoảng thời gian thay thế ống bọc đàn hồi phụ thuộc vào điều kiện vận hành cụ thể. Trong điều kiện tiêu chuẩn—ở nhiệt độ môi trường xung quanh và trong môi trường không có bụi—ống bọc thường có tuổi thọ từ 1 đến 3 năm. Đối với các ứng dụng liên quan đến việc dừng khởi động thường xuyên hoặc mức độ rung cao, chúng tôi khuyên bạn nên kiểm tra ống bọc sáu tháng một lần; chỉ cần thay thế nó kịp thời nếu bạn nhận thấy bất kỳ dấu hiệu nứt, cứng hoặc lão hóa nào.
