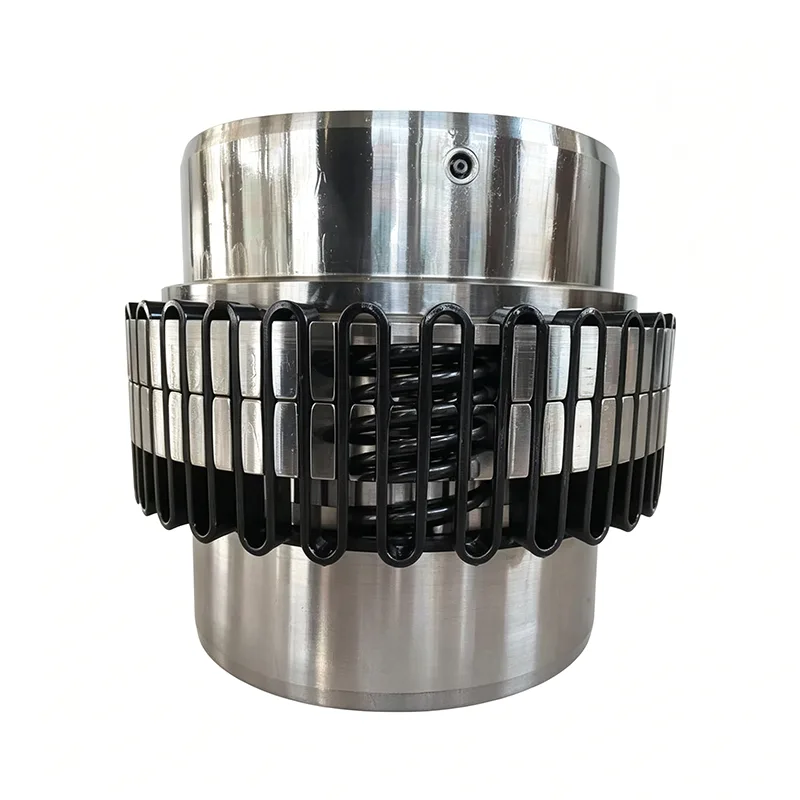

Khớp nối lò xo Serpentine dòng JS đại diện cho bộ phận truyền động kim loại đàn hồi có độ cứng thay đổi, hiệu suất cao. Nó phục vụ như một sản phẩm nâng cấp tiên tiến, được thiết kế đặc biệt để thay thế các khớp nối đàn hồi phi kim loại trong môi trường hoạt động nặng, tốc độ trung bình đến cao. Không giống như các khớp nối linh hoạt được làm từ cao su hoặc nylon—những vật liệu dễ bị lão hóa—sản phẩm này tránh các chất phi kim loại dễ hỏng. Thay vào đó, nó dựa vào các dải lò xo ngoằn ngoèo có độ bền cao làm bộ phận truyền mô-men xoắn đàn hồi cốt lõi, tận dụng biến dạng đàn hồi của lò xo để hấp thụ chấn động và chống lại sự cộng hưởng. Bộ lắp ráp hoàn chỉnh bao gồm hai nửa khớp nối, vỏ bọc bảo vệ, vòng đệm và dải lò xo ngoằn ngoèo. Việc truyền công suất đạt được thông qua sự liên kết chặt chẽ của các dải lò xo trong các khe bánh răng của khớp nối, từ đó kết hợp hiệu suất truyền động cao của khớp nối cứng với khả năng đệm và bù của khớp nối linh hoạt.
- Lắp ráp tiêu chuẩn hoàn chỉnh: Một bộ phận hoàn chỉnh bao gồm hai nửa khớp nối, hai phần của vỏ bảo vệ bên ngoài, hai vòng đệm kín chống bụi và dải lò xo ngoằn ngoèo. Tổng số bộ phận thấp hơn đáng kể so với các khớp nối hạng nặng khác có khả năng chịu tải tương đương, dẫn đến tỷ lệ hỏng hóc thấp hơn.
- Cấu trúc truyền mô-men xoắn dọc trục độc quyền: Các dải lò xo ngoằn ngoèo được lắp theo trục và đặt trong các rãnh bánh răng của hai nửa khớp nối. Việc truyền mô-men xoắn được dẫn động bởi áp suất đồng đều do các cạnh của rãnh bánh răng tác dụng lên lò xo; điều này đảm bảo sự phân bổ lực cân bằng, từ đó ngăn ngừa sự tập trung ứng suất cục bộ có thể dẫn đến hư hỏng kết cấu.
- Thiết kế bảo vệ kèm theo: Khớp nối có vỏ ngoài kiểu tách đôi kết hợp với các vòng đệm. Thiết kế này không chỉ cố định vị trí của các dải lò xo mà còn ngăn chặn hiệu quả sự xâm nhập của bụi và hơi ẩm bên ngoài vào vùng tiếp xúc, từ đó bảo vệ cả dải lò xo và cấu trúc khe bánh răng đồng thời giảm thiểu hao mòn hàng ngày.
Khớp nối lò xo Serpentine dòng JS sử dụng logic truyền động có độ cứng thay đổi dựa trên sự tương tác nén giữa các khe bánh răng và dải lò xo. Trong quá trình vận hành, khớp nối có thể tự động điều chỉnh cường độ đệm của nó, từ đó giảm thiểu cơ bản các vấn đề thường gặp trong hệ thống truyền động, chẳng hạn như độ rung và cộng hưởng.
- Logic truyền lực tiêu chuẩn: Trục dẫn động và trục dẫn động được ghép nối thông qua các nửa khớp nối tương ứng ở mỗi đầu. Thành bên của các rãnh bánh răng phía dẫn động tác dụng một lực theo chu vi lên các lò xo ngoằn ngoèo; thông qua sự biến dạng đàn hồi của các phần tử lò xo này, phía được dẫn động được dẫn động để quay đồng bộ, nhờ đó thực hiện được việc truyền mô-men xoắn.
- Cơ chế giảm chấn và giảm rung hiệu suất cao: Trong quá trình khởi động, tắt máy hoặc dao động tải của thiết bị, các lò xo ngoằn ngoèo trải qua biến dạng đàn hồi thích ứng để giảm bớt các rung động do tải trọng xen kẽ gây ra, từ đó ngăn chặn toàn bộ hệ thống truyền động chuyển sang trạng thái cộng hưởng. Sản phẩm tự hào có tỷ lệ giảm xóc và giảm rung trung bình trên 36%, mang lại hiệu suất hấp thụ sốc vượt xa so với khớp nối đàn hồi tiêu chuẩn.
- Độ cứng thay đổi thích ứng với điều kiện tải: Khi độ lớn của mômen truyền thay đổi thì mức độ biến dạng đàn hồi ở các phần tử lò xo cũng thay đổi tương ứng, tự động điều chỉnh độ cứng tổng thể của khớp nối. Thiết kế này cân bằng một cách hiệu quả độ trơn tru khi vận hành dưới tải nhẹ với khả năng chịu tải mạnh mẽ dưới tải nặng, khiến nó trở nên lý tưởng cho các ứng dụng có điều kiện tải dao động.
Các bộ phận đàn hồi lõi được chế tạo từ thép lò xo tùy chỉnh đặc biệt, được gia cố thông qua quy trình xử lý nhiệt nhiều giai đoạn. Cách tiếp cận này giải quyết một cách hiệu quả các vấn đề thường gặp trong ngành liên quan đến các nguyên tố đàn hồi phi kim loại—chẳng hạn như tính nhạy cảm với lão hóa, hư hỏng do mỏi và khả năng chịu nhiệt độ cao kém.
- Nguyên liệu thô lò xo chất lượng cao: Các phần tử lò xo ngoằn ngoèo được chế tạo từ các phôi thép lò xo cấp công nghiệp chọn lọc. Những vật liệu này trải qua một loạt quy trình xử lý chính xác toàn diện—bao gồm cả tôi và tôi—để đảm bảo rằng độ bền kéo, khả năng chống mỏi và độ bền của chúng đều đáp ứng các tiêu chuẩn cao nhất của ngành.
- Độ bền lâu dài và mài mòn tối thiểu: Thân lò xo kim loại không bị ảnh hưởng bởi các vấn đề như lão hóa, cứng lại hoặc nứt ăn mòn và không bị ảnh hưởng bởi môi trường hoạt động ở nhiệt độ cực cao hoặc nhiệt độ thấp. So với các khớp nối đàn hồi phi kim loại (ví dụ: các khớp nối làm bằng cao su hoặc nylon), thiết kế này mang lại tuổi thọ sử dụng tổng thể được kéo dài đáng kể.
- Khả năng thích ứng với các tải xen kẽ phức tạp: Khớp nối lò xo Serpentine dòng JS được thiết kế để chịu được sự tiếp xúc kéo dài với các chu kỳ khởi động-dừng thường xuyên, tải sốc hai chiều và biến dạng chuyển động qua lại tốc độ cao. Ngay cả khi hoạt động liên tục trong môi trường tải trọng cao, ứng suất xen kẽ, nó vẫn duy trì hiệu suất cơ học ổn định và thể hiện độ nhạy cảm tối thiểu đối với sự suy giảm đàn hồi.
- Hiệu suất truyền động cực cao: Sử dụng cơ cấu truyền động tiếp xúc bề mặt giữa các rãnh bánh răng và phần tử lò xo, khớp nối giảm thiểu tổn thất điện năng. Hiệu suất truyền tải tổng thể của nó có thể đạt tới 99,47%, mang lại tỷ lệ sử dụng năng lượng vượt trội so với phần lớn các khớp nối truyền động linh hoạt hiện có.
- Bảo vệ quá tải hai chiều: Có khả năng đệm quá tải ngắn hạn, với khả năng tải tối đa đạt tới gấp đôi mô-men xoắn định mức. Điều này cho phép nó dễ dàng hấp thụ tải trọng tối đa tức thời, từ đó ngăn ngừa những hỏng hóc nghiêm trọng—chẳng hạn như gãy trục hoặc gãy răng bánh răng—do quá tải đột ngột.
- Bù sai lệch đa chiều: Tận dụng các đặc tính biến dạng đa hướng của lò xo ngoằn ngoèo, khớp nối có thể đồng thời bù cho các sai lệch lắp đặt theo trục, hướng tâm và góc. Điều này làm giảm ngưỡng lắp đặt liên quan đến độ đồng trục của trục, làm cho nó phù hợp lý tưởng để tích hợp vào thiết bị hiện có nơi độ lệch căn chỉnh có thể vượt quá dung sai tiêu chuẩn.
- Cấu trúc nhỏ gọn và nhẹ: Khớp nối lò xo Serpentine dòng JS có kích thước nhỏ gọn và thiết kế nhẹ. Đối với mức mô-men xoắn nhất định, nó chiếm không gian lắp đặt ít hơn đáng kể so với các loại khớp nối khác, khiến nó hoàn toàn phù hợp để sử dụng trong các hệ thống truyền động hạn chế hoặc kín.
- Lắp ráp và tháo gỡ đơn giản: Mỗi bộ khớp nối chỉ sử dụng 2 đến 4 phần tử lò xo, đảm bảo trình tự lắp ráp/tháo gỡ đơn giản và trực quan. So với khớp nối dạng màng hoặc loại bánh răng, độ phức tạp và khó khăn liên quan đến việc kiểm tra và thay thế linh kiện được giảm đáng kể.
- Bảo trì định kỳ tần suất thấp: Lò xo kim loại không cần thay thế thường xuyên, đồng thời kết cấu vỏ kín bảo vệ hiệu quả các bộ phận bên trong. Việc bảo trì định kỳ chỉ giới hạn ở việc kiểm tra định kỳ tình trạng buộc chặt và mức độ bôi trơn của vỏ, loại bỏ nhu cầu thay thế định kỳ các bộ phận đàn hồi bị mòn thường được yêu cầu bởi các loại khớp nối khác.

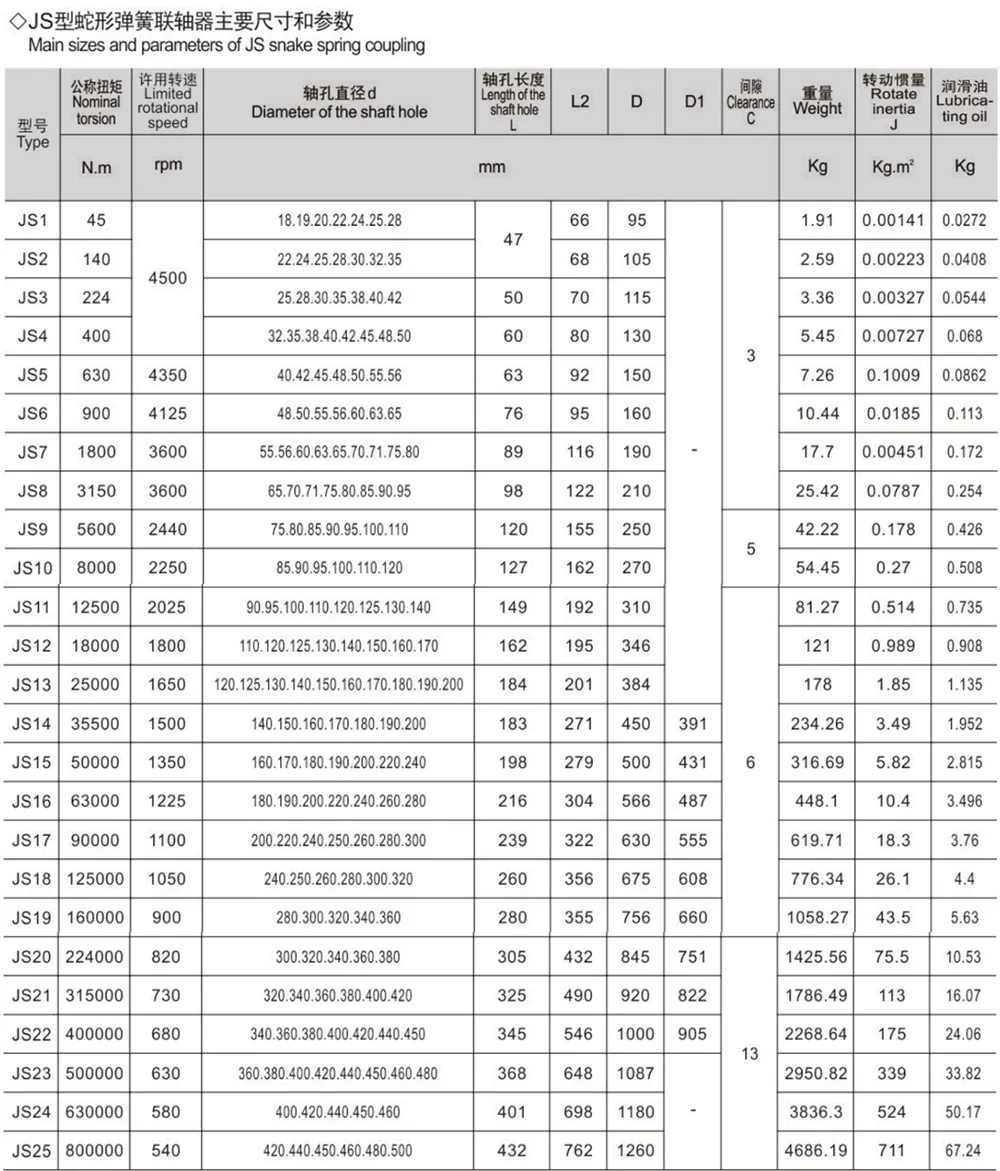

Lưu ý: 1. Vui lòng tham khảo ý kiến của bộ phận công nghệ của chúng tôi khi bạn chọn lỗ trục (GB/T 3852). 2. Tính trọng lượng và quán tính quay khi không có lỗ.
