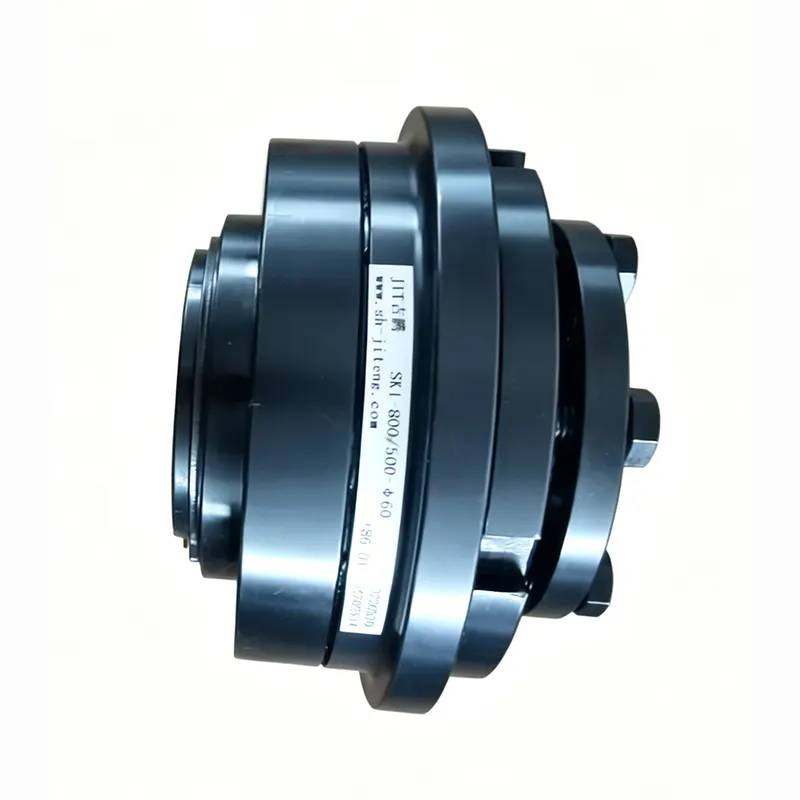

Bộ giới hạn mô men xoắn bi

Bộ giới hạn mô men xoắn bi là một bộ phận an toàn cơ học thường được sử dụng trong các hệ thống truyền động công nghiệp. Nó dựa vào cấu trúc gắn bi thép để thực hiện chức năng kép là truyền tải điện và bảo vệ quá tải. Trước khi vận hành, giá trị mô-men xoắn an toàn cụ thể có thể được đặt trước dựa trên điều kiện làm việc thực tế tại chỗ. Nếu xảy ra tình huống bất thường trong quá trình vận hành—chẳng hạn như kẹt vật liệu, kẹt trục hoặc tăng tải đột ngột—các viên bi thép bên trong sẽ tự động rời khỏi vị trí ngồi của chúng. Điều này ngay lập tức làm gián đoạn quá trình truyền tải điện, từ đó bảo vệ cơ bản các bộ phận cốt lõi—chẳng hạn như động cơ, bộ giảm tốc và trục xoay—và ngăn ngừa các hư hỏng lớn như gãy trục, nứt bộ phận hoặc hư hỏng cấu trúc của thân máy.

Nguyên tắc hoạt động

1. Trạng thái truyền bình thường

Khi thiết bị hoạt động bình thường và tải vẫn nằm trong phạm vi định mức, các viên bi thép bên trong vẫn được gắn chắc chắn vào các hốc tương ứng của chúng. Mô-men xoắn được truyền đi êm ái, toàn bộ hệ thống truyền động duy trì trạng thái hoạt động bình thường.

2. Cơ chế kích hoạt quá tải

Trong trường hợp thiết bị ngừng hoạt động, kẹt vật liệu hoặc tăng tải tức thời—khi mô-men xoắn thực tế vượt quá giá trị an toàn đặt trước—các viên bi thép bị áp lực buộc phải tự động tách ra khỏi vị trí ngồi của chúng. Điều này tách đầu dẫn động khỏi đầu dẫn động, do đó nhanh chóng cắt đứt việc truyền tải điện.

3. Mục tiêu bảo vệ toàn diện

Khi việc truyền tải điện bị gián đoạn, thiết bị sẽ ngăn tải sốc truyền đến các bộ phận hạ lưu. Điều này cung cấp sự bảo vệ toàn diện cho các cấu trúc quan trọng—bao gồm động cơ, bộ giảm tốc và trục truyền động—và giảm đáng kể khả năng hư hỏng thiết bị.

Hiệu suất bảo vệ quá tải

Bộ giới hạn mô men xoắn bi được tối ưu hóa đặc biệt để xử lý các trường hợp tải bất thường đột ngột. Nó có thời gian phản hồi nhanh và phạm vi bảo vệ rộng, giảm thiểu hiệu quả tổn thất do trục trặc thiết bị.

1. Sự gián đoạn lực tức thời

Khi gặp các tình trạng như kẹt vật liệu, khóa trục, tải đột ngột hoặc bị giật cơ học, thiết bị sẽ thực hiện hành động ngắt kết nối ngay lập tức. Nó cắt đường truyền điện trong vòng một phần giây, đảm bảo ứng suất sốc không tiếp tục tác động đến các bộ phận của thiết bị.

2. Bảo vệ thành phần toàn diện

Ngăn ngừa hiệu quả các trục trặc nghiêm trọng—chẳng hạn như cháy động cơ, gãy trục truyền động, hư hỏng bánh răng và biến dạng vỏ thiết bị—từ đó giảm chi phí liên quan đến các bộ phận bị loại bỏ và đại tu thiết bị chính.

3. Giảm tổn thất chung

Với khả năng bảo vệ quá tải mạnh mẽ, thiết bị giảm thiểu tổn thất do ngừng hoạt động đột xuất, thay thế bộ phận và gián đoạn sản xuất, đảm bảo dây chuyền sản xuất hoạt động liên tục.

Điều chỉnh mô-men xoắn và khả năng thích ứng hoạt động

Với cài đặt mô-men xoắn được phân chia tinh tế và cơ chế điều chỉnh đơn giản, thiết bị cho phép cấu hình linh hoạt các thông số bảo vệ để phù hợp với các tình huống sản xuất đa dạng và đáp ứng nhiều yêu cầu vận hành.

1. Tinh chỉnh đa cấp

Sản phẩm hỗ trợ tinh chỉnh cài đặt mô-men xoắn nhiều giai đoạn, cho phép người vận hành thiết lập chính xác ngưỡng mô-men xoắn an toàn dựa trên độ cứng vật liệu, kỹ thuật xử lý và tải vận hành thực tế.

2. Khả năng tương thích tải cao

Nó cho phép chuyển đổi trơn tru giữa các cấp độ bảo vệ, xử lý dễ dàng các điều kiện vận hành trong đó thiết bị luân phiên giữa tải nhẹ và tải nặng, khiến nó phù hợp với các giai đoạn vận hành khác nhau như cắt, trộn, vận chuyển và lắp ráp.

3. Khả năng thích ứng phổ quát

Bộ giới hạn mô-men xoắn giữ bóng mang lại tính linh hoạt đặc biệt; nó không yêu cầu sửa đổi lớn về cấu trúc đối với thiết bị chủ và có thể được lắp đặt trực tiếp—dù là một bộ phận được lắp sẵn trên máy móc mới hay như một giải pháp trang bị thêm cho thiết bị hiện có.

Đặt lại phương pháp và tối ưu hóa thời gian ngừng hoạt động

1. Tùy chọn đặt lại đa dạng

Khi lỗi đã được khắc phục và tải trở lại mức bình thường, thiết bị có thể tự động kết nối lại và đặt lại chỉ bằng cách xoay thiết bị ở tốc độ thấp; Ngoài ra, phương pháp đặt lại thủ công có thể được sử dụng dựa trên điều kiện tại chỗ, cho phép chuyển đổi linh hoạt giữa hai chế độ.

2. Thao tác không tháo rời

Toàn bộ quá trình thiết lập lại không yêu cầu tháo rời vỏ thiết bị hoặc bộ phận truyền động, từ đó đơn giản hóa quy trình vận hành và giảm cường độ lao động thủ công.

3. Giảm thời gian ngừng hoạt động

Quy trình thiết lập lại và giải quyết lỗi được sắp xếp hợp lý giúp giảm thiểu thời gian ngừng hoạt động của dây chuyền sản xuất đến mức lớn nhất có thể, giảm năng lực sản xuất bị mất và đảm bảo nhịp độ sản xuất ổn định.

Điều kiện áp dụng và kịch bản ứng dụng

Tận dụng các lợi thế về cấu trúc và hiệu suất, Bộ giới hạn mô men xoắn bi tương thích với nhiều cơ cấu truyền động khác nhau liên quan đến các hoạt động không liên tục hoặc tải trọng thay đổi, tìm thấy ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp.

1. Điều kiện hoạt động điển hình

Được thiết kế đặc biệt cho các hệ thống truyền tải bị tắc nghẽn vật liệu, dao động tải đột ngột và tải sốc không liên tục; lý tưởng cho các thiết bị sản xuất yêu cầu khởi động và dừng thường xuyên hoặc hoạt động trong các điều kiện có nhiều biến đổi.

2. Thiết bị xử lý vật liệu

Áp dụng cho nhiều băng tải, máy cấp liệu và dây chuyền lắp ráp khác nhau, giải quyết hiệu quả các vấn đề quá tải do tích tụ hoặc kẹt vật liệu trong quá trình vận chuyển.

3. Máy móc chế biến công nghiệp nhẹ

Thích hợp cho các thiết bị chế biến như máy đóng gói và máy chế biến gỗ; thích hợp cho các hoạt động liên quan đến cắt, cuộn và cuộn, chịu được tải va đập tức thời được tạo ra trong quá trình xử lý một cách hiệu quả.

4. Dây chuyền sản xuất tự động & Thiết bị công nghiệp nhẹ tổng hợp

Bao gồm đầy đủ các dây chuyền sản xuất tự động và thiết bị công nghiệp nhẹ tiêu chuẩn, cung cấp sự bảo vệ an toàn lâu dài, đáng tin cậy cho các cơ cấu truyền động hoạt động liên tục.

Cơ cấu sản phẩm & Ưu điểm về chi phí sở hữu

1. Thông số kỹ thuật toàn diện và khả năng thay thế cao

Toàn bộ dòng sản phẩm có đầy đủ các thông số kỹ thuật, với các mẫu tiêu chuẩn được lưu giữ trong kho. Các thành phần được tiêu chuẩn hóa cao và có thể hoán đổi cho nhau, giúp việc lắp đặt và thay thế trở nên nhanh chóng và thuận tiện.

2. Cấu trúc bền bỉ và bảo trì dễ dàng

Các bộ phận bên trong chắc chắn và chắc chắn, với số lượng bộ phận dễ bị mài mòn ở mức tối thiểu. Được lắp ráp chính xác tại nhà máy, thiết bị không cần bảo trì chuyên biệt trong quá trình vận hành hàng ngày, giúp giảm đáng kể khối lượng công việc liên quan đến vận hành và bảo trì.

3. Hiệu quả chi phí tổng thể vượt trội

Giảm tần suất kiểm tra thiết bị và thay thế linh kiện một cách hiệu quả. Về lâu dài, nó kiểm soát đáng kể chi phí đầu tư tiếp theo, dẫn đến chi phí sở hữu tổng thể thấp hơn và giá trị kinh tế rõ ràng.

Câu hỏi thường gặp

1. Hỏi: Bộ giới hạn mô-men xoắn chặn bi dựa vào cơ chế cấu trúc nào để đạt được khả năng bảo vệ quá tải?

Trả lời: Bộ giới hạn mô-men xoắn của chốt bi sử dụng cơ chế gắn kết bi và chốt bằng thép để truyền lực. Nó hoạt động xuyên suốt như một hệ thống cơ học thuần túy—không yêu cầu các bộ phận điện như cảm biến hay bộ điều khiển—và chỉ dựa vào cấu trúc vật lý của nó để thực hiện cả việc truyền tải điện và ngắt quá tải. Thiết kế này đảm bảo hoạt động ổn định ngay cả trong môi trường phức tạp đặc trưng bởi bụi, dầu và mỡ.

2. Hỏi: Vì các yêu cầu về tải khác nhau giữa các giai đoạn sản xuất khác nhau nên các thông số mô-men xoắn có thể được điều chỉnh theo yêu cầu không?

Trả lời: Sản phẩm hỗ trợ điều chỉnh mô-men xoắn đa cấp, tinh chỉnh. Người vận hành có thể linh hoạt thiết lập ngưỡng mô-men xoắn an toàn dựa trên các yếu tố như độ cứng vật liệu, kỹ thuật xử lý và điều kiện tải theo thời gian thực, cho phép thiết bị dễ dàng thích ứng với các tình huống liên quan đến tải nhẹ và tải nặng xen kẽ.

3. Hỏi: Quy trình thiết lập lại có phức tạp sau khi thiết bị ngừng hoạt động do quá tải không?

A: Thao tác cực kỳ đơn giản; không cần phải tháo dỡ thiết bị hoặc các bộ phận truyền động của nó. Khi lỗi đã được khắc phục và điều kiện tải bình thường được khôi phục, thiết bị sẽ tự động đặt lại khi vận hành ở tốc độ thấp. Ngoài ra, có thể chọn chế độ đặt lại thủ công; toàn bộ quá trình có thể được hoàn thành bởi một người duy nhất, cho phép tiếp tục sản xuất nhanh chóng.

4. Hỏi: Việc sử dụng thường xuyên có cần bôi trơn định kỳ hoặc bảo trì chuyên biệt không?

Trả lời: Sản phẩm có cấu trúc bên trong chắc chắn với các bộ phận dễ bị mài mòn ở mức tối thiểu. Trong điều kiện hoạt động bình thường, hoạt động lâu dài không cần bôi trơn, đại tu định kỳ hoặc các công việc bảo trì tương tự; người dùng chỉ cần theo dõi định kỳ trạng thái vận hành, giúp giảm thiểu gánh nặng vận hành và bảo trì.
