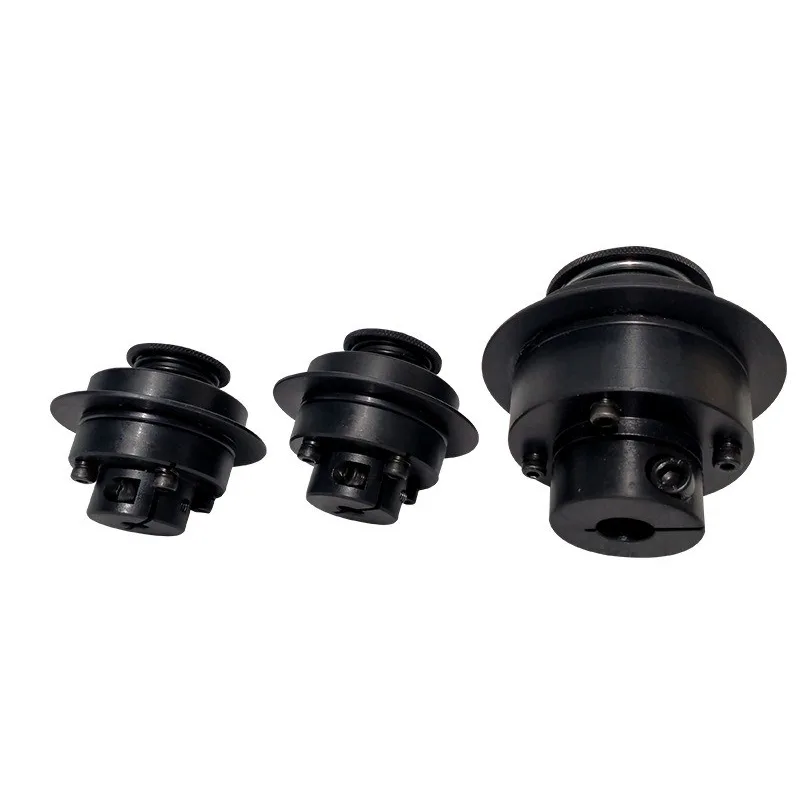

Bộ giới hạn mô-men xoắn loại con lăn

Bộ giới hạn mô-men xoắn loại con lăn là một bộ phận an toàn cơ học được sử dụng rộng rãi trong các hệ thống truyền động công nghiệp. Tận dụng cấu trúc gắn kết con lăn hoàn thiện, nó đạt được khả năng kiểm soát mô-men xoắn chính xác; không giống như các thiết bị an toàn được điều khiển bằng điện tử, nó dựa hoàn toàn vào các cơ chế cơ học để thực hiện các hành động bảo vệ quá tải.

Khi thiết bị gặp điều kiện hoạt động bất thường—chẳng hạn như bị kẹt, chết máy hoặc tải quá mức—thiết bị sẽ tự động trượt và ngắt kết nối, cắt đứt việc truyền tải điện. Điều này ngăn chặn các hư hỏng tại nguồn, bảo vệ các bộ phận quan trọng—chẳng hạn như động cơ, bộ giảm tốc và trục xoay—chống lại các vấn đề như gãy trục hoặc gãy bộ phận.

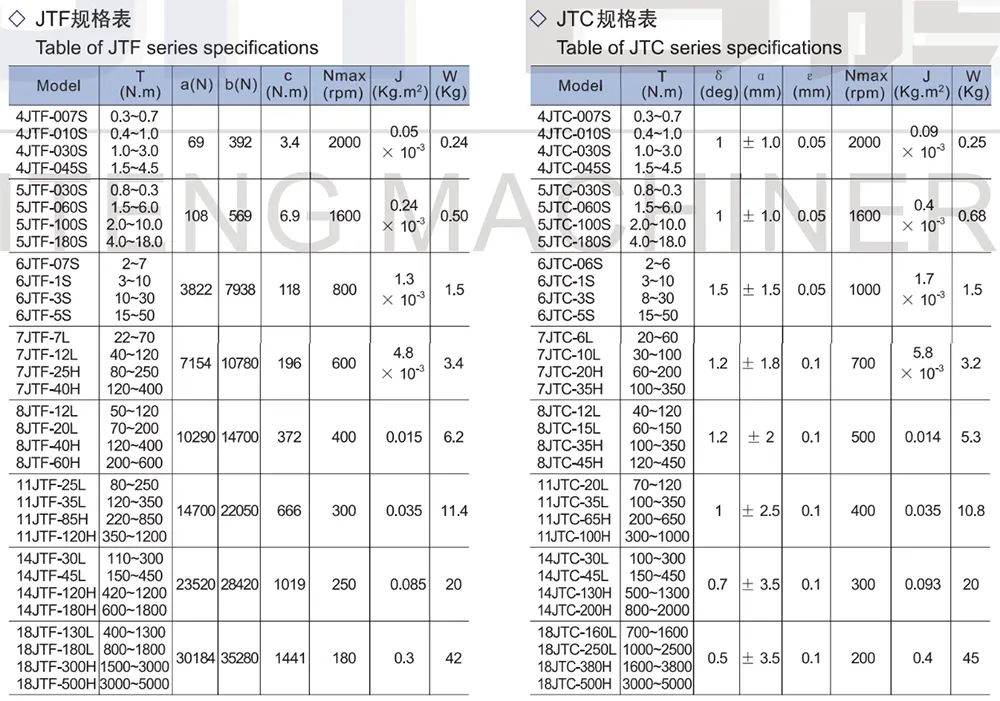

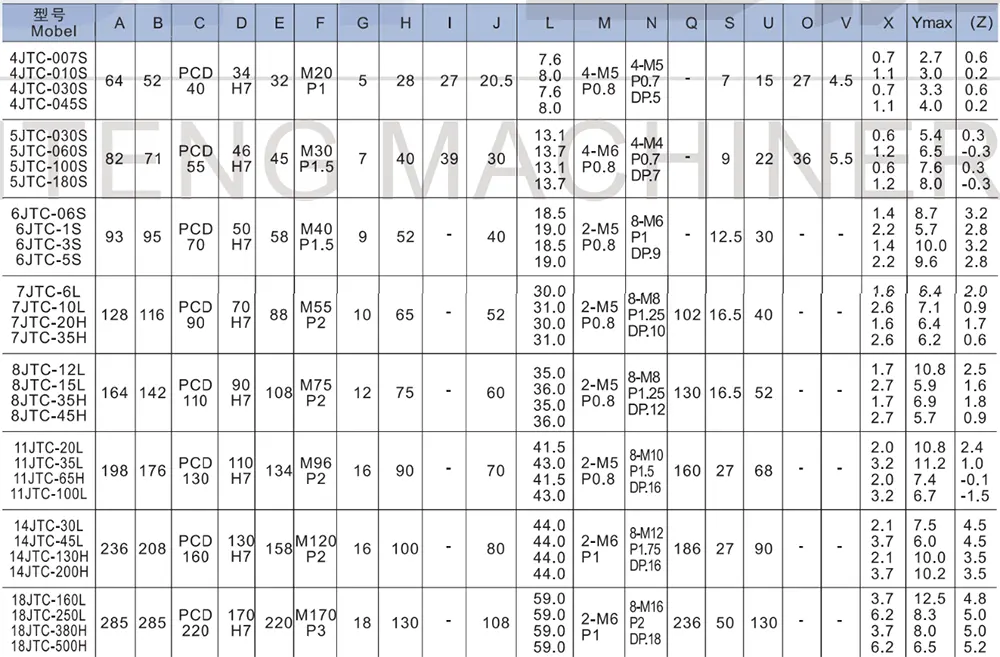

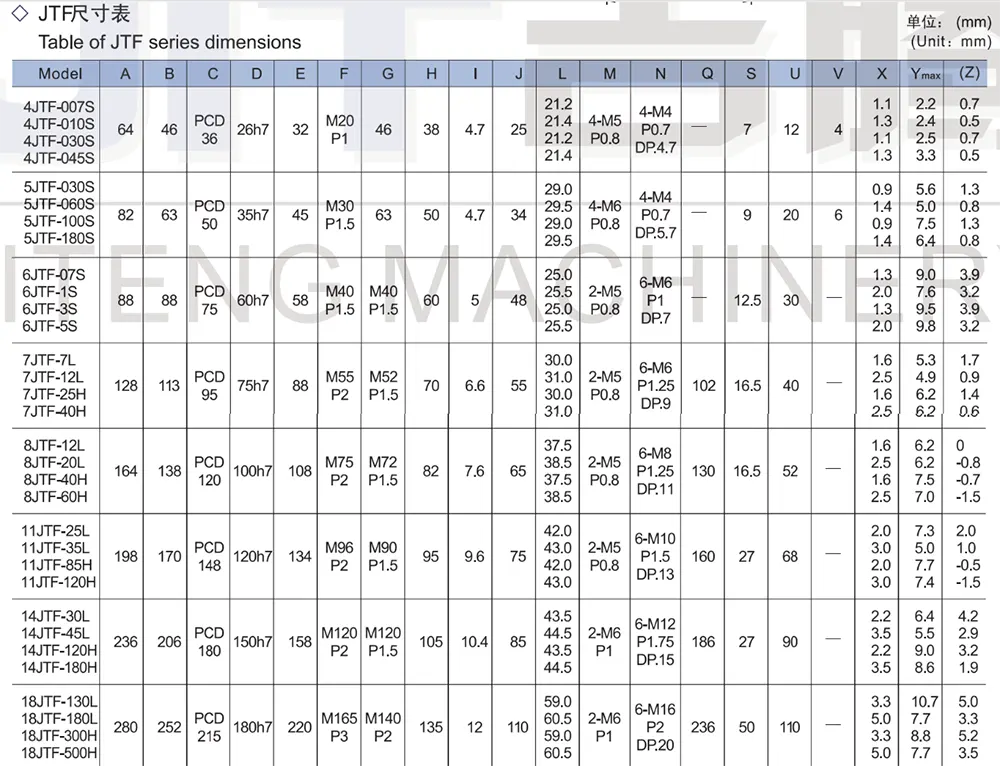

Thông số kỹ thuật

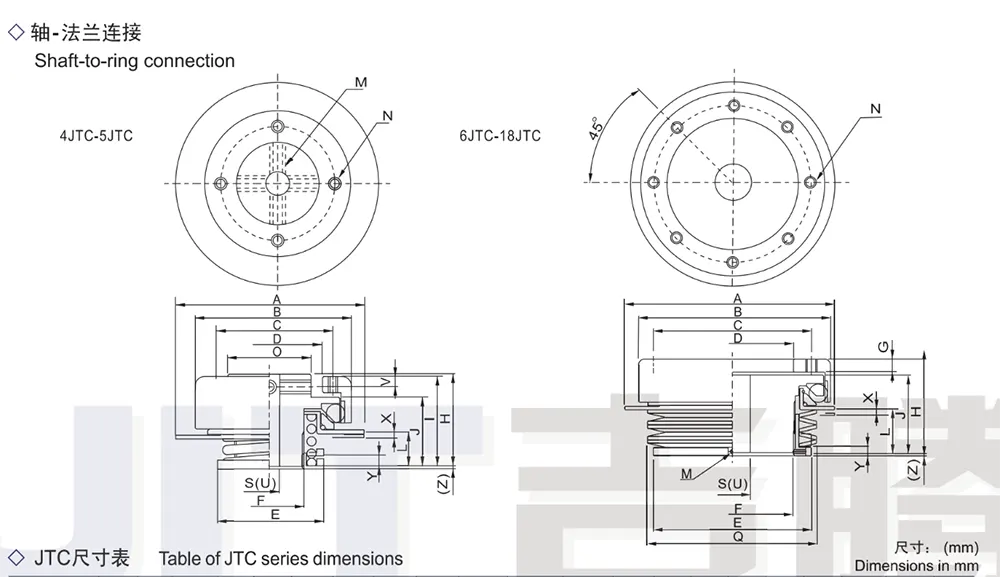

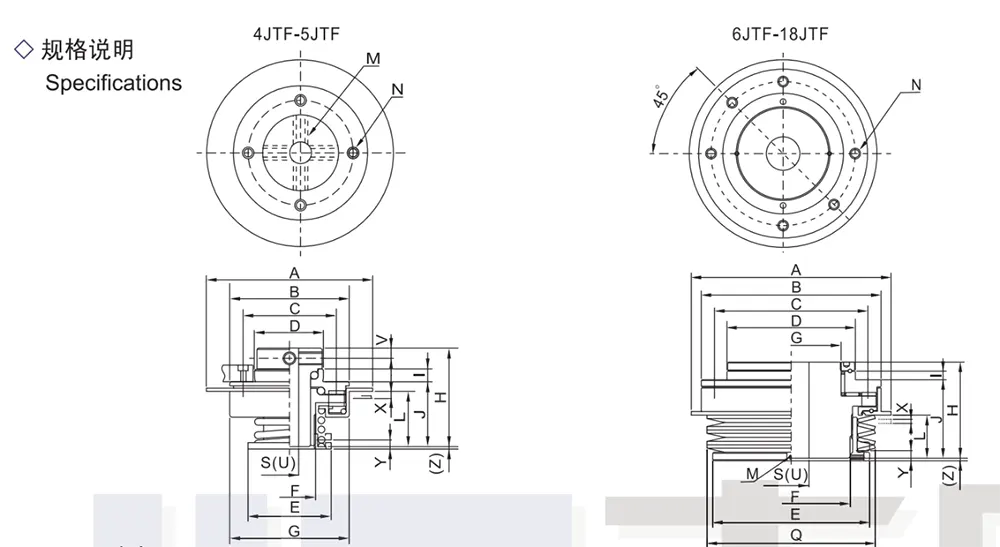

(M): Đường kính lỗ khoan và bước của các vít định vị bên trong đai ốc điều chỉnh mô-men xoắn.

(N): Độ sâu của lỗ bu lông lắp.

(S): Kích thước các lỗ khoan trước.

(U): Đường kính lỗ khoan gia công tối đa.

(X): Khoảng cách nảy của tấm áp suất phát hiện khi xảy ra quá tải.

(Ymax): Chiều dài khóa tối đa của đai ốc điều chỉnh mô-men xoắn.

(Z): Chiều cao của đai ốc điều chỉnh mômen khi lò xo không tải.

(T): Phạm vi điều chỉnh mômen cắt. (δ): Sai số lệch góc tối đa cho phép.

(α): Khe hở trục lớn nhất cho phép giữa hai tâm trục được nối.

(ε): Lỗi lệch song song (bù) tối đa cho phép.

(Nmax): Tốc độ quay tối đa cho phép.

(J): Mô men quán tính của bộ hạn chế mô men xoắn.

(W): Trọng lượng.

Lưu ý 1: Sai số khe hở được xác định dựa trên bộ kích thước H, cho khoảng cách dọc trục tối đa cho phép.

Lưu ý 2: Lỗi lệch song song (bù) biểu thị dung sai lớn nhất của bi thép truyền mô men xoắn.

Lưu ý 3: Để vận hành ở tốc độ vượt quá Nmax (RPM), vui lòng liên hệ với công ty chúng tôi.

Cấu trúc sản phẩm và nguyên tắc hoạt động

Bộ giới hạn mô-men xoắn loại con lăn có thiết kế tích hợp, hoàn toàn cơ học. Nó dựa vào sự tham gia và giải phóng vật lý để cung cấp khả năng bảo vệ quá tải; logic vận hành của nó rất đơn giản và đáng tin cậy, đảm bảo nguy cơ hỏng hóc thấp ngay cả khi sử dụng lâu dài.

- Cấu trúc gắn kết cốt lõi: Thiết bị sử dụng cơ cấu truyền động gắn kết con lăn xuyên suốt. Các bộ phận của nó được gia công chính xác với khoảng hở tiếp xúc được tối ưu hóa, cho phép truyền mô-men xoắn ổn định trong điều kiện bình thường và đảm bảo thiết bị hoạt động trơn tru.

- Nguyên tắc ngắt quá tải: Khi thiết bị bị kẹt, bị khóa hoặc tải vượt quá giới hạn đặt trước, các con lăn bên trong sẽ bị dịch chuyển bởi lực tác dụng. Thiết bị tự động trượt và ngắt kết nối, nhanh chóng cắt đường truyền điện và ngăn chặn tải trọng sốc truyền trực tiếp đến trục chính và động cơ.

- Logic Reset và Recovery: Khi lỗi thiết bị đã được khắc phục và tải trở về mức bình thường, thiết bị có thể nhanh chóng kết nối lại và reset về trạng thái truyền dẫn bình thường mà không cần phải tháo rời toàn bộ máy. Điều này làm giảm đáng kể thời gian ngừng hoạt động cần thiết để bảo trì.

Chức năng cốt lõi và tính năng điều chỉnh

- Cài đặt mô-men xoắn chính xác: Hỗ trợ điều chỉnh các giá trị mô-men xoắn vô cấp, linh hoạt, cho phép xác định chính xác ngưỡng bảo vệ của thiết bị. Người vận hành có thể tự do cấu hình các thông số để phù hợp với tải, công suất đầu ra cụ thể và mức độ an toàn cần thiết của thiết bị.

- Phản ứng quá tải nhanh: Trong trường hợp có các điều kiện bất thường—chẳng hạn như ngừng hoạt động, kẹt vật liệu hoặc quá tải—Bộ giới hạn mô-men xoắn loại con lăn thực hiện hành động ngắt kết nối và cắt điện tức thời. Phản ứng có độ nhạy cao của nó ngay lập tức ngăn chặn lực sốc, từ đó bảo vệ các bộ phận quan trọng của toàn bộ máy.

- Thiết kế điều khiển hoàn toàn bằng cơ khí: Thiết bị có cấu trúc hoàn toàn bằng cơ khí; nó không chứa bộ điều khiển điện tử, cảm biến hoặc các bộ phận điện khác. Không yêu cầu nguồn điện bên ngoài hoặc tín hiệu điều khiển, về cơ bản nó loại bỏ các rủi ro hỏng hóc tiềm ẩn liên quan đến lão hóa mạch hoặc trục trặc tín hiệu. Ưu điểm về khả năng thích ứng và lắp đặt môi trường

Được tối ưu hóa cho các điều kiện vận hành phức tạp thường thấy trong xưởng, thiết bị này có khả năng chống nhiễu mạnh và tính linh hoạt trong lắp đặt rộng rãi, giúp thiết bị tương thích với nhiều cấu hình lắp ráp và truyền dẫn khác nhau.

- Chịu được môi trường khắc nghiệt: Có khả năng chống nhiễu đặc biệt; nó duy trì hoạt động ổn định ngay cả trong điều kiện tích tụ nhiều bụi, nhiễm dầu hoặc rung thiết bị liên tục, khiến nó phù hợp với mọi loại môi trường sản xuất khắc nghiệt.

- Thiết kế thân máy nhỏ gọn: Cấu trúc tổng thể được sắp xếp hợp lý và nhỏ gọn—khối lượng nhỏ hơn đáng kể so với các bộ hạn chế mô-men xoắn loại ma sát truyền thống—đảm bảo nó không chiếm quá nhiều không gian lắp đặt và rất phù hợp cho việc bố trí thiết bị tự động nhỏ gọn.

- Khả năng tương thích khi lắp ráp linh hoạt: Cấu trúc rất linh hoạt, nó phù hợp với nhiều phương pháp lắp ráp hộp số tiêu chuẩn khác nhau—bao gồm lắp ở đầu trục, lắp mặt bích và truyền động xích hoặc đai—làm cho nó tương thích với phần lớn các hệ thống truyền động.

Ưu điểm về hiệu suất

- Kiểm soát mô-men xoắn chính xác cao: Có ngưỡng bảo vệ rõ ràng và chính xác; dưới tải bình thường, việc truyền tải điện xảy ra với tổn thất bằng 0 và hiệu suất ổn định. Trong các tình huống quá tải nghiêm trọng, nó có thể làm gián đoạn việc truyền tải điện trong vòng một phần nghìn giây, đảm bảo khả năng bảo vệ ổn định và đáng tin cậy.

- Khả năng chống sốc và độ bền mỏi: Có khả năng chịu được tải trọng xen kẽ được tạo ra bởi việc khởi động và dừng thiết bị thường xuyên, cũng như tải trọng sốc tức thời do kẹt vật liệu. Khả năng chống mỏi vượt trội của nó giúp kéo dài tuổi thọ tổng thể của Bộ giới hạn mô-men xoắn loại con lăn một cách hiệu quả.

- Reset No-Load mượt mà: Khi lỗi quá tải được khắc phục, thiết bị sẽ reset trơn tru trong điều kiện không tải, tránh các vấn đề như kẹt giấy hoặc reset lỗi, từ đó giúp dây chuyền sản xuất nhanh chóng khôi phục nhịp độ hoạt động.

Trường ứng dụng

- Máy vận chuyển: Băng tải, tời nâng và thiết bị cấp liệu các loại; được thiết kế đặc biệt để giải quyết các vấn đề quá tải đột ngột do tích tụ hoặc kẹt vật liệu trong quá trình vận chuyển.

- Thiết bị gia công công nghiệp nhẹ: Máy đóng gói, máy chế biến gỗ, máy in; lý tưởng cho các điều kiện vận hành điển hình của thiết bị công nghiệp nhẹ, bao gồm việc khởi động/dừng tần số cao và dễ bị dừng tức thời.

- Thiết bị hóa chất và tự động hóa: Hệ thống truyền dẫn hóa chất, dây chuyền lắp ráp tự động và thiết bị xử lý thông minh; cung cấp bảo vệ an toàn quá tải 24/7 cho các dây chuyền sản xuất công nghiệp cần hoạt động liên tục, không bị gián đoạn.

Câu hỏi thường gặp

- Câu 1: Sự khác biệt giữa Bộ giới hạn mô-men xoắn loại con lăn và bộ giới hạn mô-men xoắn loại ma sát là gì?

A1: Cơ cấu kiểu con lăn sử dụng các con lăn bằng thép hợp kim để truyền lực tương tác tích cực, dựa vào cấu trúc cơ khí chính xác để tháo rời; điều này dẫn đến độ chính xác mô-men xoắn vượt trội và độ lặp lại tuyệt vời. Ngược lại, cơ cấu loại ma sát dựa vào độ trượt của các tấm ma sát để bảo vệ quá tải, thường mang lại độ chính xác thấp hơn và dễ bị mòn. Do đó, kiểu con lăn phù hợp hơn với các thiết bị tự động thường xuyên bị kẹt, chu kỳ khởi động-dừng tần số cao hoặc các ứng dụng yêu cầu mức độ chính xác bảo vệ cao.

- Q2: Có cần cảm biến để vận hành không?

A2: Sản phẩm này là một thiết bị bảo vệ quá tải hoàn toàn cơ học; nó không yêu cầu cảm biến, mô-đun điều khiển điện tử hoặc nguồn điện bên ngoài. Nó chỉ dựa vào cấu trúc con lăn bên trong để xử lý cả việc truyền tải điện và giải phóng quá tải. Thiết kế này mang lại khả năng chống nhiễu vượt trội, khiến nó rất phù hợp với môi trường hoạt động khắc nghiệt—chẳng hạn như những môi trường có bụi, ô nhiễm dầu hoặc độ ẩm cao—nơi các thành phần điều khiển điện tử sẽ không phù hợp.

- Câu hỏi 3: Bộ giới hạn mô-men xoắn loại con lăn không được khuyến khích sử dụng trong những điều kiện vận hành nào?

A3: Nó không thích hợp cho các ứng dụng liên quan đến trượt kéo dài và liên tục. Nếu thiết bị yêu cầu khả năng giảm chấn liên tục trong điều kiện quá tải—thay vì lực bị gián đoạn tức thời—chúng tôi khuyên bạn nên chọn cơ chế kiểu ma sát thay thế. Cơ chế kiểu con lăn phù hợp nhất cho các tình huống liên quan đến tình trạng ngừng hoạt động tức thời, kẹt vật liệu hoặc các yêu cầu bảo vệ quá tải đột ngột, đột ngột.

- Q4: Tuổi thọ sử dụng gần đúng là bao lâu và cần phải bảo trì định kỳ như thế nào?

A4: Con lăn thép hợp kim có khả năng chống mài mòn và nén cao; trong điều kiện vận hành bình thường, tuổi thọ sử dụng của chúng vượt xa đáng kể so với các sản phẩm loại ma sát tiêu chuẩn. Bảo dưỡng định kỳ không cần bôi trơn thường xuyên; người dùng chỉ cần định kỳ làm sạch bề mặt bụi và cặn dầu, đồng thời xác minh giá trị cài đặt mô-men xoắn. Do đó, chi phí bảo trì cực kỳ thấp.
