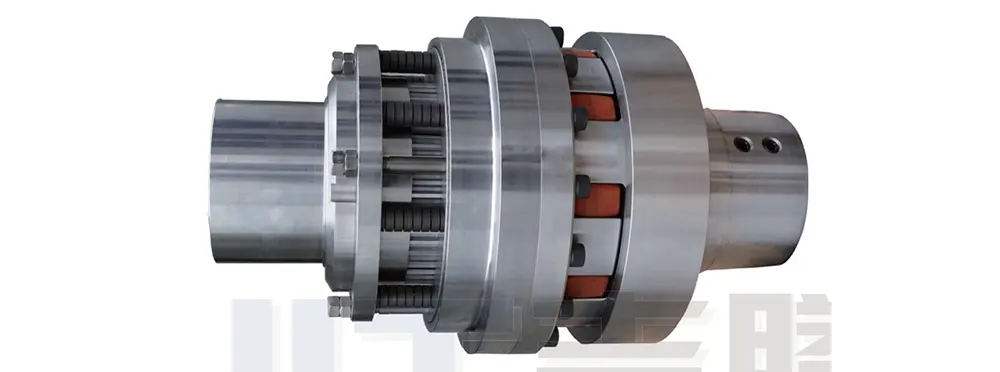

Bộ giới hạn mô-men xoắn ma sát nhiều tấm

Bộ giới hạn mô-men xoắn ma sát nhiều tấm là một bộ phận bảo vệ quá tải tổng hợp, kiểu trượt được phát triển đặc biệt cho các điều kiện vận hành nặng, mô-men xoắn từ trung bình đến cao. Không giống như các bộ hạn chế ma sát một tấm hoặc nhiều tấm tiêu chuẩn thông thường, thiết kế của chúng tôi sử dụng cấu trúc đĩa ma sát xếp chồng lên nhau, nhiều lớp. Cấu hình này tối đa hóa diện tích bề mặt ma sát hiệu quả trong phạm vi lắp đặt cực kỳ nhỏ gọn, cho phép nó xử lý tải mô-men xoắn đáng kể đạt tới hàng nghìn Newton-mét.

Ngoài việc cung cấp nhiều cài đặt mô-men xoắn có thể điều chỉnh tinh tế và phù hợp để vận hành liên tục ở tốc độ từ trung bình đến cao, thiết bị còn có các tấm ma sát khô không chứa amiăng. Những tấm này vốn có đặc tính chống gỉ, chống mài mòn và chống cháy nổ, cho phép thiết bị được triển khai trực tiếp vào môi trường hoạt động phức tạp và nguy hiểm mà không cần bất kỳ sửa đổi bổ sung nào.

Hơn nữa, thiết bị có thể được ghép nối với các khớp nối linh hoạt để bù đắp cho các sai lệch căn chỉnh khác nhau phát sinh trong quá trình lắp đặt thiết bị. Điều này làm cho nó phù hợp lý tưởng cho các ứng dụng công nghiệp có tải trọng cao—như hoạt động khai thác mỏ và hệ thống băng tải quy mô lớn—đóng vai trò là bộ phận bảo vệ an toàn linh hoạt không thể thiếu trong các hệ thống truyền tải hạng nặng.

Các đĩa ma sát là các bộ phận ma sát khô chống gỉ, không chứa amiăng, thích hợp cho các ứng dụng chống cháy nổ với khả năng chống mài mòn tuyệt vời và tuổi thọ dài.

Ví dụ về các ứng dụng quốc tế:

Bộ giới hạn mô-men xoắn đa đĩa

Được sử dụng trong bất kỳ ứng dụng nào yêu cầu bảo vệ chống trượt chống quá tải (mô-men xoắn quá mức), ngăn ngừa hư hỏng thiết bị và tránh tổn thất trong thời gian ngừng hoạt động.

- Cơ sở công nghiệp / Kiểm soát khí thải nhà máy điện (Siemens, GE)

- Dây chuyền lắp ráp (Niles-Simmons)

- Công nghiệp máy móc khai thác than (ThyssenKrupp, Grabe)

- Sản xuất điện gió (Samsung, Siemens, Bard, GE)

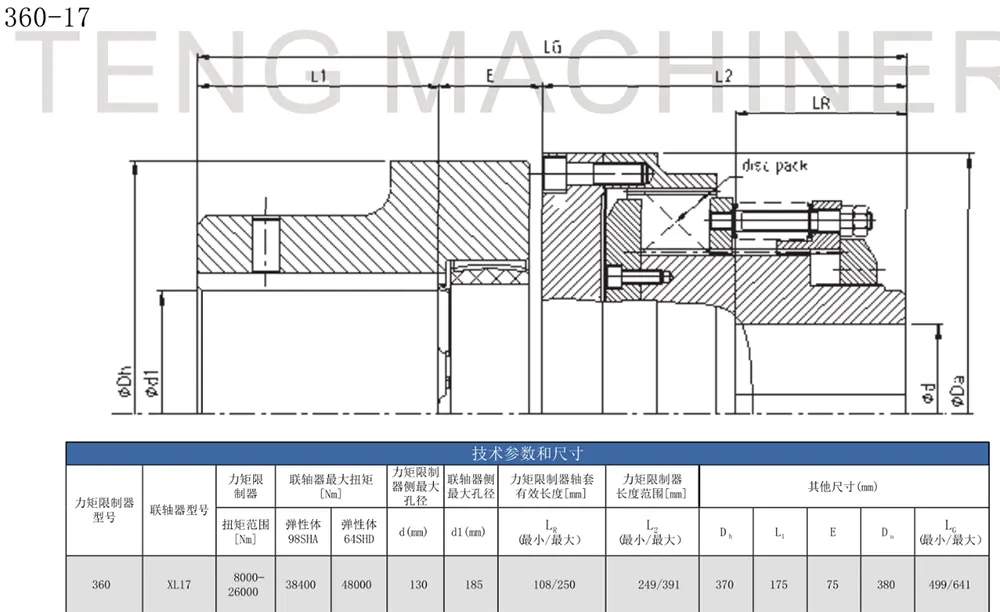

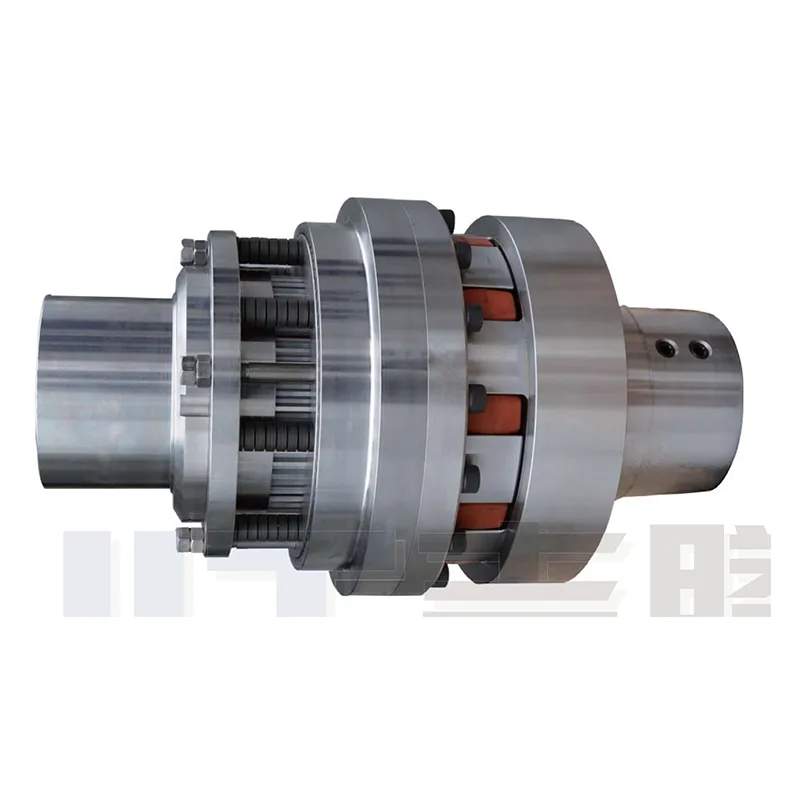

Kết hợp Bộ hạn chế mô-men xoắn đa đĩa và Khớp nối linh hoạt (Spider) (1)

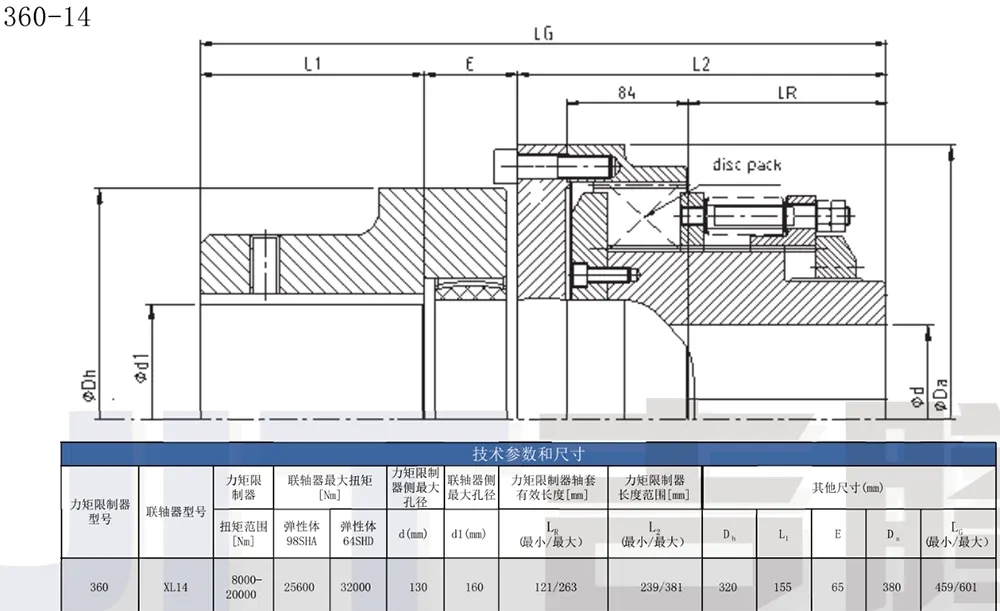

Kết hợp Bộ hạn chế mô-men xoắn đa đĩa và Khớp nối linh hoạt (Spider) (2)

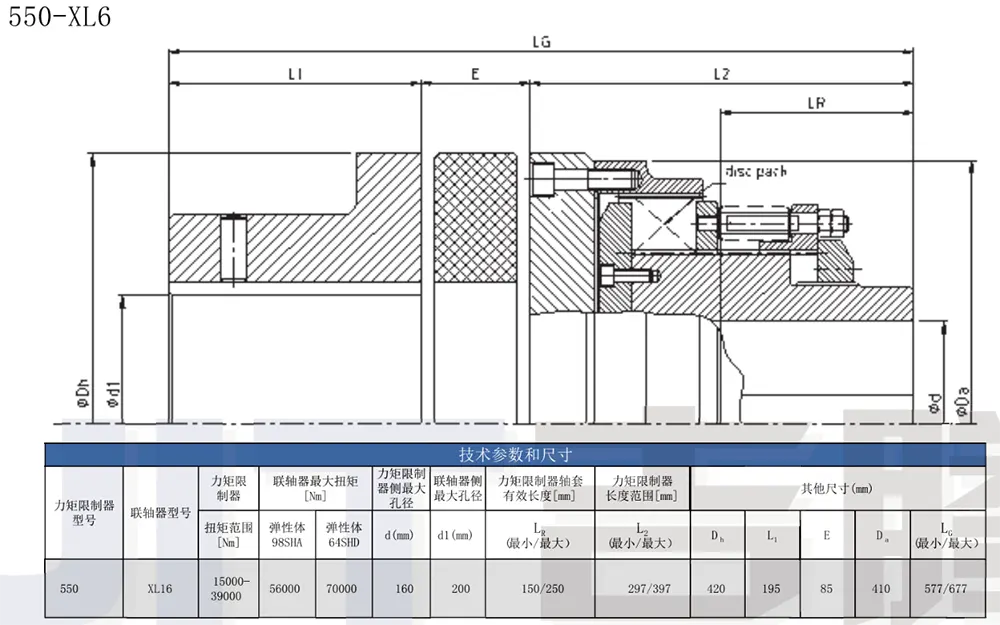

Kết hợp Bộ hạn chế mô-men xoắn đa đĩa và Khớp nối linh hoạt (Spider) (3)

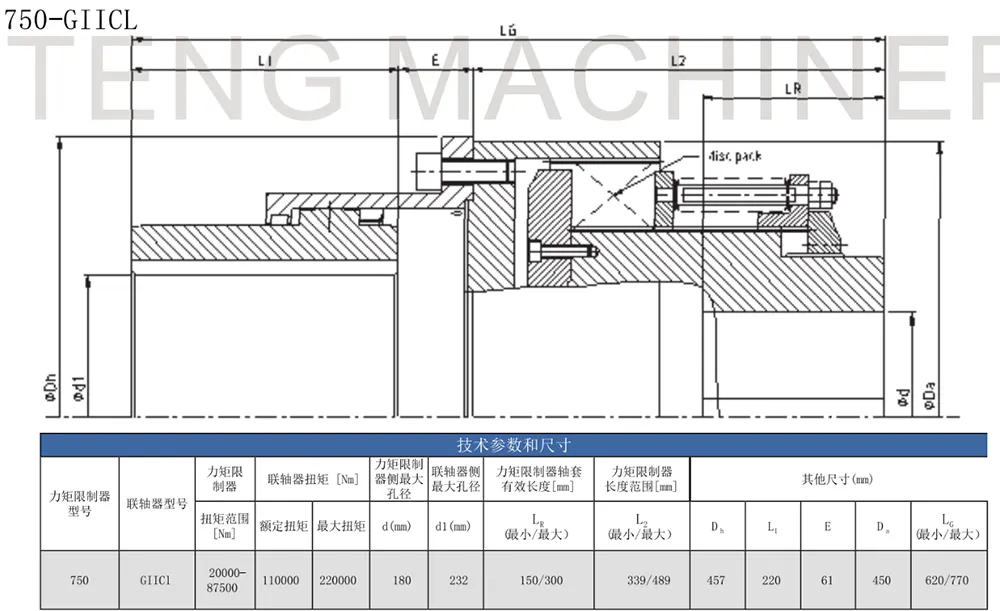

Sự kết hợp của Bộ giới hạn mô-men xoắn nhiều đĩa và Khớp nối bánh răng hoàn toàn bằng thép (4)

Ví dụ ứng dụng điển hình của bộ giới hạn mô-men xoắn ma sát nhiều tấm

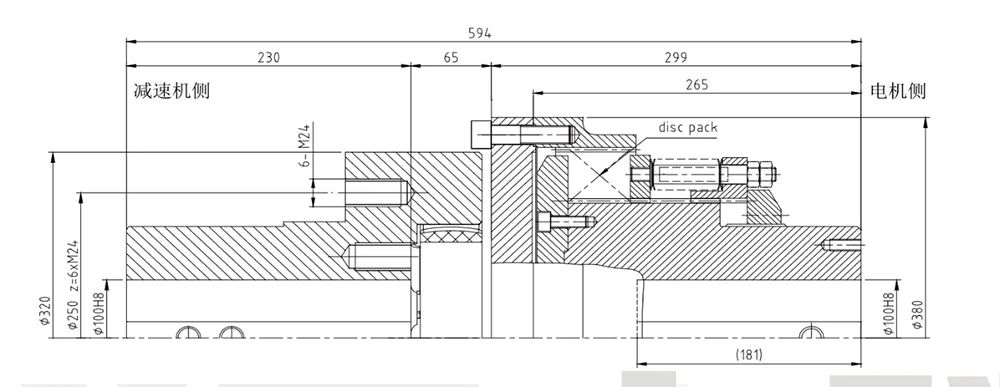

Dùng để dẫn động băng tải 525 kW, được lắp đặt giữa động cơ và hộp số.

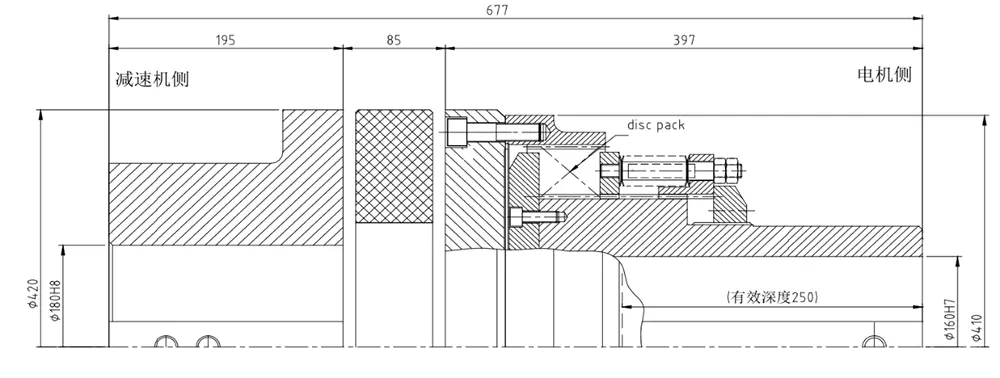

Được sử dụng để dẫn động băng tải 800 kW, được lắp đặt giữa động cơ và hộp số.

Được sử dụng để dẫn động băng tải 1000 kW–1200 kW, được lắp đặt giữa động cơ và hộp số.

Thông số kỹ thuật và khả năng thích ứng

Bộ giới hạn mô-men xoắn ma sát nhiều tấm thể hiện khả năng thích ứng đặc biệt giữa các thông số, phương thức kết nối, tốc độ quay và khả năng tương thích chung. Nó có khả năng đáp ứng các yêu cầu lắp đặt và vận hành của đại đa số các thiết bị hạng nặng, hỗ trợ cả các tùy chọn lựa chọn được tiêu chuẩn hóa và các tùy chỉnh phi tiêu chuẩn, được cá nhân hóa.

- Phạm vi tải mô-men xoắn: Các mẫu tiêu chuẩn bao gồm phổ mô-men xoắn từ trung bình đến cao, chủ yếu nhắm đến các ứng dụng thiết bị hạng nặng. Đối với các tình huống chuyên dụng, tải cực cao, chúng tôi cung cấp các dịch vụ tùy chỉnh riêng biệt dựa trên thông số mô-men xoắn thực tế và đường cong tải thiết bị của khách hàng, đảm bảo khả năng tương thích toàn diện với mọi loại môi trường vận hành hạng nặng.

- Phương pháp kết nối đầu trục: Tương thích với hai sơ đồ lắp ráp phổ biến nhất trên thị trường: nó có thể sử dụng kết nối lỗ có khóa tiêu chuẩn—thích hợp cho các trục truyền thông thường—hoặc được ghép nối với cụm khóa không cần chìa khóa (ống lót giãn nở) để đạt được kết nối không cần chìa khóa, lý tưởng cho thiết bị truyền động có độ chính xác cao, không phản ứng ngược và phù hợp với nhiều loại đường kính trục.

- Khả năng thích ứng tốc độ quay: Các model tiêu chuẩn có khả năng đáp ứng trực tiếp nhu cầu vận hành liên tục, không bị gián đoạn của thiết bị tốc độ trung bình đến cao. Nếu tốc độ định mức của thiết bị vượt quá giới hạn trên của mẫu tiêu chuẩn, chúng tôi có thể tối ưu hóa cụ thể vật liệu ma sát và cấu trúc lò xo bên trong để tạo ra giải pháp tốc độ cao tùy chỉnh, giải quyết hiệu quả những thách thức liên quan đến bảo vệ quá tải trong các ứng dụng tốc độ cao.

- Bù lệch trục lắp đặt: Sản phẩm có thể được tích hợp với nhiều loại khớp nối linh hoạt khác nhau để hấp thụ và bù đắp hiệu quả các độ lệch trục, độ lệch hướng tâm và độ lệch góc xảy ra trong quá trình lắp ráp. Điều này làm giảm các yêu cầu nghiêm ngặt về tính đồng trục trong quá trình lắp ráp thiết bị và giúp giảm thiểu chi phí lắp đặt và vận hành.

Ưu điểm cốt lõi

So với các bộ hạn chế mô-men xoắn ma sát loại tấm hãm và loại chốt truyền thống, Bộ giới hạn mô-men xoắn ma sát nhiều tấm thể hiện những ưu điểm vượt trội trên ba khía cạnh chính: khả năng chịu tải, độ chính xác điều chỉnh và khả năng phục hồi môi trường. Nó được thiết kế đặc biệt để giải quyết các vấn đề quan trọng trong ngành liên quan đến thiết bị hạng nặng—chẳng hạn như khó khăn trong việc bảo vệ quá tải, dễ bị hao mòn và các hạn chế vận hành do điều kiện làm việc khắc nghiệt gây ra.

1. Mật độ mô-men xoắn cao: Chứa tải nặng trong không gian hạn chế

Bằng cách sử dụng cấu trúc đĩa ma sát xếp chồng lên nhau nhiều lớp, thiết bị này làm tăng đáng kể diện tích tiếp xúc ma sát tổng thể. Không cần tăng kích thước bên ngoài của sản phẩm hay yêu cầu thêm không gian lắp đặt, sản phẩm có thể truyền tải mô-men xoắn lớn một cách đáng tin cậy—đạt tới mức vài nghìn Newton-mét (N·m). Điều này khiến nó trở nên lý tưởng cho các máy móc công nghiệp nặng, chẳng hạn như hệ thống băng tải và thiết bị khai thác mỏ quy mô lớn, giải quyết hiệu quả thách thức về không gian lắp đặt hạn chế thường gặp phải với máy móc hạng nặng.

2. Điều chỉnh mô-men xoắn chính xác và khả năng lặp lại cao của ngưỡng bảo vệ

Người vận hành có thể tinh chỉnh mômen trượt trên một phạm vi rộng chỉ bằng cách điều chỉnh áp suất tải trước của lò xo bên trong. Các thông số đã thiết lập cho thấy độ lặp lại cao và tỷ lệ sai số cực thấp, đảm bảo truyền tải điện hiệu quả và ổn định trong điều kiện tải hoạt động bình thường. Trong trường hợp xảy ra tình trạng quá tải đột ngột, các bề mặt ma sát sẽ trượt ngay lập tức để tiêu tán lực, cung cấp sự bảo vệ ngay lập tức ở ngưỡng quá tải tới hạn đồng thời cân bằng hiệu suất truyền động với độ an toàn của thiết bị.

3. Hiệu suất vật liệu vượt trội: Thích ứng với môi trường khắc nghiệt và nguy hiểm cháy nổ

Thiết bị đạt tiêu chuẩn với đĩa ma sát khô cấp công nghiệp, không chứa amiăng. Bằng cách tránh xa các vật liệu ma sát kém truyền thống, bề mặt đĩa có đặc tính chống gỉ và chống mài mòn vốn có, mang lại tuổi thọ sử dụng vượt xa các thành phần ma sát tiêu chuẩn. Cấu trúc tổng thể của sản phẩm đã được tối ưu hóa cho các môi trường hoạt động đòi hỏi khắt khe; không yêu cầu thêm phụ kiện bịt kín hoặc sửa đổi cấu trúc, nó có thể được triển khai trực tiếp trong các khu vực làm việc đặc biệt có đặc điểm là tích tụ nhiều bụi, ô nhiễm dầu hoặc yêu cầu nghiêm ngặt về chống cháy nổ.

Câu hỏi thường gặp

- Q1: Sự khác biệt cơ bản giữa Bộ giới hạn mô-men xoắn ma sát nhiều tấm và bộ giới hạn mô-men xoắn loại ma sát tiêu chuẩn là gì?

Câu trả lời 1: Bộ hạn chế loại ma sát tiêu chuẩn thường sử dụng cấu trúc một tấm, khiến chúng chỉ phù hợp với tải trọng nhẹ đến trung bình và thiết bị cỡ nhỏ đến trung bình. Ngược lại, mô hình hạng nặng nhiều tấm sử dụng cấu trúc ma sát nhiều lớp xếp chồng lên nhau, dẫn đến mật độ mô-men xoắn cao hơn đáng kể. Ở thể tích vật lý tương đương, khả năng chịu tải của nó tăng lên gấp nhiều lần—có khả năng chịu tải mô-men xoắn cực lớn lên tới hàng nghìn N·m—và được thiết kế đặc biệt cho các ứng dụng hạng nặng như máy khai thác mỏ và hệ thống băng tải quy mô lớn.

- Q2: Thiết bị này có thể bù đắp cho sai lệch khi lắp đặt không? Có cần thiết phải mua khớp nối riêng không?

Câu trả lời 2: Bản thân sản phẩm không có chức năng bù tự định tâm vốn có; do đó, nó phải được ghép nối với một khớp nối linh hoạt để hoạt động cộng tác. Khi lắp đặt kết hợp, thiết lập này sẽ bù một cách hiệu quả cho ba loại lỗi lắp đặt—hướng trục, hướng tâm và góc—do đó đơn giản hóa quá trình lắp ráp. Nó phù hợp lý tưởng cho các máy móc hạng nặng, quy mô lớn, nơi khó đạt được việc kiểm soát chính xác độ đồng trục của trục.

- Câu 3: Có cần thiết phải sửa đổi kết cấu kín để sử dụng trong môi trường nguy hiểm (chống cháy nổ) không?

A3: Không cần sửa đổi thứ cấp. Thiết bị này được nhà máy trang bị lớp lót ma sát khô không chứa amiăng, đặc tính vật liệu hoàn toàn tuân thủ các yêu cầu nghiêm ngặt về điều kiện vận hành chống cháy nổ. Do đó, cấu hình nhà máy tiêu chuẩn của thiết bị có thể được triển khai trực tiếp trong môi trường công nghiệp khắc nghiệt—bao gồm những môi trường có đặc điểm là bụi, nguy cơ cháy/nổ, ô nhiễm dầu hoặc độ ẩm cao—do đó tiết kiệm cả chi phí và thời gian thường liên quan đến việc trang bị thêm cấu trúc.

- Q4: Bạn có cung cấp tùy chỉnh cho thông số kỹ thuật mô-men xoắn không? Các đơn vị có thể được sản xuất dựa trên bản vẽ thiết bị cụ thể không?

A4: Có, tùy chỉnh được hỗ trợ đầy đủ. Ngoài các thông số kỹ thuật mô-men xoắn tiêu chuẩn, đội ngũ kỹ thuật của chúng tôi có thể thiết kế và chế tạo các mô hình mô-men xoắn cao, chuyên dụng được điều chỉnh chính xác theo yêu cầu thiết bị cụ thể của khách hàng—có tính đến các yếu tố như mô-men xoắn định mức, công suất tải tối đa và tốc độ quay tối đa. Hơn nữa, chúng tôi cung cấp các dịch vụ gia công được cá nhân hóa để phù hợp với đường kính trục không chuẩn và cấu trúc kết nối độc đáo.
