Cụm khóa kiểu Z7B

Bộ khóa loại Z7B là bộ phận khóa ma sát chuyên dụng, không cần chìa khóa, có thiết kế côn đôi, được thiết kế đặc biệt cho các ứng dụng hạng nặng liên quan đến đường kính trục từ trung bình đến lớn:

1.  Cấu hình kết cấu: Nó bao gồm một vòng trong được ghép nối với hai vòng ngoài. Thiết kế này sử dụng cơ chế lực kẹp bên trong—nén vào trong mà không giãn ra bên ngoài—đảm bảo diện tích bề mặt tiếp xúc lớn và mang lại độ chính xác định tâm đặc biệt.

2.  Độ bền tăng cường: Cả độ dày thành tổng thể và độ cứng của kết cấu đều được gia cố toàn diện; do đó, mô-men xoắn chịu tải định mức của nó vượt quá mô-men xoắn của mẫu Z7A nhẹ, tiêu chuẩn.

3.  Các ứng dụng chính: Được thiết kế chủ yếu để khóa các trục rỗng trong hộp giảm tốc và cố định các bộ phận chịu tải nặng trong hệ thống truyền động quy mô lớn, nó được sử dụng rộng rãi trong các bộ thiết bị công nghiệp nặng hoàn chỉnh trong các lĩnh vực như luyện kim, khai thác mỏ, vận hành cảng và sản xuất điện gió.

Chống mỏi và va đập

Bộ khóa kiểu Z7B sử dụng cấu trúc truyền ma sát hoàn toàn cứng chắc. Theo thiết kế, nó vốn đã tránh được những cạm bẫy phổ biến liên quan đến các bộ phận đàn hồi—đặc biệt là nguy cơ lão hóa và hư hỏng sau đó—làm cho nó phù hợp lý tưởng với các điều kiện vận hành có tác động xen kẽ điển hình của các nhà máy thép, hầm mỏ và cơ sở cảng.

1.  Loại bỏ các điểm yếu về đàn hồi: Nó khắc phục những thiếu sót cố hữu của các bộ phận khớp nối đàn hồi thông thường—chẳng hạn như tính dễ bị lão hóa và hư hỏng do mỏi—bằng cách dựa vào các bề mặt côn cứng để truyền mô-men xoắn. Do đó, nó không bị ảnh hưởng bởi sự suy giảm hiệu suất thường do phân rã đàn hồi gây ra.

2.  Khả năng thích ứng với các điều kiện khắt khe: Nó được thiết kế để chịu được các chu kỳ khởi động-dừng thường xuyên, tải trọng tác động do đảo chiều thuận-ngược và hoạt động nặng nhọc liên tục suốt ngày đêm, thể hiện khả năng chịu tải vượt trội đối với tải xen kẽ.

3.  Độ bền vượt trội: Ngay cả khi chịu tác động kéo dài và lặp đi lặp lại, cụm vẫn không bị lỏng, trượt hoặc suy giảm mô-men xoắn. Có khả năng hoạt động liên tục, không bị gián đoạn quanh năm, độ bền của nó vượt xa các linh kiện khớp nối thông thường.

Khả năng thích ứng hiện trường

Việc lắp ráp mang lại nhiều dung sai cho các lỗi lắp đặt, áp đặt các yêu cầu ít nghiêm ngặt hơn về độ chính xác gia công của phôi. Tính năng này giải quyết cụ thể các vấn đề lắp ráp đầy thách thức thường gặp phải khi làm việc với các thiết bị cũ, nơi bề mặt trục có thể bị mòn hoặc hư hỏng.

1.  Khả năng chịu đựng cao đối với các biến thể lắp vừa vặn: Nó thể hiện khả năng mạnh mẽ trong việc điều chỉnh các biến thể về dung sai khớp giữa trục và trục. Khả năng này cho phép tiêu chuẩn độ chính xác thấp hơn trong quá trình gia công phôi ban đầu, do đó giảm chi phí tổng thể liên quan đến việc hoàn thiện độ chính xác của các bộ phận.

2. Bộ khóa loại Z7B bù đắp cho các khiếm khuyết trong thiết bị cũ—chẳng hạn như độ mòn bề mặt trục, biến dạng hình bầu dục nhẹ và khe hở vừa khít quá mức—do đó loại bỏ phản ứng ngược truyền động mà không cần phải thay thế toàn bộ cụm trục và trục, cho phép trang bị thêm hiệu quả về mặt chi phí.

3. Vị trí lắp ráp có thể điều chỉnh tự do và không yêu cầu định vị mốc chính xác, giúp giảm hiệu quả sự phức tạp của việc trang bị thêm tại chỗ cho các thiết bị cũ.

Hiệu suất an toàn kết cấu

Tận dụng cấu trúc kẹp khép kín, tích hợp, Bộ khóa loại Z7B giải quyết nhiều mối nguy hiểm về an toàn liên quan đến kết nối khóa song song truyền thống, đảm bảo hiệu suất khóa ổn định và đáng tin cậy ngay cả trong điều kiện vận hành khắc nghiệt.

1. Nó loại bỏ các rủi ro hỏng hóc thường gặp liên quan đến các khóa song song truyền thống—chẳng hạn như mòn, gãy, dịch chuyển trục và kẹt hộp số—từ đó nâng cao khả năng dự phòng an toàn khi vận hành thiết bị.

2. Cấu trúc tích hợp phân bổ tải trọng đồng đều, ngăn chặn sự tập trung ứng suất cục bộ; do đó, cụm lắp ráp có khả năng chống sai lệch, tách rời hoặc gãy các bộ phận trong quá trình vận hành.

3. Nó duy trì khóa an toàn trong các điều kiện khắc nghiệt—bao gồm tải sốc nặng, nhiệt độ cao, môi trường bụi bặm và độ rung mạnh—từ đó ngăn ngừa hư hỏng thiết bị và sự cố an toàn sản xuất do hỏng hộp số đột ngột và cuối cùng là tăng cường hệ số an toàn tổng thể của máy móc.

Thông số kỹ thuật cơ bản

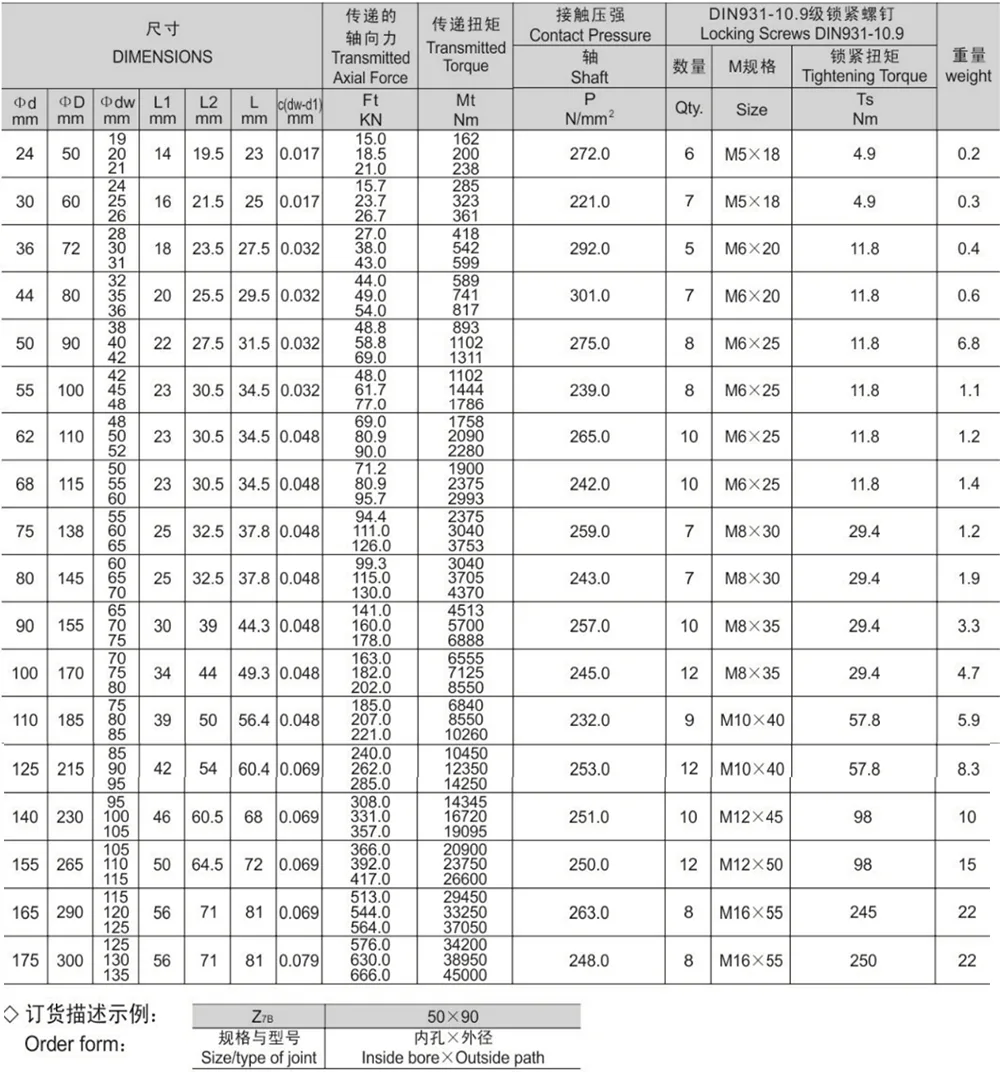

Bộ khóa loại Z7B có sẵn đầy đủ các kích thước và thông số cơ bản. Để lựa chọn sản phẩm, vui lòng tham khảo Biểu đồ thông số và kích thước cơ bản của cụm khóa Z7B để xác định kiểu phù hợp dựa trên đường kính trục, mô-men xoắn định mức và không gian lắp đặt có sẵn.
