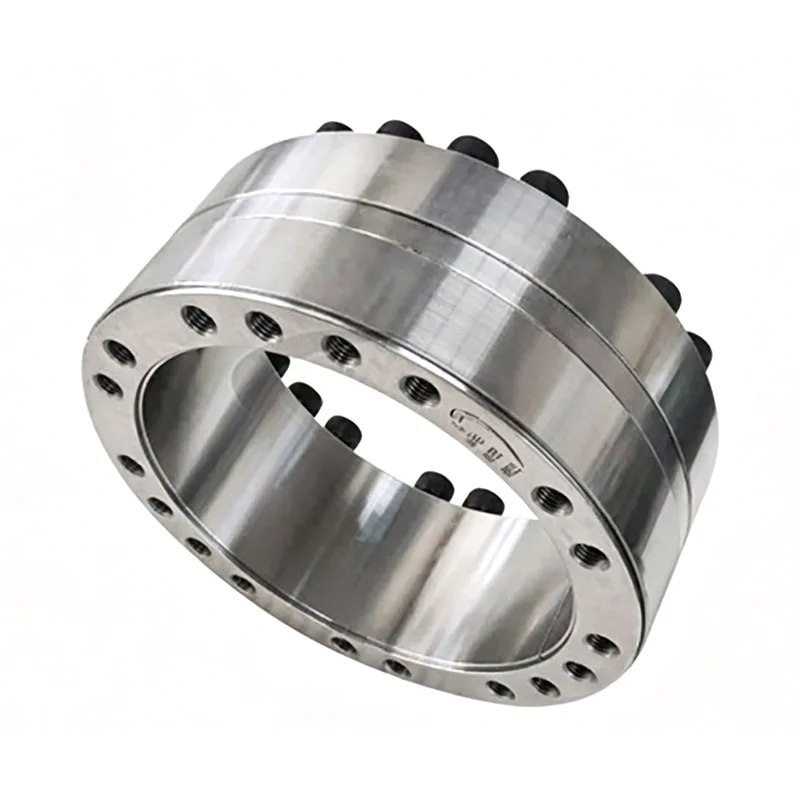

Lắp ráp khóa loại Z5

Bộ khóa loại Z5 là bộ phận kết nối chuyên dụng được thiết kế cho các thiết bị hạng nặng có trục đường kính lớn. Nó loại bỏ các quy trình lắp ráp phức tạp—không yêu cầu lắp đặt nhiệt hay các công cụ chuyên dụng—và tự hào có rào cản lắp đặt đặc biệt thấp. Nó hỗ trợ kết nối nối tiếp của nhiều thiết bị để đáp ứng các yêu cầu mô-men xoắn khác nhau, tương thích với cả máy móc công nghiệp nặng mới và cũ, đóng vai trò thay thế trực tiếp cho các bộ phận nhập khẩu và được thiết kế để chịu được các điều kiện vận hành khắc nghiệt, từ đó tạo điều kiện nâng cấp hiệu quả về mặt chi phí cho hệ thống truyền động thiết bị.

1. Cụm khóa loại Z5 được sử dụng để kết nối giữa trục và các bộ phận được gắn trên trục, để truyền mô-men xoắn, lực dọc trục hoặc tải trọng kết hợp của cả hai.

2. Vùng dung sai cho trục được ghép với cụm khóa là h8 và vùng dung sai cho lỗ khoan là H8.

Ví dụ đánh dấu:

Cụm khóa loại Z5 có đường kính trong d=300mm và đường kính ngoài D=375mm:

Cụm khóa: Z5-300×375

GB 5867-86

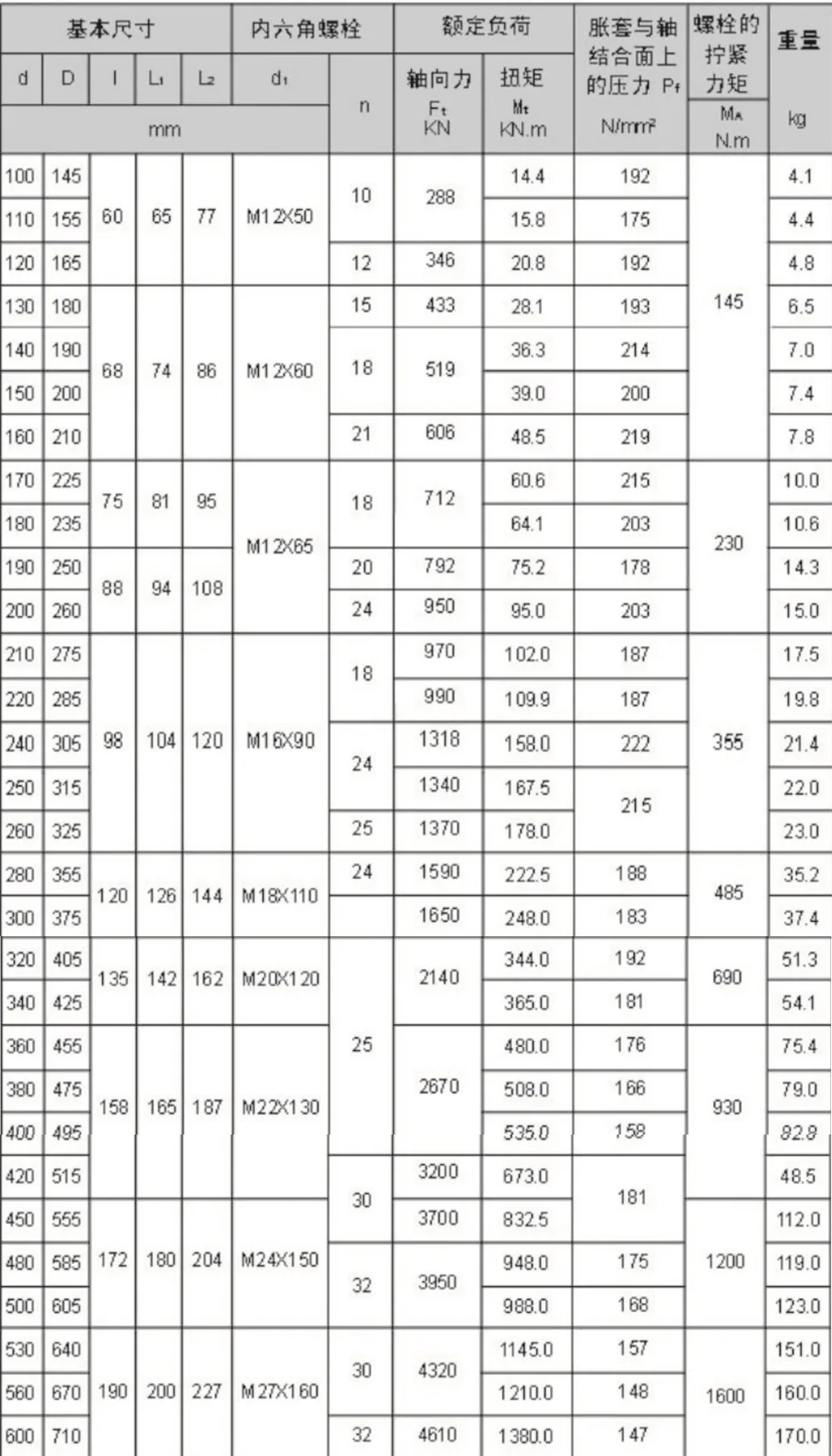

Kích thước và thông số cơ bản của cụm khóa loại Z5 (GB 5867-86)

Ưu điểm cài đặt và ứng dụng

Bộ khóa Type Z5 được tối ưu hóa đặc biệt để giải quyết các điểm yếu thường gặp liên quan đến việc lắp đặt, vận hành và bảo trì tại chỗ các máy móc công nghiệp nặng quy mô lớn. Nó hợp lý hóa toàn bộ quy trình vận hành, giảm bớt khó khăn khi xây dựng tại chỗ, giảm chi phí lao động và thích ứng liền mạch với các điều kiện lắp đặt đa dạng và khác nhau gặp phải ở nhiều địa điểm làm việc khác nhau.

1. Quy trình lắp ráp đơn giản, không rào cản kỹ thuật: Sản phẩm loại bỏ hoàn toàn các quy trình lắp ráp phức tạp điển hình của các bộ phận kết nối hạng nặng truyền thống. Nó không yêu cầu quá trình lắp nhiệt ở nhiệt độ cao cũng như không cần dụng cụ chuyên dụng được chế tạo riêng; việc khóa và cố định có thể đạt được chỉ bằng cách sử dụng ốc vít tiêu chuẩn. Việc lắp đặt tại chỗ không có rào cản kỹ thuật, cho phép ngay cả những người vận hành không có nền tảng kỹ thuật trước đó cũng có thể hoàn thành nhiệm vụ lắp ráp một cách hiệu quả, khiến nó phù hợp với nhiều tình huống tại công trường xây dựng.

2. Điều chỉnh vi mô trục chính xác, hiệu quả căn chỉnh cao: Trong quá trình lắp ráp, sản phẩm cho phép tinh chỉnh vị trí trục một cách tự do và chính xác. Căn chỉnh tâm trục của thiết bị và thực hiện hiệu chuẩn chính xác là những thao tác đơn giản và nhanh chóng. Điều này giải quyết một cách hiệu quả những thách thức liên quan đến việc căn chỉnh khó khăn và hiệu chỉnh tẻ nhạt trong máy móc quy mô lớn, rút ​​ngắn đáng kể chu trình lắp đặt và vận hành tổng thể cho máy hoàn chỉnh.

3. Tháo gỡ trơn tru, không bị kẹt, giảm tổn thất thời gian ngừng hoạt động: Trong quá trình bảo trì định kỳ, thay thế linh kiện hoặc nâng cấp vận hành tiếp theo, sản phẩm có thể dễ dàng được nới lỏng và tháo ra. Quá trình này hoàn toàn không xảy ra hiện tượng kẹt hoặc kẹt, do đó giảm đáng kể thời gian ngừng hoạt động của thiết bị cần thiết để bảo trì và đảm bảo dây chuyền sản xuất hoạt động liên tục, ổn định.

4. Kết nối sê-ri mô-đun, Khả năng thích ứng tải linh hoạt: Hệ thống hỗ trợ kết hợp linh hoạt và kết nối nối tiếp nhiều cụm khóa Loại Z5. Điều này cho phép người dùng tự động điều chỉnh khả năng chịu tải tổng thể dựa trên yêu cầu mô-men xoắn vận hành thực tế của thiết bị. Nó cho phép thích ứng với nhiều điều kiện tải khác nhau mà không cần thay thế các bộ phận có thông số kỹ thuật khác nhau, nhờ đó giảm đáng kể độ phức tạp và chi phí lao động liên quan đến vận hành tại chỗ.

Hiệu suất tương thích thiết bị

Là một bộ phận kết nối chuyên dụng được thiết kế dành riêng cho các ứng dụng hạng nặng liên quan đến trục có đường kính lớn, Bộ khóa Loại Z5 tự hào có khả năng tương thích thiết bị đặc biệt. Nó bao gồm đầy đủ các tình huống ứng dụng—bao gồm tích hợp vào máy móc mới, trang bị thêm thiết bị cũ và thay thế trực tiếp các bộ phận nhập khẩu—và được thiết kế để chịu được các điều kiện vận hành khắc nghiệt nhất gặp phải trong ngành công nghiệp nặng.

1. Thay thế liền mạch cho các bộ phận nhập khẩu; Sản xuất cục bộ để giảm chi phí: Tương thích với nhiều loại máy chủ hạng nặng, quy mô lớn, các bộ phận này mang lại khả năng thay thế cao và đóng vai trò thay thế trực tiếp cho nhiều cụm khóa nhập khẩu cao cấp. Hiệu suất truyền động và độ chính xác khóa của chúng sánh ngang với các sản phẩm nhập khẩu, cho phép người dùng đạt được kết quả vận hành tương đương với chi phí mua sắm thấp hơn đáng kể.

2. Trang bị thêm không phá hủy để nâng cao hiệu suất thiết bị: Được thiết kế để nâng cấp hệ thống truyền động của máy móc công nghiệp nặng đã cũ, các bộ phận này không yêu cầu sửa đổi phần thân kết cấu chính của thiết bị. Việc thay thế và lắp đặt trực tiếp giúp tăng cường độ ổn định truyền tải và tăng khả năng chịu tải tổng thể của thiết bị một cách hiệu quả—một quy trình trang bị thêm có đặc điểm là tính đơn giản, chi phí đầu tư thấp và cải tiến hiệu suất vượt trội.

3. Thiết kế máy mới đơn giản hóa; Chu trình R&D được tăng tốc: Khi được tích hợp vào máy móc công nghiệp nặng hoàn toàn mới, các bộ phận này cho phép hợp lý hóa cách bố trí hệ thống truyền tải và loại bỏ các thành phần kết cấu dư thừa. Điều này rút ngắn một cách hiệu quả quá trình R&D tổng thể, tối ưu hóa cấu trúc và chu trình sản xuất hàng loạt cho máy hoàn chỉnh, từ đó nâng cao hiệu quả mà các nhà sản xuất thiết bị đưa sản phẩm mới ra thị trường.

4. Khả năng thích ứng với các điều kiện khắc nghiệt; Chất lượng thiết bị nâng cao: Có khả năng chịu đựng nhiều môi trường vận hành công nghiệp phức tạp và khắc nghiệt, các bộ phận này cung cấp giải pháp toàn diện để nâng cấp kết nối truyền động mô-men xoắn cao của máy móc quy mô lớn. Chúng nâng cao một cách hiệu quả độ chính xác vận hành tổng thể, độ ổn định và chất lượng toàn diện của thiết bị, từ đó củng cố hiệu suất và độ bền lâu dài của thiết bị.
