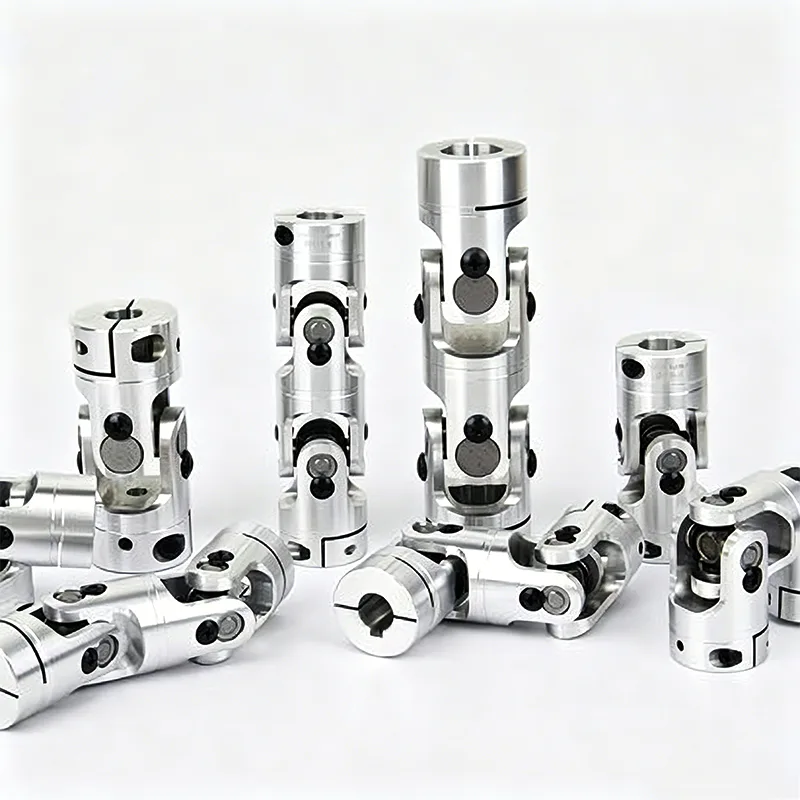

Khớp vạn năng bằng kính thiên văn

Khớp vạn năng dạng ống lồng là một bộ phận truyền động đa chức năng được nâng cấp dựa trên khớp vạn năng truyền thống. Không giống như khớp nối vạn năng loại cố định thông thường chỉ có thể bù góc, bộ phận này có thể giải quyết một số lượng lớn các vấn đề trong thiết bị công nghiệp do lỗi lắp đặt, biến dạng khung và rung động khi chạy, chẳng hạn như thay đổi khoảng cách trục, độ lệch tâm và ùn tắc truyền động.

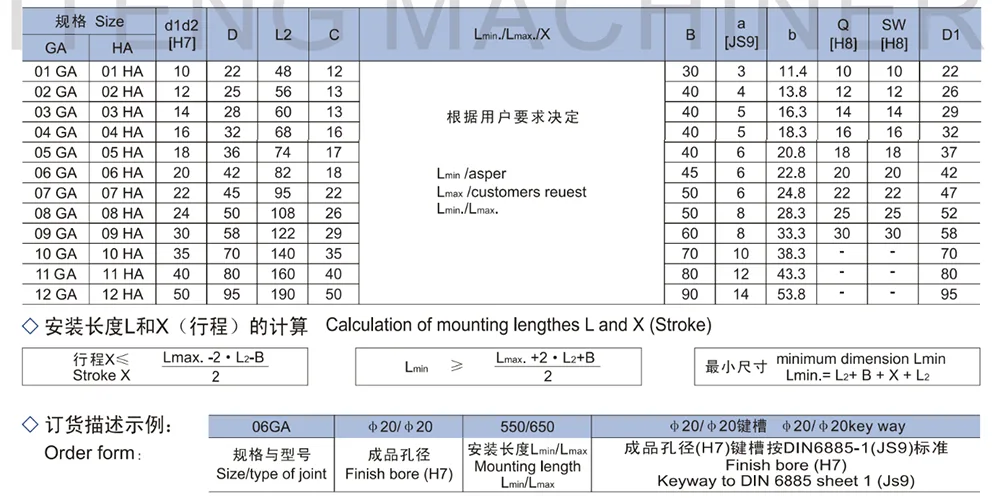

1. Khớp nối đôi chính xác - có thể mở rộng, góc khớp nối tối đa 45 cho mỗi khớp

2. Thu hẹp khoảng cách trục lớn hơn

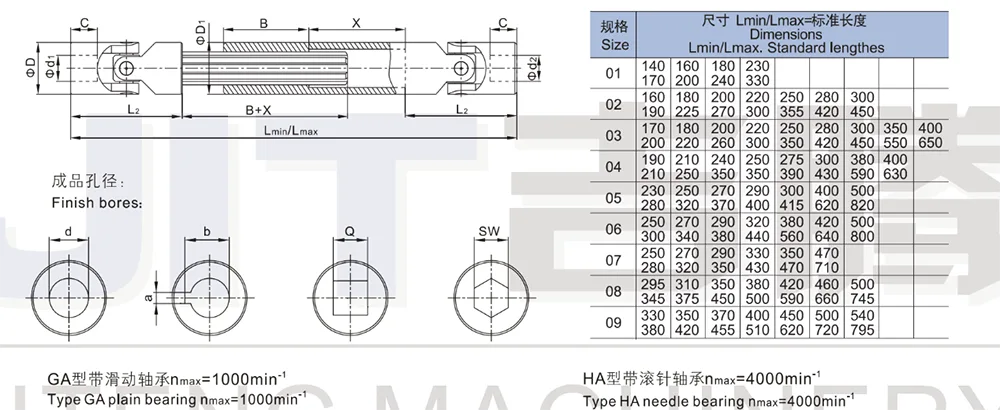

3.Loại GA (ổ trượt) nmax.=1000min⁻¹

4. Loại HA (vòng bi kim) nmax.=4000min⁻¹

5. Có sẵn với lỗ hoàn thiện H7 - theo yêu cầu với rãnh then, lỗ lục giác hoặc lỗ vuông

Thiết kế cấu trúc cốt lõi

Khớp nối vạn năng bằng kính thiên văn áp dụng thiết kế cấu trúc hỗn hợp tích hợp, kết hợp cơ cấu trượt bằng kính thiên văn với cơ cấu truyền động vạn năng. Cấu trúc nhỏ gọn, vừa vặn chính xác và có độ bền cao.

1. Cơ chế kính thiên văn trượt tích hợp

Một thành phần kính thiên văn trượt độc quyền được trang bị bên trong, dựa vào sự hợp tác chính xác để đạt được khả năng trượt dọc trục tự do. Nó có thể tự động điều chỉnh độ dài hiệu quả theo khoảng cách thực tế của thiết bị mà không cần tháo rời và điều chỉnh thêm, phù hợp với các tình huống lắp đặt có khoảng cách thay đổi.

2. Cơ cấu truyền động lái đa năng

Nó vẫn giữ được lợi thế lái góc lớn của khớp nối vạn năng truyền thống và hỗ trợ truyền động bù góc hai trục. Nó vượt qua những hạn chế về độ đồng trục và góc nhỏ, đáp ứng yêu cầu truyền tải điện của bố cục không gian phức tạp.

3. Thiết kế tích hợp tích hợp

Các chức năng thu gọn và phổ quát được tích hợp làm một mà không cần thêm bất kỳ phụ kiện bên ngoài nào. Cấu trúc tổng thể đơn giản và nhỏ gọn, với phản hồi truyền trực tiếp, tránh hiệu quả các vấn đề như lỏng cấu trúc phân chia, khe hở quá mức và độ trễ truyền.

Nguyên tắc làm việc

1. Nguyên lý bù co giãn và giãn nở trục

Trong quá trình vận hành, thông qua cấu trúc trượt tích hợp, nó tự do giãn nở và co lại, tự động bù cho chuyển vị dọc trục do khởi động-dừng thiết bị, thay đổi tải trọng và biến dạng giá đỡ, loại bỏ các vấn đề như kẹt hệ thống trục, kéo và tích tụ ứng suất.

2. Nguyên lý truyền vạn năng góc lớn

Bằng cách tận dụng các đặc tính của cấu trúc bản lề vạn năng, nó vẫn duy trì chuyển động quay đồng bộ ngay cả khi hai trục có độ lệch góc lớn, không song song và không đồng trục. Nó truyền ổn định mô-men xoắn định mức.

3. Truyền động cân bằng thích ứng

Việc bù chiều dài và truyền góc được thực hiện đồng thời. Nó thích ứng với những thay đổi năng động trong điều kiện thiết bị trong thời gian thực. Cho dù đó là sai lệch lắp đặt hay dịch chuyển khi chạy, nó đều có thể tự động tương thích, luôn đạt được công suất đầu ra ổn định.

Kịch bản ứng dụng

Khớp vạn năng dạng ống lồng, với những ưu điểm độc đáo về bù kép, khả năng thích ứng cao và khả năng tự thích ứng động, phù hợp với các tình huống truyền động công nghiệp khác nhau liên quan đến độ dịch chuyển và độ lệch góc.

- Hệ thống truyền động máy xây dựng: Thích ứng với các cấu trúc truyền tải điện khác nhau của thiết bị kỹ thuật, giải quyết các điều kiện dịch chuyển phức tạp do rung động, biến dạng và thay đổi góc vận hành thiết bị.

- Thiết bị dây chuyền băng tải và lắp ráp: Dùng cho băng tải và dây chuyền lắp ráp tự động, phù hợp với yêu cầu truyền động ổn định của các thiết bị vận hành liên tục trong thời gian dài, ít biến dạng, thay đổi khoảng cách nhỏ.

- Máy móc và thiết bị nặng thông thường: Thích ứng với các thiết bị nặng thông thường như luyện kim, khai thác mỏ và công nghiệp hóa chất, tương thích với các điều kiện làm việc phức tạp liên quan đến bụi, rung và biến động tải đáng kể.

- Thiết bị tùy chỉnh phi tiêu chuẩn: Đối với các thiết bị phi tiêu chuẩn có khoảng cách lắp đặt thay đổi, việc căn chỉnh trục khó khăn và yêu cầu tháo gỡ và gỡ lỗi thường xuyên, khả năng thích ứng của nó vượt xa các bộ phận truyền cố định truyền thống.

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt cơ bản giữa khớp nối vạn năng dạng ống lồng và khớp nối vạn năng thông thường là gì?

A1: Các khớp nối vạn năng thông thường chỉ hỗ trợ bù lệch góc và không thể điều chỉnh chuyển vị dọc trục; Mặt khác, các khớp nối vạn năng dạng ống lồng có cả khả năng bù giãn dọc trục và khả năng lệch góc lớn, đồng thời có thể điều chỉnh đồng thời độ lệch góc, thay đổi khoảng cách và độ đảo chạy, khiến chúng phù hợp hơn với các điều kiện động.

- Câu 2: Khi thiết bị hoạt động có chuyển động dọc trục. Sản phẩm này có phù hợp với mục đích sử dụng như vậy không?

A2: Sản phẩm này được thiết kế đặc biệt để thay đổi độ dịch chuyển dọc trục và khoảng cách động. Nó có thể tự động giãn nở và co lại để bù cho sự dịch chuyển, bảo vệ hiệu quả hệ thống trục và vòng bi, đồng thời ngăn chặn thiết bị bị hư hỏng do lực kéo quá mức.

- Câu 3: Có thể sử dụng nó nếu khoảng cách lắp đặt không cố định và thiết bị cần được tháo rời, gỡ lỗi và điều chỉnh thường xuyên?

A3: Nó có chức năng điều chỉnh và mở rộng tự động. Không cần cài đặt khoảng cách chính xác. Quá trình tháo gỡ và gỡ lỗi thuận tiện, giảm đáng kể khó khăn trong việc lắp ráp thiết bị và bảo trì sau này.

- Q4: Cấu trúc ống lồng có ảnh hưởng đến độ chính xác truyền động và độ ổn định mô-men xoắn không?

A4: Các sản phẩm của nhà máy chúng tôi sử dụng cấu trúc khớp trượt chính xác. Không có khoảng cách trong việc truyền tải. Quá trình chuyển động bằng kính thiên văn diễn ra suôn sẻ và ổn định, không bị mất mô-men xoắn hoặc độ trễ truyền động. Toàn bộ quá trình đảm bảo truyền tải điện ổn định.
