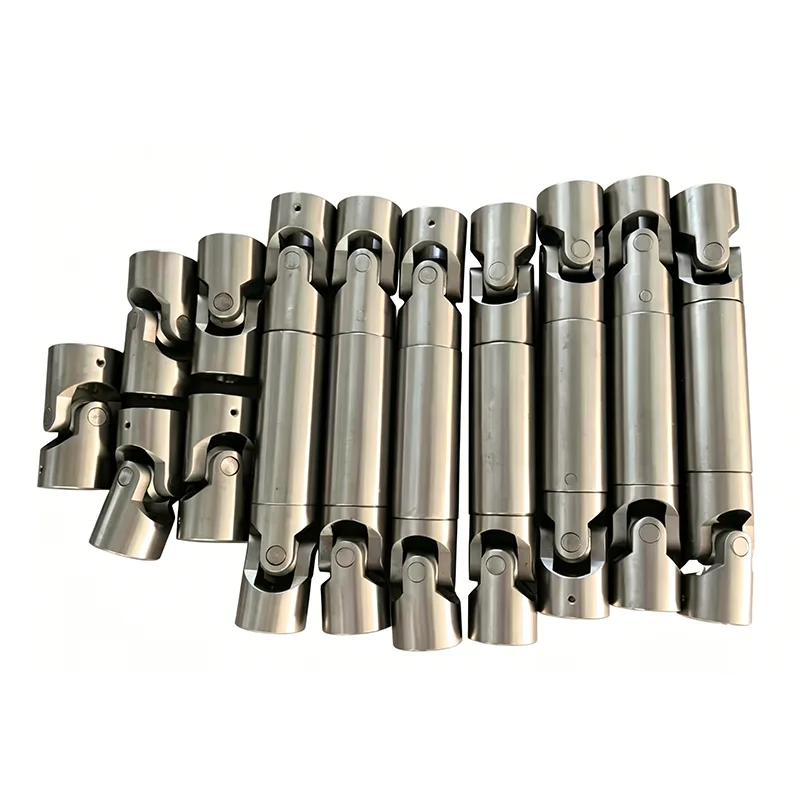

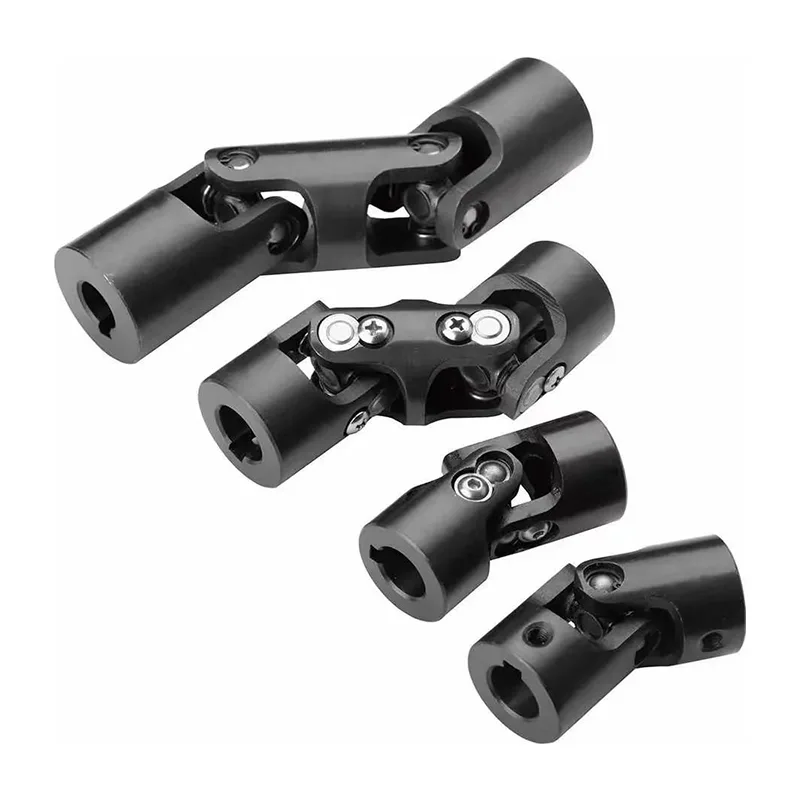

Khớp vạn năng không có kính thiên văn

Khớp vạn năng không ống lồng là một bộ phận truyền động bù góc thuần túy, khác biệt với các khớp vạn năng ống lồng. Nó không có chức năng mở rộng trục và được thiết kế đặc biệt để giải quyết các vấn đề về độ lệch của hai trục và truyền không đồng trục trong thiết bị. Là thành phần cơ bản cốt lõi của hệ thống truyền động cơ học, sản phẩm này dựa trên cấu trúc bản lề chính xác để đạt được khả năng truyền tải điện ổn định và hiệu quả trong thiết bị có khoảng cách lắp đặt cố định và không cần điều chỉnh chuyển vị dọc trục.

Nhà máy của chúng tôi cung cấp đầy đủ các sản phẩm, bao gồm các cấu trúc khóa một phần, hai phần và nhả nhanh, cũng như hai cấu hình vòng bi trượt và vòng bi kim, tương ứng với các giới hạn tốc độ trên khác nhau. Nó có thể được điều chỉnh ở tốc độ tối đa 4000 vòng/phút cho các hoạt động tốc độ cao. Đồng thời, nó hỗ trợ nhiều tùy chỉnh lỗ trục có độ chính xác cao khác nhau, khiến nó trở thành bộ phận truyền động được ưu tiên cho các máy móc xây dựng thông thường được tiêu chuẩn hóa.

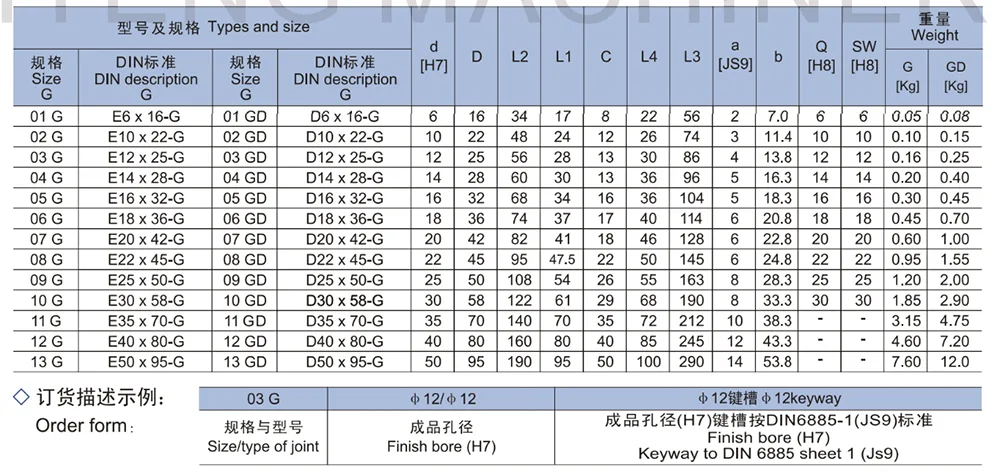

1. Thích hợp cho mọi ứng dụng trong phạm vi kỹ thuật chung với tốc độ tối đa 4000 phút⁻¹

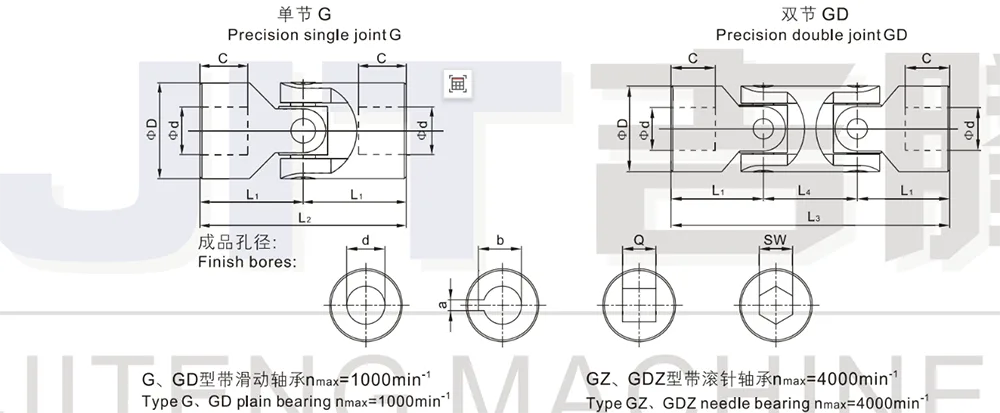

2. Khớp nối đơn chính xác loại G Khớp nối đôi chính xác loại G

3. Góc khớp nối tối đa 45° cho mỗi khớp

4. Có sẵn với lỗ khoan hoàn thiện H7 - theo yêu cầu với rãnh then, lỗ lục giác hoặc lỗ vuông

5. Loại G GD (ổ trượt) Vòng bi được thiết kế nmax= 1000 min⁻¹

6. Loại GZ、GDZ (vòng bi kim) Vòng bi được thiết kế nmax= 4000 min⁻¹

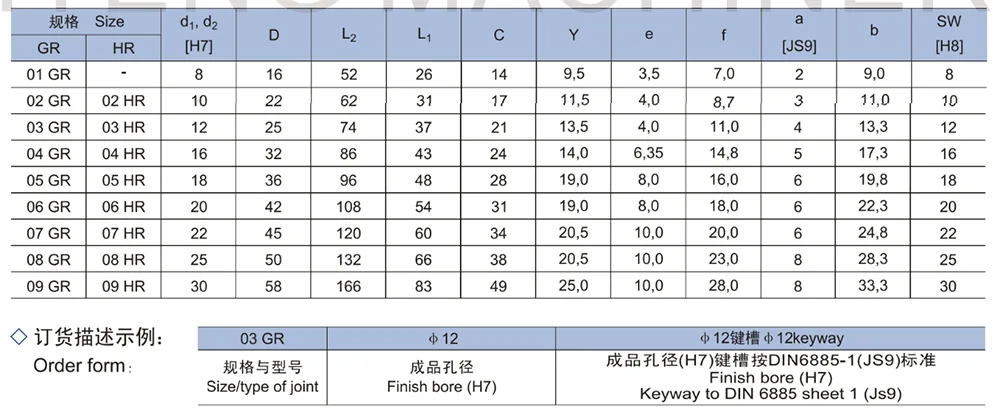

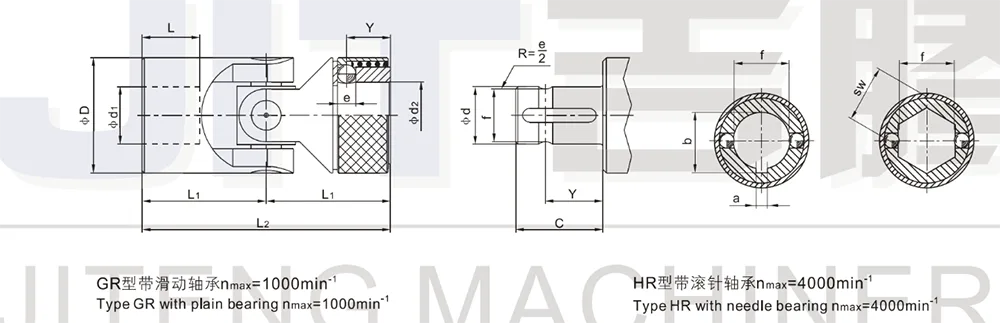

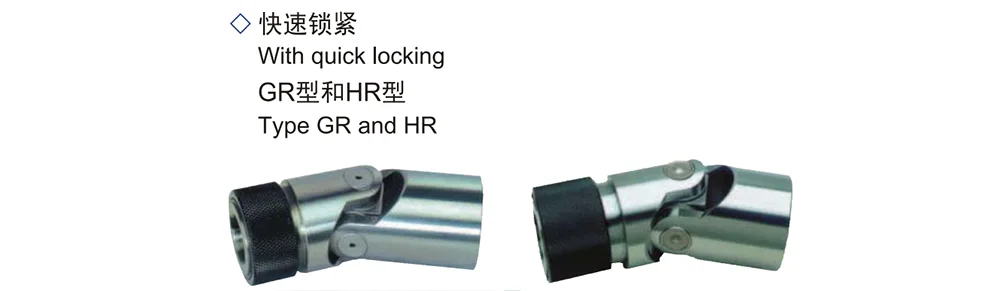

1. Khớp đơn chính xác với khóa nhanh (có thể tách rời)

2. Loại GR có ổ trượt nmax= 1000 min⁻¹

3. Loại HR có vòng bi kim nmax.= 4000 min⁻¹

4. Góc khớp nối tối đa 45 °

5. Khóa nhanh (d₂) chỉ khả dụng với lỗ H7 và rãnh then tới DIN 6885 tờ 1 - JS9 hoặc lỗ lục giác

Kịch bản ứng dụng

- Thiết bị máy móc xây dựng thông thường: Khớp vạn năng không ống lồng có thể tương thích với nhiều hệ thống truyền động máy móc xây dựng thông thường khác nhau và hoạt động ổn định trong điều kiện khoảng cách lắp đặt cố định và không cần bù dịch chuyển dọc trục.

- Thiết bị truyền động thông thường tốc độ trung bình và tốc độ thấp: Model ổ trượt phù hợp với các thiết bị có tốc độ trung bình và thấp trong khoảng 1000 vòng/phút, chạy êm, bền bỉ và phù hợp với các hoạt động thông thường liên tục trong thời gian dài.

- Thiết bị truyền động chính xác tốc độ cao: Model ổ lăn kim có thể đáp ứng yêu cầu vận hành tốc độ cao 4000 vòng/phút, phù hợp với các kịch bản truyền động của thiết bị tự động hóa chính xác và tốc độ cao.

- Thiết bị yêu cầu tháo lắp nhanh: Dòng khóa tháo lắp nhanh phù hợp với các dây chuyền sản xuất và thiết bị hỗ trợ cần bảo trì, tháo lắp thường xuyên, nâng cao hiệu quả bảo trì một cách hiệu quả.

Câu hỏi thường gặp

Câu hỏi 1: Khớp vạn năng cố định có thể bù cho chuyển vị dọc trục không?

A1: Khớp vạn năng không có kính thiên văn là một cấu trúc cố định không thể mở rộng. Nó chỉ hỗ trợ bù độ lệch góc và không có chức năng mở rộng trục. Nó chỉ áp dụng cho các điều kiện làm việc trong đó khoảng cách trục của thiết bị cố định và không có chuyển động dọc trục.

Câu 2: Làm thế nào để chọn loại vòng bi trượt và vòng bi lăn kim?

A2: Đối với các ứng dụng tốc độ trung bình và thấp với điều kiện tải bình thường trong vòng 1000 vòng/phút, hãy chọn các loại vòng bi trượt G, GD và GR; đối với các kịch bản truyền tốc độ cao trong phạm vi 1000 - 4000 vòng/phút, ưu tiên chọn các loại vòng bi kim GZ, GDZ và HR.

Câu hỏi 3: Khớp nối đa năng tháo nhanh có hỗ trợ tùy chỉnh bất kỳ loại lỗ nào không?

A3: Nó không hỗ trợ tùy chỉnh không chuẩn. Cấu trúc tháo nhanh chỉ tương thích với các lỗ tiêu chuẩn H7, khe khóa phẳng tiêu chuẩn DIN hoặc lỗ lục giác, đảm bảo độ chính xác của khóa và độ ổn định của cấu trúc.

Câu hỏi 4: Làm thế nào chúng ta có thể phân biệt giữa khớp nối phổ thông một khớp và khớp nối đôi dựa trên các tình huống ứng dụng của chúng?

A4: Thiết kế khớp đơn nhỏ gọn và phù hợp với điều kiện bù góc nhỏ; khớp nối đôi có thể điều chỉnh độ lệch góc tổng thể lớn hơn và phù hợp với bố trí truyền dẫn không gian phức tạp.

Tại sao chọn Jiteng?

Là một nhà máy có nguồn gốc địa phương ở Trung Quốc, Jiteng độc lập hoàn thành quá trình xử lý, lắp ráp và kiểm tra chính xác các khớp nối vạn năng không ống lồng, tuân thủ nghiêm ngặt các tiêu chuẩn công nghiệp để đảm bảo chất lượng và độ ổn định của sản phẩm.

- Đầy đủ các mẫu mã: Nhà máy luôn có sẵn nhiều mẫu mã trong kho gồm các mẫu tốc độ cao và tốc độ thấp, mẫu đơn và mẫu đôi, mẫu tháo lắp nhanh. Không cần mua sắm bên ngoài và tất cả các bộ phận truyền động có thể được trang bị đầy đủ chỉ trong một bước.

- Khả năng tùy chỉnh độ chính xác cao: Hỗ trợ các lỗ chính xác H7, rãnh then tiêu chuẩn quốc gia và tùy chỉnh các lỗ đặc biệt. Dung sai xử lý được kiểm soát chặt chẽ, giúp sản phẩm có khả năng hoán đổi cao và khả năng tương thích lắp đặt cao.

- Xác minh nghiêm ngặt các thông số điều kiện làm việc: Mỗi thiết bị được kiểm tra từng cái một về giới hạn tốc độ, góc bản lề và độ chính xác phù hợp để đảm bảo hoạt động ổn định trong cả điều kiện tốc độ cao và thấp, không bị giật hoặc mài mòn bất thường.

- Dịch vụ lựa chọn và giao hàng chuyên nghiệp: Có thể khớp chính xác các mẫu dựa trên tốc độ, góc và phương pháp lắp đặt thiết bị của khách hàng. Các mô hình phổ biến có sẵn để vận chuyển trực tiếp và các thông số kỹ thuật không chuẩn có thể được tùy chỉnh và giao hàng nhanh chóng.
