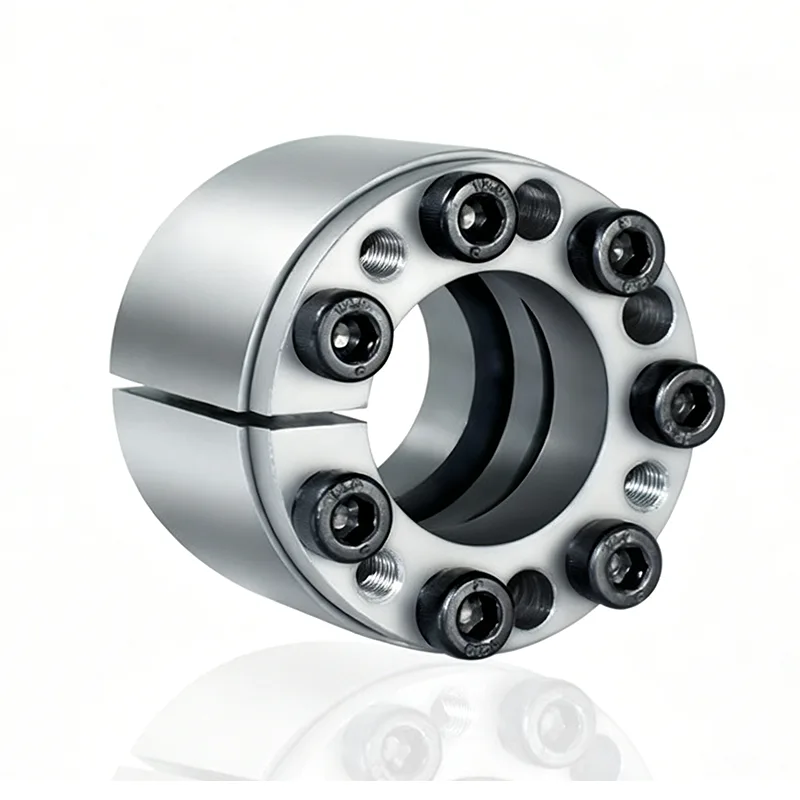

Bộ khóa Loại Z12 là bộ phận kết nối không cần chìa khóa, có độ bền cao được phát triển đặc biệt cho các trục truyền động có đường kính lớn. Sử dụng nguyên lý khóa ma sát bề mặt côn, nó đạt được khả năng định tâm chính xác và truyền mô-men xoắn ổn định. Với cấu trúc được rèn và dày hoàn toàn, nó có khả năng chống xoắn và va đập vượt trội, khiến nó hoàn toàn phù hợp với các điều kiện vận hành tải nặng liên tục, mô-men xoắn cao điển hình của ngành công nghiệp nặng.
Được chế tạo từ thép hợp kim chất lượng cao thông qua quy trình rèn tích hợp và kết hợp với các phương pháp xử lý nhiệt và tôi chuyên nghiệp, thành phẩm có độ cứng cao và độ dẻo dai cân bằng. Nó thể hiện khả năng chống mài mòn và chống biến dạng đặc biệt, đảm bảo rằng hư hỏng do mỏi cấu trúc khó có thể xảy ra trong quá trình vận hành tải nặng kéo dài.
Các bề mặt côn cung cấp diện tích tiếp xúc rộng rãi, đảm bảo lực kẹp được phân bổ đồng đều trên toàn bộ vùng tiếp xúc sau khi được khóa, không để lại "điểm chết" khi tác dụng lực. Trong quá trình vận hành thiết bị đầy tải, không có nguy cơ trượt hộp số hoặc dịch chuyển trục; truyền tải điện vẫn ổn định và đáng tin cậy trong toàn bộ quá trình, loại bỏ hiệu quả các vấn đề liên quan đến suy giảm công suất.
Bằng cách sử dụng phương pháp lắp ráp không cần chìa khóa, bộ phận này loại bỏ nhu cầu thực hiện các thao tác xẻ rãnh hoặc khoan trên các trục hoặc trục có đường kính lớn. Điều này bảo tồn tính toàn vẹn cấu trúc ban đầu của trục chính tại nguồn, giảm hiệu quả khả năng xảy ra hỏng hóc như gãy trục, mòn trục hoặc các kết nối lỏng lẻo, từ đó giảm tỷ lệ hỏng hóc chung của hệ thống truyền động của thiết bị.
Bộ khóa Loại Z12 sử dụng quy trình lắp đặt "lạnh vừa vặn"—không yêu cầu thiết bị gia nhiệt—trong đó việc khóa và định vị có thể đạt được chỉ bằng cách siết chặt các bu lông buộc chặt. Vị trí lắp đặt có thể được tinh chỉnh tự do và việc tháo gỡ để bảo trì trong tương lai rất thuận tiện. Hơn nữa, hệ thống hỗ trợ lắp đặt kết hợp nhiều bộ phận, tăng cường mô-men truyền tổng thể một cách hiệu quả để đáp ứng các điều kiện vận hành tải cực cao.
1. Thích ứng lỗ khoan lớn chuyên dụng: Được thiết kế đặc biệt để phù hợp với thiết bị có đường kính trục lớn. Được thiết kế cho các kết nối truyền động của trục truyền động có đường kính lớn, nó phù hợp chính xác với thông số kỹ thuật trục của nhiều máy móc công nghiệp nặng khác nhau, giải quyết hiệu quả các điểm yếu thường gặp liên quan đến cụm khóa tiêu chuẩn—cụ thể là kích thước lỗ khoan không đủ, khả năng chịu tải không đủ và khả năng tương thích kém.
2. Cài đặt trực tiếp, không cần sửa đổi cho thiết bị mới và hiện có: Bộ khóa loại Z12 tự hào có tính linh hoạt đặc biệt và tuân thủ các kích thước tiêu chuẩn chung của ngành. Nó không yêu cầu sửa đổi cấu trúc đối với thân thiết bị chính, cho phép tích hợp trực tiếp vào thiết bị mới trong quá trình lắp ráp trước hoặc đóng vai trò thay thế trực tiếp cho việc nâng cấp hệ truyền động trong máy móc hạng nặng cũ kỹ. Điều này đảm bảo rào cản thấp đối với việc trang bị thêm và tốc độ triển khai nhanh chóng.
3. Chống mỏi và đàn hồi với tải trọng thay thế; Hỗ trợ hoạt động liên tục 24/7: Thể hiện khả năng chống mỏi và tải xen kẽ vượt trội, tổ hợp này có khả năng chịu đựng các điều kiện vận hành liên tục, tải trọng cao điển hình của máy móc công nghiệp nặng trong thời gian dài. Nó duy trì tính toàn vẹn của khóa ổn định ngay cả khi chịu sự dao động tải thường xuyên và tải sốc liên tục, đảm bảo độ bền và tuổi thọ cao khi vận hành lâu dài.
1. Thông số kỹ thuật tiêu chuẩn toàn diện; Khả năng thay thế cao để thay thế dễ dàng: Toàn bộ dòng sản phẩm được sản xuất theo thông số kỹ thuật được tiêu chuẩn hóa, có dòng model hoàn chỉnh và khả năng thay thế tuyệt vời. Trong trường hợp hư hỏng, các thiết bị có thể được thay thế trực tiếp bằng các thiết bị tương ứng mà không cần gia công thứ cấp hoặc điều chỉnh, nhờ đó giảm đáng kể độ phức tạp của việc bảo trì thiết bị và thay thế linh kiện.
2. Không có thành phần dễ bị mài mòn; Đạt được khả năng vận hành không cần bảo trì: Bộ khóa loại Z12 không chứa các bộ phận tiêu hao hoặc dễ bị mài mòn, có thiết kế kết cấu chắc chắn và bền bỉ. Nó không yêu cầu bôi trơn thường xuyên hoặc kiểm tra và bảo trì định kỳ, giúp giảm đáng kể chi phí nhân công và vật liệu liên quan đến vận hành và bảo trì thiết bị, đồng thời mang lại hiệu quả kinh tế lâu dài vượt trội.
3. Tối ưu hóa cho các kịch bản công nghiệp nặng; Tính linh hoạt tối đa: Tương thích rộng rãi với các ứng dụng truyền tải hạng nặng—bao gồm quạt quy mô lớn, thiết bị khai thác mỏ, hệ thống băng tải hạng nặng, hộp giảm tốc hạng nặng và máy móc xây dựng—nó là thành phần kết nối không cần chìa khóa được ưu tiên cho các hệ thống truyền động mô-men xoắn cao trong thiết bị công nghiệp nặng.
Khác biệt với các cụm khóa cỡ nhỏ đến vừa thông thường, Bộ khóa kiểu Z12 có cấu trúc chịu lực nặng chuyên dụng, dày và tích hợp. Nó được tối ưu hóa đặc biệt để xử lý các điều kiện liên quan đến tải siêu nặng, tải sốc và hoạt động đầy tải liên tục.
1. Rèn dày, một mảnh—Độ cứng kết cấu tối đa: Với cấu trúc rèn dày, tích hợp, độ cứng tổng thể của nó vượt xa so với các cụm khóa tiêu chuẩn. Khả năng chống nén và xoắn được tăng cường đáng kể, đáp ứng về mặt cấu trúc các yêu cầu tải trọng cực lớn của thiết bị hạng nặng.
2. Chịu được mô-men xoắn định mức cực cao—Hoạt động không biến dạng: Có khả năng duy trì ổn định mô-men xoắn định mức đặc biệt cao và tải trọng hướng tâm trong thời gian dài. Nó vẫn không bị biến dạng cấu trúc hoặc các vấn đề nới lỏng trong quá trình vận hành tải nặng liên tục, đảm bảo độ ổn định chịu tải vượt trội.
3. Có khả năng phục hồi trước các tác động đột ngột—Có khả năng thích ứng cao với các điều kiện vận hành: Ngay cả khi chịu tải tác động nhất thời do khởi động, tắt máy hoặc dao động tải đột ngột, nó vẫn duy trì khóa ổn định. Nó ngăn chặn sự lỏng lẻo, trượt hoặc sai lệch cấu trúc, từ đó đảm bảo hoạt động sản xuất liên tục, hết công suất trong máy móc công nghiệp nặng.
| Kích thước | biểu diễn | Áp lực | Hạt | bệnh đa xơ cứng [Nm] |
|||||
| dxD [mm] |
D1 [mm] |
L [mm] |
B [mm] |
núi [Nm] |
Ft [N] |
pw [N/phút㎡] |
Pn [N/m㎡] |
||
| 14x25 15x25 16x25 17x25 |
32 32 32 32 |
20 20 20 20 |
30 30 30 32 |
64 70 73 80 |
9000 9000 9000 9000 |
85 80 75 70 |
45 45 45 45 |
KM4 KM4 KM4 KM4 |
95 95 95 160 |
| 18x30 19x30 20x30 22x35 |
38 38 38 45 |
20 20 20 25 |
32 32 32 36 |
83 105 112 163 |
9000 11000 11000 14000 |
65 75 70 70 |
40 45 45 45 |
KM4 KM5 KM5 KM6 |
160 160 160 220 |
| 24x35 25x35 28x40 30x40 |
45 45 52 52 |
25 25 30 30 |
36 36 42 42 |
178 185 250 270 |
14000 14000 17000 17000 |
65 60 55 50 |
45 45 40 40 |
KM6 KM6 KM7 KM7 |
220 220 340 340 |
| 32x45 35x45 38x50 40x50 |
58 58 65 65 |
30 30 30 30 |
44 44 45 45 |
350 390 500 520 |
21000 21000 26000 26000 |
60 55 60 55 |
45 45 45 45 |
KM8 KM8 KM9 KM9 |
480 480 680 680 |
| 42x55 45x55 48x60 50x60 |
70 70 75 75 |
30 30 30 30 |
64 46 46 |
680 680 840 880 |
30000 30000 35000 35000 |
60 60 60 60 |
50 50 50 50 |
KM10 KM10 KM11 KM11 |
870 870 970 970 |
| 55x65 60x70 |
80 85 |
30 30 |
46 52 |
1030 1360 |
37000 45000 |
60 65 |
50 55 |
KM12 KM13 |
1100 1300 |
Là nhà sản xuất và cung cấp cụm khóa chuyên nghiệp của Trung Quốc, Jiteng cung cấp Bộ khóa Z12 loại hiệu suất cao, có cấu trúc dễ bảo trì. Tất cả các sản phẩm đều được lưu giữ trong kho để giao hàng nhanh chóng và chúng tôi hoan nghênh các đơn đặt hàng số lượng lớn được hỗ trợ bởi cam kết của chúng tôi về chất lượng ổn định. Chúng tôi cung cấp nguồn cung trực tiếp từ nhà máy với sự kiểm soát chất lượng nghiêm ngặt và đưa ra mức giá cạnh tranh trực tiếp tại nhà máy, giúp khách hàng toàn cầu của chúng tôi giảm chi phí mua sắm và rút ngắn chu kỳ giao hàng cho các ứng dụng truyền tải máy móc hạng nặng.
