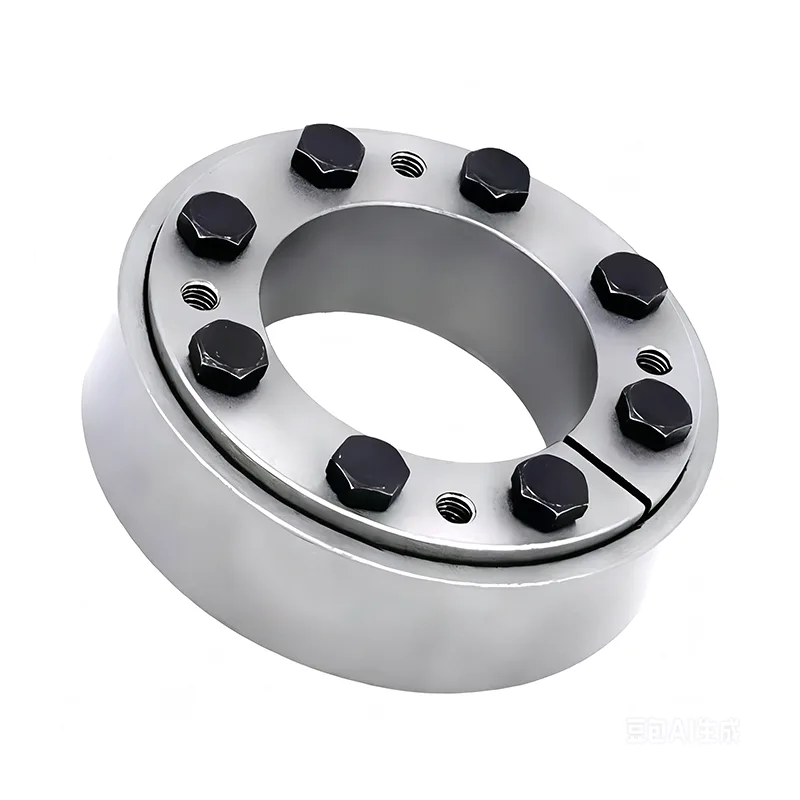

Cụm khóa kiểu Z10

Áp dụng cấu trúc khóa ma sát côn kép, nó mang lại khả năng truyền lực định tâm chính xác và chắc chắn, loại bỏ những nhược điểm của kết nối phím phẳng truyền thống. Với việc lắp đặt đơn giản và tháo gỡ nhanh chóng, Bộ khóa loại Z10 được áp dụng rộng rãi cho các điều kiện làm việc đa dạng. Là thành phần kết nối chung chủ đạo cho máy móc hạng nặng và thiết bị truyền tải lớn, nó được sử dụng rộng rãi trong máy khai thác mỏ, thiết bị luyện kim, băng tải lớn, máy ép phun, hộp giảm tốc lớn, quạt hạng nặng và các lĩnh vực khác.

Tính năng cốt lõi

Được rèn từ thép hợp kim chất lượng cao và được xử lý bằng phương pháp tôi và tôi nhiệt sâu, Bộ khóa loại Z10 sở hữu độ cứng cao, độ bền cao và khả năng chống nén, xoắn và biến dạng tuyệt vời. Bề mặt côn bên trong và bên ngoài được xử lý chính xác đảm bảo diện tích tiếp xúc lớn và lực kẹp đồng đều lâu dài, chống trượt và dịch chuyển để truyền tải điện ổn định.

Thiết kế không cần chìa khóa không yêu cầu phay rãnh then và giữ được độ bền cơ học ban đầu của trục, về cơ bản tránh được hiện tượng gãy trục, các vấn đề mài mòn và lỏng khớp cũng như kéo dài tuổi thọ sử dụng của các bộ phận truyền động.

Không cần lắp ráp nóng. Nó có thể được khóa chắc chắn bằng cách siết đều các bu lông cường độ cao với vị trí trục có thể điều chỉnh tự do để điều chỉnh linh hoạt. Không dễ thu giữ sau khi sử dụng lâu dài và dễ tháo rời để bảo trì. Nó có thể được sử dụng một mình hoặc nối tiếp để cải thiện khả năng chịu tải tổng thể.

Ưu điểm về hiệu suất

Với độ cứng kết cấu cao, nó có khả năng chống va đập và chống mỏi vượt trội, có khả năng chịu tải nặng, tải xen kẽ và quay tiến và lùi thường xuyên ổn định khi hoạt động đầy tải trong thời gian dài. Độ chính xác định vị đồng trục cao đảm bảo vận hành trơn tru với độ rung và tiếng ồn thấp, giảm hao mòn các bộ phận và cải thiện độ ổn định chung của thiết bị.

Khả năng thích ứng điều kiện làm việc

Bộ khóa loại Z10 có tính phổ quát mạnh mẽ với kích thước phổ quát tiêu chuẩn, có thể được thay thế và lắp đặt trực tiếp trên các thiết bị nặng mới và cũ mà không cần sửa đổi cấu trúc chính. Nó được áp dụng rộng rãi cho các đơn vị băng tải hạng nặng, thiết bị khai thác mỏ, thiết bị cán luyện kim, quạt công nghiệp lớn, máy móc cao su và nhựa và các dịp truyền tải cao khác với việc lựa chọn mô hình dễ dàng.

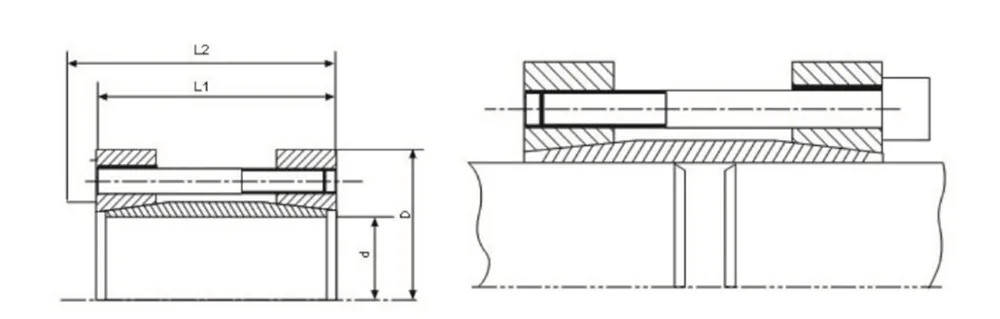

Kích thước và thông số cơ bản của cụm khóa loại Z10

Câu hỏi thường gặp

Câu hỏi 1: Ưu điểm truyền động của cấu trúc côn đôi so với thiết kế côn đơn là gì?

Trả lời 1: Bộ khóa loại Z10 sử dụng cấu trúc khóa ma sát côn kép độc quyền. Thiết kế này có diện tích tiếp xúc lớn hơn trên các bề mặt côn, đảm bảo phân bổ ứng suất đồng đều trong toàn bộ tổ hợp và mang lại độ chính xác định tâm vượt trội. So với các cụm khóa côn đơn tiêu chuẩn, nó cung cấp lực kẹp cân bằng và bền bỉ hơn. Trong điều kiện vận hành tải nặng, nó ngăn ngừa hiệu quả các vấn đề thường gặp như quá tải ứng suất cục bộ và sai lệch trục nhỏ, dẫn đến khả năng truyền lực mạnh mẽ hơn. Do đó, nó đã trở thành sự lựa chọn cấu trúc chủ đạo cho các ứng dụng có mục đích chung trong các thiết bị hạng nặng, quy mô lớn.

Câu hỏi 2: Cụm khóa Z10 có bị suy giảm mô-men xoắn trong quá trình hoạt động kéo dài liên quan đến chuyển động quay tiến và lùi luân phiên khi đầy tải không?

A2: Sản phẩm được sản xuất bằng thép hợp kim rèn kết hợp với quy trình xử lý nhiệt tôi và tôi lớp sâu. Điều này dẫn đến độ cứng kết cấu cao và khả năng chống mỏi và va đập đặc biệt. Nó được thiết kế đặc biệt để vượt trội trong các ứng dụng liên quan đến hoạt động đầy tải kéo dài, đảo chiều thường xuyên và các điều kiện tải xen kẽ. Trong quá trình hoạt động ở cường độ cao liên tục, nó không biểu hiện sự xuống cấp đáng kể nào liên quan đến mỏi; mô-men xoắn khóa vẫn ổn định và không giảm.

Câu hỏi 3: Z10 nâng cao khả năng chịu tải tổng thể bằng cách nào khi thiết bị hạng nặng phải chịu tải vượt quá giới hạn tiêu chuẩn?

Trả lời 3: Z10 có thể được sử dụng như một thiết bị độc lập, duy nhất hoặc—để đáp ứng các yêu cầu tải nặng cụ thể—có thể lắp đặt nhiều thiết bị nối tiếp. Điều này cho phép tăng đáng kể khả năng chịu tải xoắn tổng thể mà không cần thay thế các bộ phận hiện có bằng các bộ phận có kích thước lớn hơn. Nó có thể dễ dàng thích ứng với các tình huống truyền tải tải cực cao—chẳng hạn như các tình huống được tìm thấy trong các hệ thống băng tải quy mô lớn và hộp số hạng nặng—mang lại tính linh hoạt đặc biệt trong ứng dụng.

Câu hỏi 4: Những vấn đề thường gặp nào về thiết bị có thể được giải quyết một cách cơ bản bằng cách loại bỏ nhu cầu gia công rãnh then?

Câu trả lời 4: Các kết nối phím phẳng truyền thống dễ bị hỏng hóc thường xuyên, bao gồm mòn phím, lỏng, gãy trục và khe hở quá mức trong khớp. Thiết kế không cần chìa khóa của Z10 bảo toàn hoàn toàn độ bền cơ học ban đầu của trục và loại bỏ hoàn toàn vấn đề tập trung ứng suất. Điều này giải quyết hiệu quả các vấn đề thường gặp trong ngành liên quan đến thiết bị hạng nặng, chẳng hạn như độ rung, hộp số không ổn định, mài mòn trục và thời gian ngừng hoạt động thường xuyên để bảo trì.

Câu hỏi 5: Z10 góp phần giảm tiếng ồn và giảm rung khi vận hành ở cường độ cao theo những cách cụ thể nào?

Câu trả lời 5: Nhờ khả năng định vị đồng trục có độ chính xác cao, Bộ khóa Loại Z10 điều chỉnh hiệu quả các sai lệch lắp ráp trong thiết bị, từ đó giảm thiểu ma sát lệch tâm trong quá trình truyền tải điện. Thiết bị hoạt động với độ rung và tiếng ồn thấp, giảm đáng kể tình trạng hao mòn bất thường trên các bộ phận truyền động; điều này cho phép máy móc hạng nặng quy mô lớn chạy trơn tru hơn dưới tải tối đa, từ đó nâng cao hiệu quả độ ổn định vận hành tổng thể của toàn bộ thiết bị.
